4.2 Display – Informationen und Menüführung

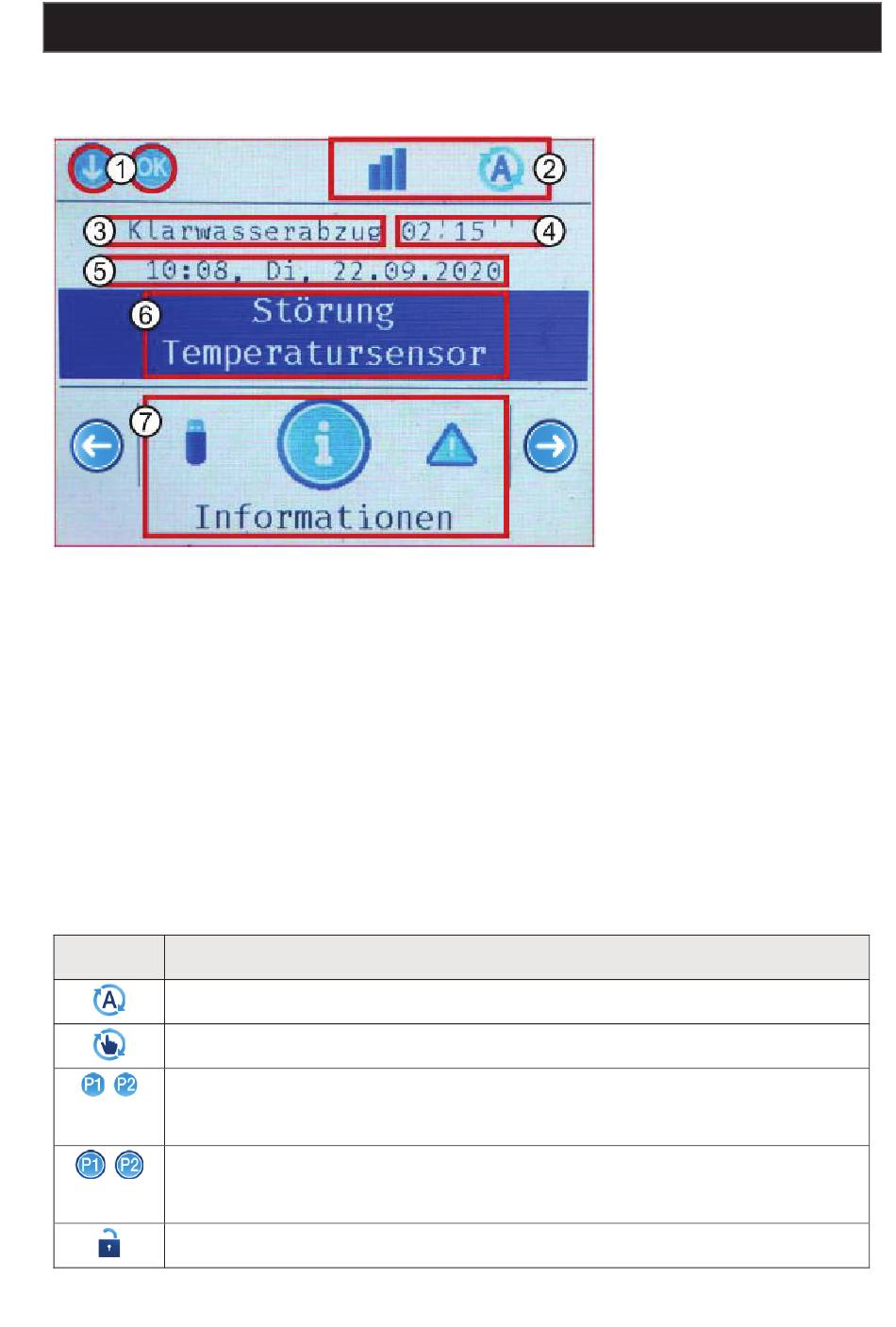

Abbildung 10: Grafikdisplay KLcontrol
1. Aktuell mögliche Aktionen (Menüsteuerung mit dem Steuerkreuz)
2. Statusleiste (s. Abschnitt 4.2.1 Symbole der Statusleiste)
3. Aktueller Arbeitsschritt der Kläranlage
4. Restlaufzeit des aktuellen Arbeitsschrittes
5. Uhrzeit und Datum
6. Ereigniszeile (Fehler, Störung und Hinweis), Anzeige nach Relevanz (s. Abschnitt 11.2
auf Seite 94).
7. Menüauswahl (s. Abschnitt 4.2.2 Symbole der Menüleiste)
4.2.1

Symbole der Statusleiste

In der Statusleiste wird der Status der Steuerung angezeigt. Die angezeigten Symbole dienen
auch als Navigationshilfe in der Menüführung. Folgende Symbole sind vorgesehen:
Symbol Beschreibung
Automatikmodus: Die Steuerung befindet sich im Automatikbetrieb.
Handbetrieb: Der Automatikbetrieb ist unterbrochen.
Drucksensor 1, Drucksensor 2 (Symbol ohne Rand): Drucksensor ist vorhan-
,
den und werkskalibriert.
Drucksensor 1, Drucksensor 2 (Symbol mit Rand): Drucksensor ist vorhan-
,
den, servicekalibriert und aktiviert.
Serviceebene: Das Servicemenü wurde freigeschaltet.
