3.3 Steuer- und Maschinenschrank

Alle mechanischen und elektrischen Bauteile der Anlage sind in einem Schaltschrank einge-
baut. Der Schrank für die Innenaufstellung besteht aus PP-Kunststoff (bei Kläranlagen in Grö-
ßenordnungen von 5-25 EW) bzw. aus einem pulverbeschichteten Metallschrank (eingesetzt bei
Kläranlagen ab 30 EW).
Der PP-Innenschaltschrank kann in einen GRAF Außenschaltschrank eingebaut werden und so
auch für die Außenaufstellung verwendet werden.
Für Kläranlagen größer 30 EW gibt es außerdem Außenschaltschränke in denen die Steuer-
und Maschinentechnik untergebracht ist.
PP-Innenschaltschrank
(bis 25 EW)
Kunststoffaußenschalt-
schrank
(30 bis 50 EW)

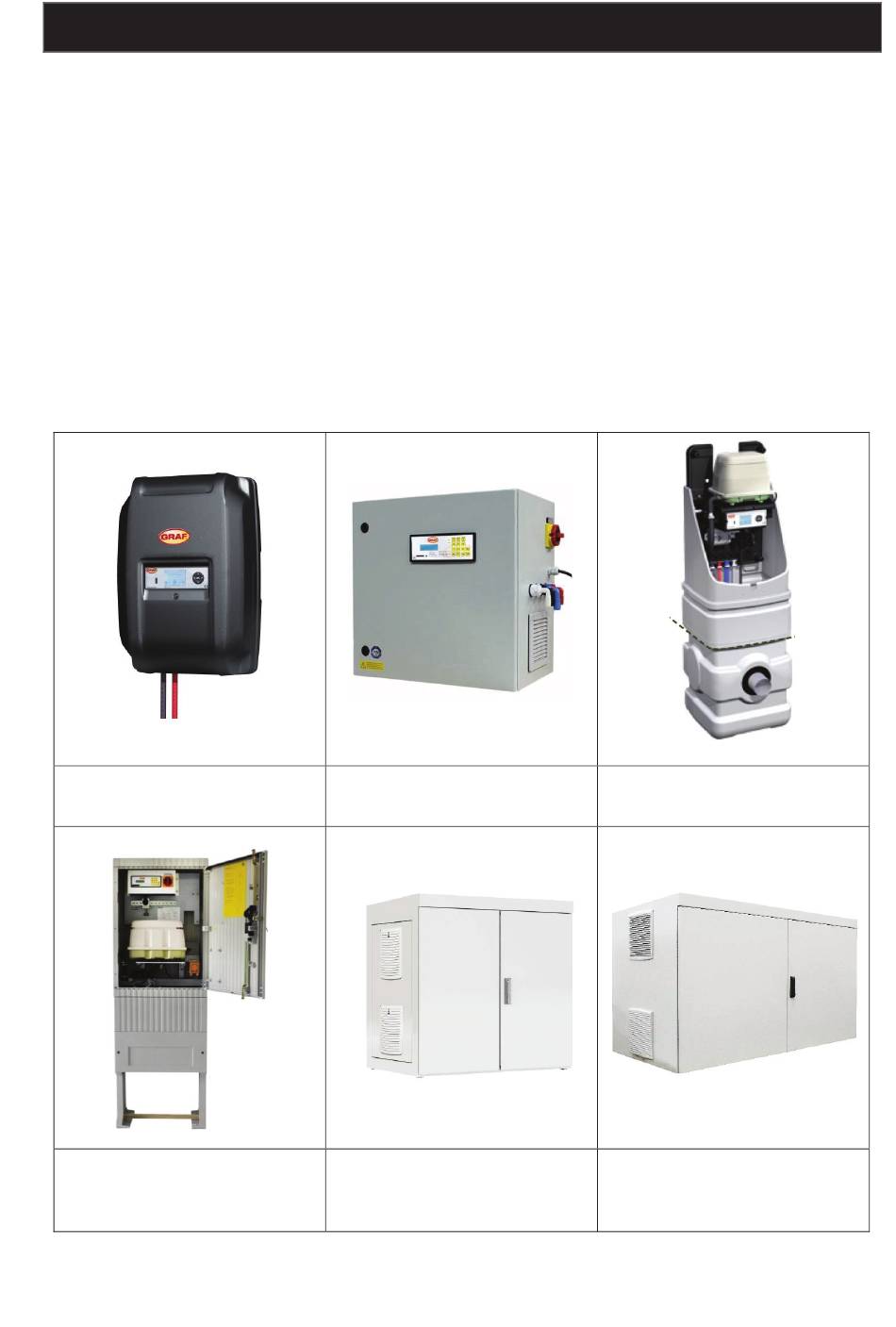

Abbildung 4: Erhältliche Schaltschränke
3. Allgemeines
Stahlschrank zur
Innenaufstellung
A-Schrank Metall XL
(60 bis 160 EW)
21 / 130
Außenschaltschrank für
PP-Innenschaltschrank
A-Schrank Metall XXL
(165 bis 250 EW)
