Graf easyOne Einbau-, Inbetriebnahme, Betriebs- Und Wartungsanleitung Seite 91

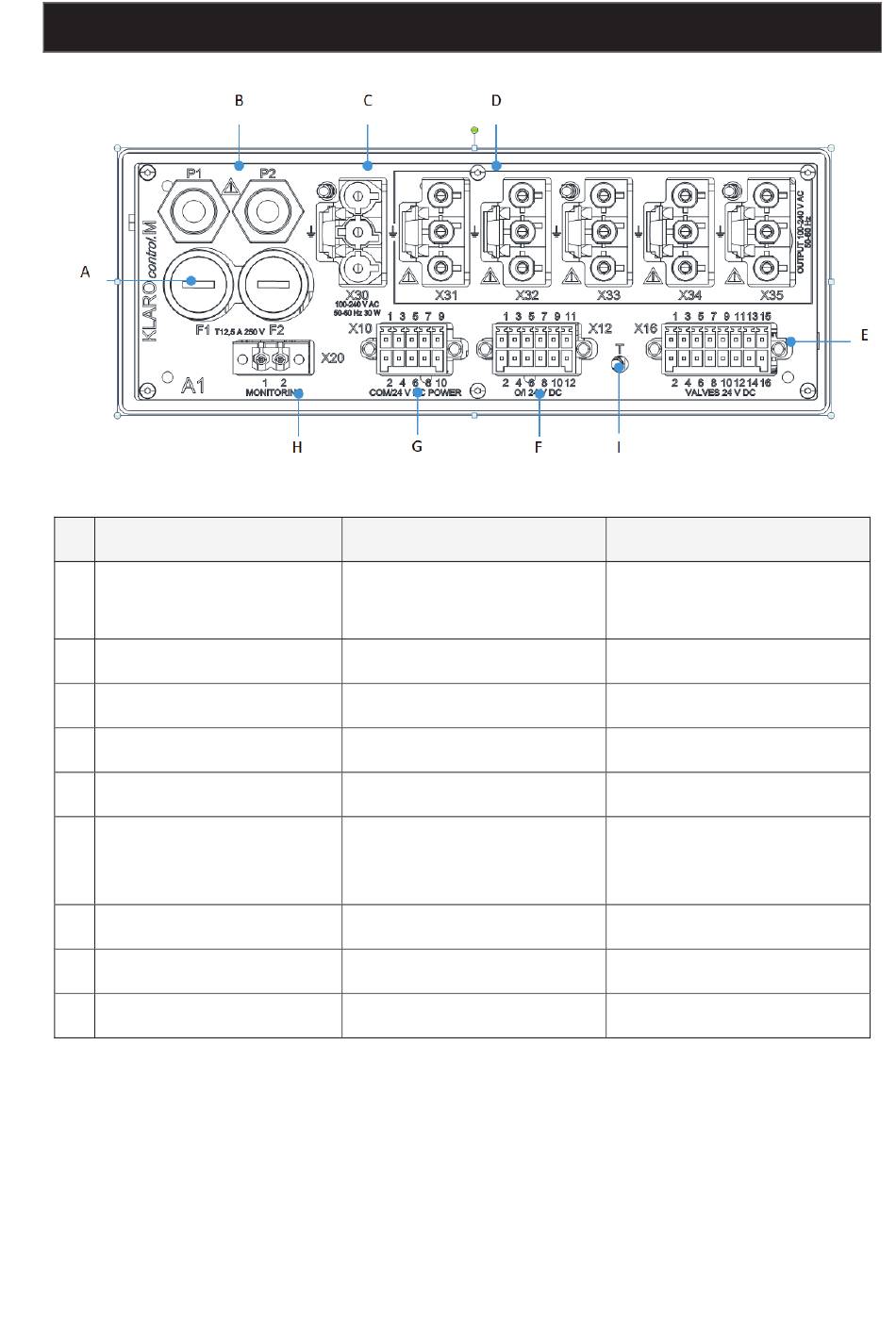

Abbildung 16: Elektrische Anschlüsse KLcontrol.M
A Feinsicherun-
gen
B Drucksensor
C Netzeingang
D Ausgänge
E Ventilausgänge
F Ein-/Ausgänge
G Serielle Schnittstelle
H Schützüberwachung
I Temperatursensor
HINWEIS
Für die Ausgänge steht insgesamt ein Strom von 5 A (KLcontrol.S) bzw.10 A (KLcontrol.M) zur
Verfügung. Achten Sie darauf, dass der Gesamtstrom nicht überschritten wird.
Die 230 V Buchsen X30 – X35 verfügen über eine Verriegelung, damit sich die Stecker nicht
selbstständig lösen können. Die Stecker müssen fest in die Steuerung gesteckt werden, bis ein
10. Elektrische Anschlüsse
KLcontrol.S
F1, F2: T6,3A / 250V
230 V
230 V
24 V X16 für 4 Schrittmotorventile
24 V X12: 1 Ausgang
0 Eingänge
X10: RS485
5x20 mm
P1
X30
X31, X32
-
-
91 / 130
KLcontrol.M
F1, F2: T12,5A / 250V
5x20 mm
P1, P2
X30
X31, X32, X33, X34, X35
X16 für 4 Schrittmotorventile
X12: 4 Ausgänge
2 Eingänge
X10: RS485
X20
T
