Bedieneinheit - Graf easyOne Einbau-, Inbetriebnahme, Betriebs- Und Wartungsanleitung

4. Die Steuerung der Kleinkläranlage

4.1 Bedieneinheit

Die Bedieneinheit besteht aus einem USB-Anschluss (A), einem Display (B), einem Steuer-
kreuz (C) und einer Status-LED (D).

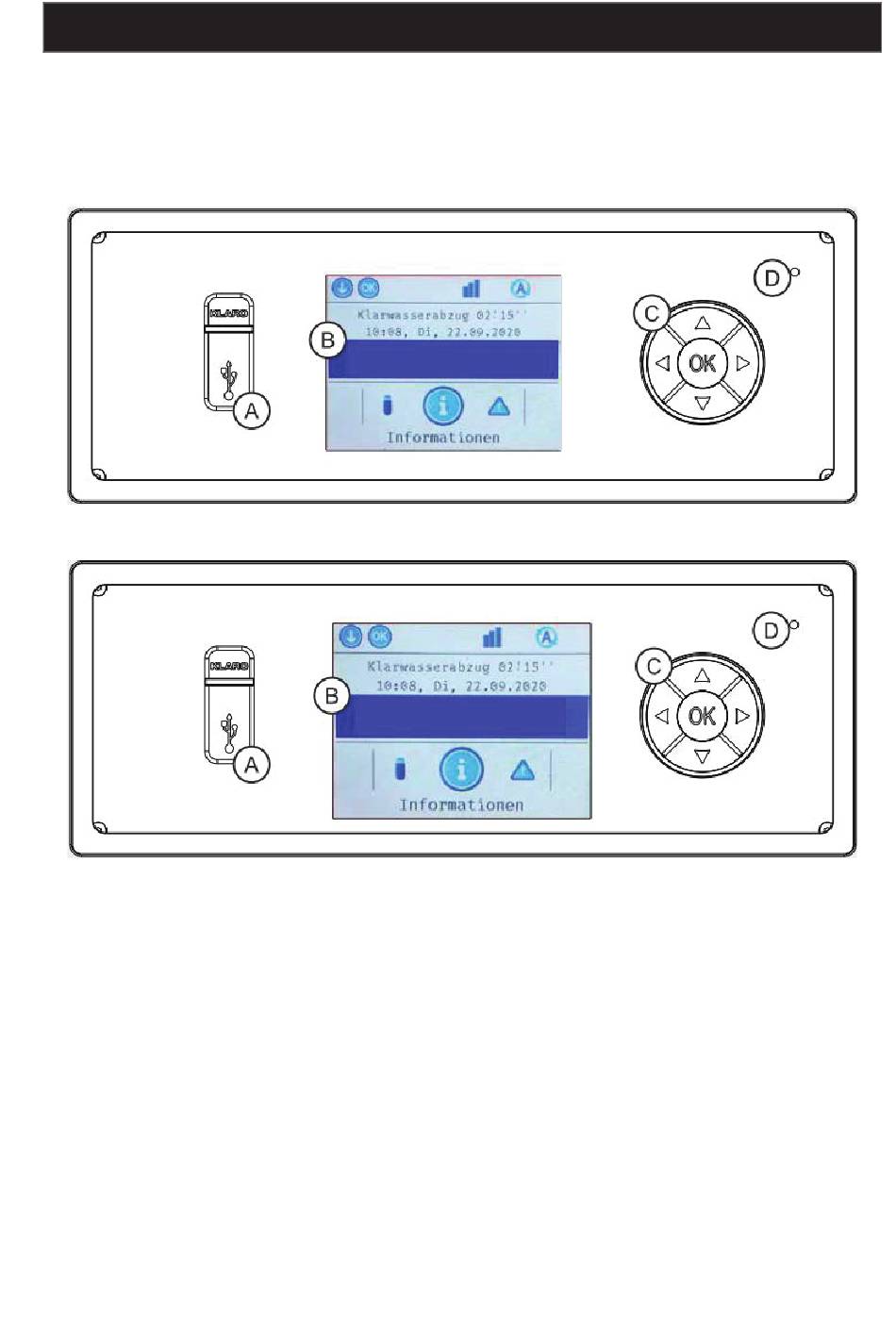

Abbildung 7: Bedieneinheit KLcontrol.S
Abbildung 8: Bedieneinheit KLcontrol.M
USB-Anschluss (A)
An der USB-Schnittstelle kann ein USB-Stick angeschlossen werden (s.a. Abschnitt 4.4.7 auf
Seite 38).
Display (B)
Die Menüführung wird auf einem Farbdisplay dargestellt. Die Hintergrundbeleuchtung wird nach
60 Sekunden ohne Benutzereingabe ausgeschaltet und durch Drücken auf das Steuerkreuz (C)
wieder reaktiviert. Das Display sollte vor längerer direkter Sonneneinstrahlung geschützt wer-
den.
26 / 130
