10. Elektrische Anschlüsse
Klicken zu hören ist. Zum Abziehen der Stecker muss vorher die Verriegelung mit einem volliso-
lierten Schraubendreher (z. B. Phasenprüfer) aufgebogen bzw. gelockert werden.

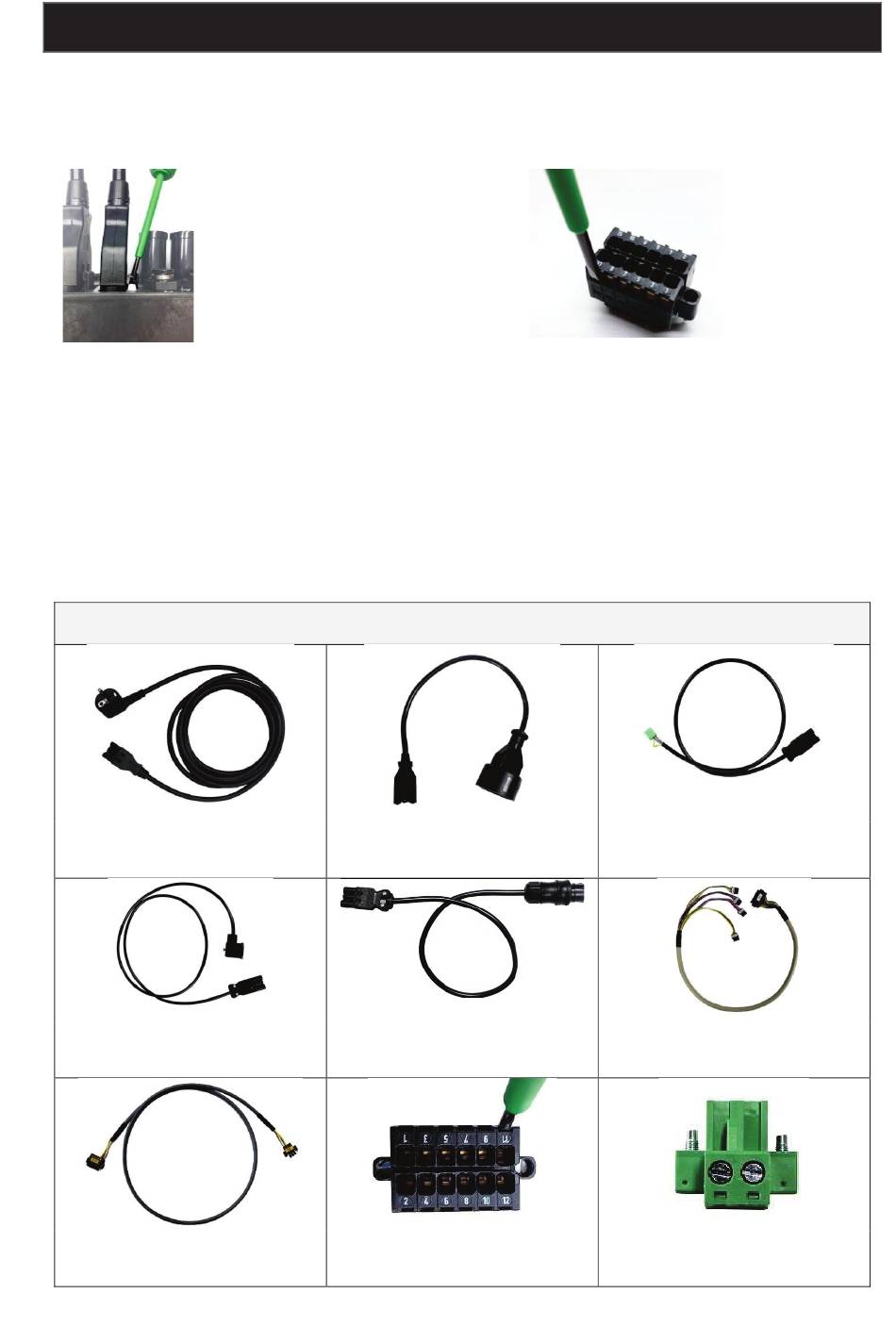

Abbildung 17: Sicherungskralle für 230 V-Stecker lösen Abbildung 18: Klemme öffnen
Zum Anschließen der Adern an die Stecker X12 und X20 die Federn der Klemme mit einem klei-
nen Schlitzschraubendreher nach unten drücken (siehe Abbildung 18), dann die Ader in die Öff-
nung stecken und den Schraubendreher herausziehen, sodass die Ader festgeklemmt wird.
Neu angeschlossene Komponenten müssen vor der Verwendung im Menü Service » Zyklusein-
tellungen » Ausgänge zuordnen ihrer geplanten Funktion zugeordnet werden (siehe Ab-
schnitt 8.2).
Kabel und Anschlussstecker an die Steuerung
Netzkabel 230 V Kabel 230 V für Ausgang mit Kabel 230 V für Ausgang mit
Schuko-Stecker Phoenix-Stecker
Kabel 230 V für Ausgang mit Kabel 230 V für Ausgang Kabel 24 V für Ausgang Schritt-
Stecker für Magnetventil (UV-Modul & Tauchpumpe) motorventile
Kabel X10 für Kommunikations- Stecker X12 für 24 V Ein- und Stecker X20 für Schützüberwa-
modul Ausgänge chung
