REA
VERIFIER
5.4.2

Messblende 20 mil (Option)

Für die Messungen mit 20 mil Messblende sind andere
geometrische Anordnungen für Beleuchtung und
Messfenster erforderlich. Dazu benötigt das REA
ScanCheck 3n einen größeren Abstand zum Code. Den
kann man mit dem als Zubehör optional erhältlichen 20 mil
Adapter erzielen.

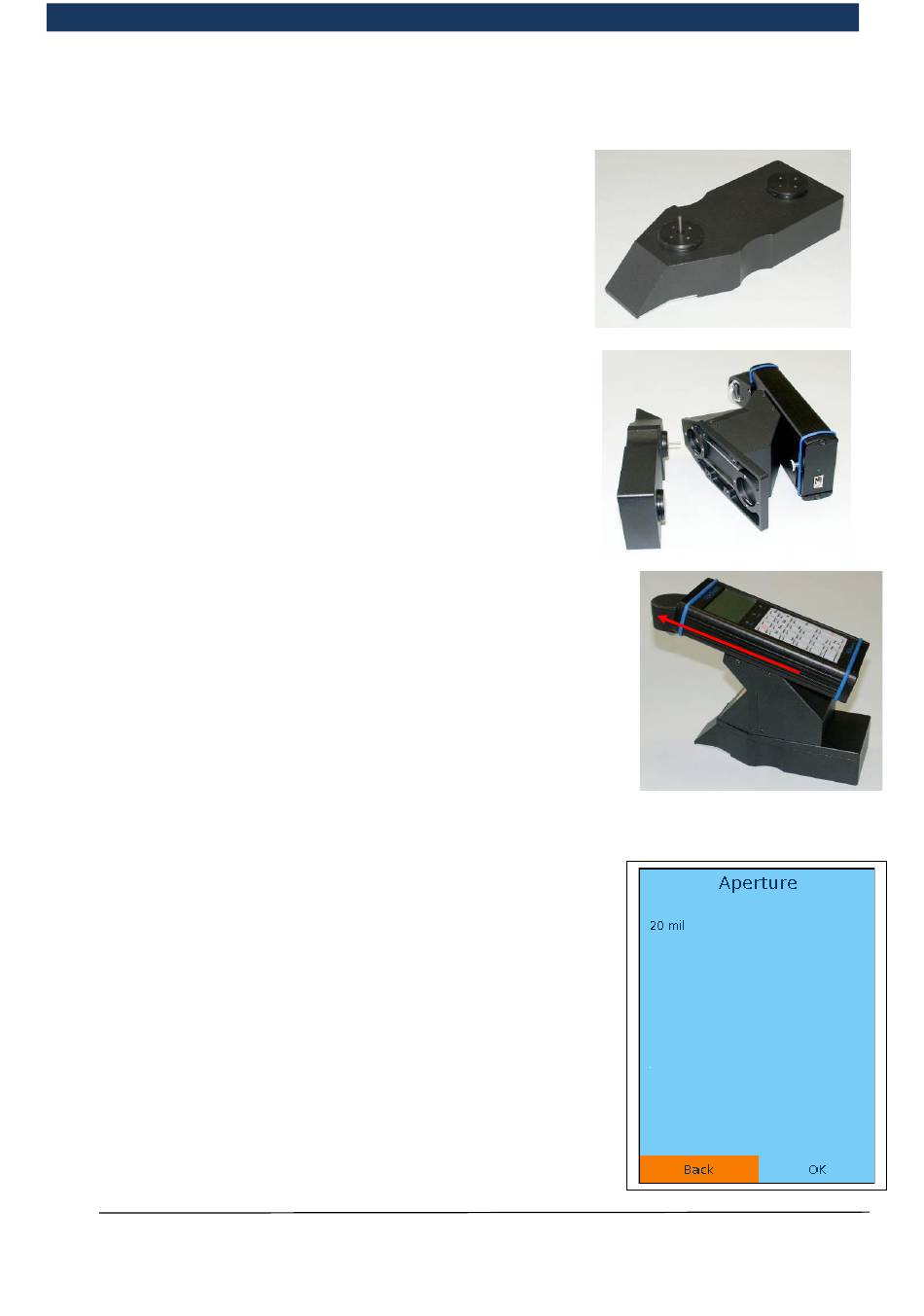

Der 20 mil Adapter wird an der Bodenplatte des REA
ScanCheck 3n mit Schnappverbindungen und einem
Schaltdorn wie abgebildet und ohne Werkzeug anmontiert und
haftet dort. Nur wenn der Adapter korrekt montiert ist, kann das
Gerät automatisch auf die optionale Betriebsart 20 mil
umgeschaltet werden.
Zusätzlich muss noch der Aufsatz mit dem Bedienteil ganz nach
vorne bis zur vorderen Anschlagsposition geschoben werden. Nur
bei vollständigem Anschlag wird das Gerät entsprechend auf die
optionale Betriebsart umgeschaltet. Ansonsten erfolgt eine
entsprechende Fehlermeldung.
Nach richtiger Montage des Adapters und Positionierung des
Bedienteils erkennt das REA ScanCheck 3n automatisch die
Einstellung für die "20 mil-Blende" und zeigt dies auf dem Display
an. Wenn eine der beiden Voreinstellungen nicht korrekt
durchgeführt wurde, zeigt der Bildschirm eine entsprechende
Fehlermeldung an: "Ungültige Messblende".
Bedienungsanleitung
Seite 66 / 116
Copyright © REA Elektronik
REA ScanCheck 3n
V 1.20 20.12.2018
