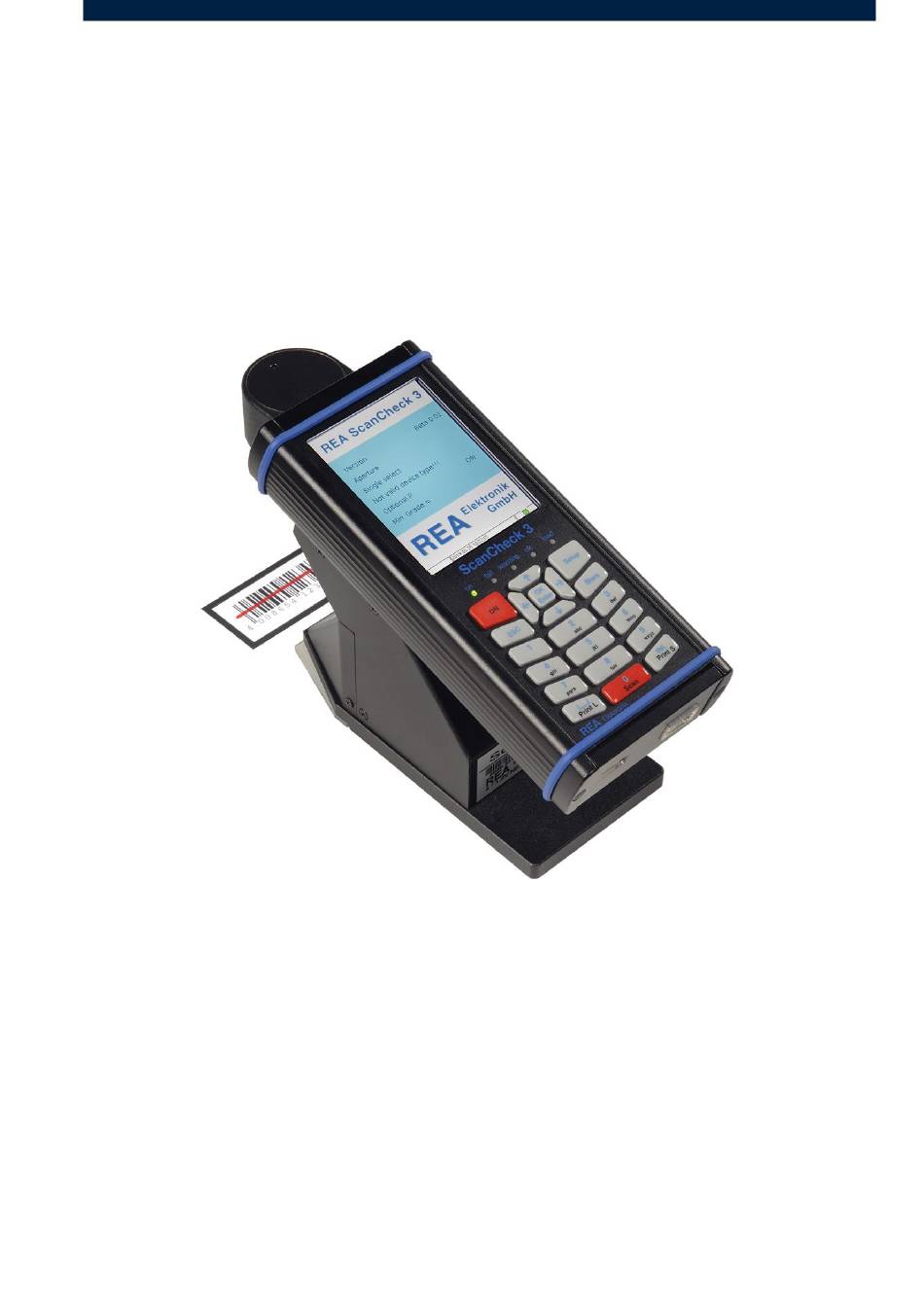

- Seite 1 REA ScanCheck 3n Strichcodeprüfgerät Kalibrier- und Justageanleitung Dokument-Version 1.1.0 -20100530- SC3-GUI-Version ab 1.0.10.7 TD-GPT-Drucker-Version 1.20 Verifier-Version 1.0.10.14...
-
Seite 2: Justage Und Kalibrierung
Dokumentes JCGM 200 benutzt. Achtung: Das REA ScanCheck 3n soll in regelmäßigen Abständen von etwa 4 Wochen neu justiert und anschließend kalibriert werden. Wenn sich Lichtverhältnisse stark ändern (anderer Standort), sollte die Justage erneut durchgeführt werden. Eine Justage, Kalibrierung und/oder Messung unter Einfluss von direkter Sonneneinstrahlung oder gerichteten Lichtquellen führt zu falschen... -
Seite 3: Justage Und Kalibrierkarte
Justage und Kalibrierkarte Zur Justage und Kalibrierung wird die REA Karte mit der Artikelnummer 08300903 benötigt. Bedienungsanleitung Seite 3 / 14 Copyright © REA Elektronik GmbH REA ScanCheck 3n REA V 1.0 26.6.2017... -
Seite 4: Justage Der Messblenden 6, 8 Und 10 Mil
Justage der Messblenden 6, 8 und 10 mil Für das REA ScanCheck 3n gibt es Verlängerungsplatten (Zubehör), die als Positionierhilfe benutzt werden. Diese Verlängerungsplatten müssen bei der Justage und Kalibrierung abgenommen werden. Der Kalibriervorgang kann aus dem Setup-Menü ausgewählt werden. Die Tastenfolge <Setup>, mit den Pfeiltasten <Kalibrierung>... - Seite 5 Auf dem Referenzprüfbericht ist dies der Wert „Mittelwert“. Die Angabe Firmenjustierung zeigt an wann zuletzt beim Hersteller die Grundjustage durchgeführt wurde. Im Extremfall ist dies immer das Herstelldatum des REA ScanCheck 3. Die Grundjustage muss nur dann erneuert werden wenn die Kalibrierung trotz neuer Justage und Gerätegereinigung fehlschlägt.
- Seite 6 Die Displayanzeige zeigt eine Reflexionskurve mit dem Zebrastreifenmuster. Wenn die Position korrekt ist wird die metrische Justierung mit der Taste <Store> oder <OK Enter> gestartet. Bedienungsanleitung Seite 6 / 14 Copyright © REA Elektronik GmbH REA ScanCheck 3n REA V 1.0 26.6.2017...
- Seite 7 Justierung OK an. Diese Meldung wird mit der <OK Enter> Taste bestätigt. Danach erscheint das Messergebnis von dem EAN Code der Kalibrierkarte. Dieses Messergebnis wird zur Kalibrierung des REA ScanCheck 3n benutzt. Bedienungsanleitung Seite 7 / 14 Copyright © REA Elektronik GmbH REA ScanCheck 3n REA V 1.0 26.6.2017...
- Seite 8 Die Werte Mittelwert und Dunkelwert müssen dem Referenzprüfbericht 20 mil entnommen werden. Das Etikett auf der Karte weist diese Werte nur für den kleinen EAN Code aus. Bedienungsanleitung Seite 8 / 14 Copyright © REA Elektronik GmbH REA ScanCheck 3n REA V 1.0 26.6.2017...
-
Seite 9: Kalibrierung Des Rea Scancheck 3N
Das REA Scancheck 3n muss regelmäßig gemäß Kapitel 3.1 justiert werden. Für die Kalibrierung wird der mitgelieferte Testcode (siehe Kapitel 2.1) gemessen und das Ergebnis dokumentiert. Nur für diesen Code wird ein Prüfbericht mit den Referenzergebnissen von REA mitgeliefert. Der Prüfbericht mit den Referenzergebnissen trägt einen Stempel: Die REA Kalibrier und Justagekarte trägt eine Seriennummer. -
Seite 10: Zulässige Gerätetoleranzen
Die Anforderung an die Messgenauigkeit ist in der Norm ISO/IEC 15426-1 für Strichcodeprüfgeräte festgelegt. Das REA ScanCheck 3n kann optional mit einem 20 mil Adapter geliefert werden. In diesem Fall werden zwei Referenzprüfberichte erstellt und mitgeliefert. Die Justage und Kalibrierung muss für jede Konfiguration je einmal ausgeführt werden. - Seite 11 Referenz- Dekodierbarkeit +/- 0,08 prüfbericht Defekte +/- 0,08 Das REA Prüfgerät weist für Defekte z.B. 19% anstelle von 0,19 aus. Das gilt auch für die Dekodierbarkeit. Es wird z.B. 62% anstelle von 0,62 ausgewiesen. Weitere Prüfkriterien Messparameter Einheit Toleranz...
- Seite 12 Defekte +/- 0,08 Das REA Prüfgerät weist für Defekte z.B. 19% anstelle von 0,19 aus. Das gilt auch für die Dekodierbarkeit. Es wird z.B. 62% anstelle von 0,62 ausgewiesen. Wenn die Toleranzen für die Decodierbarkeit und/oder Defekte überschritten werden ist eine Prüfung und Wartung des Grrätes beim Hersteller notwendig.
- Seite 13 Werte sind zusätzliche Vorgaben des Herstellers, die über die Mindestanforderung der Norm hinausgehen. Alle anderen Angaben sind für die Kalibrierung nicht relevant. Bedienungsanleitung Seite 13 / 14 Copyright © REA Elektronik GmbH REA ScanCheck 3n REA V 1.0 26.6.2017...
- Seite 14 Die eckig eingerahmten Werte sind die erweiterten Kontrollwerte nach Herstellervorgabe die über die Anforderung der Norm hinausgehen. Diese Werte müssen im Rahmen der zulässigen Toleranzen mit den Werten des Referenzprüfberichtes übereinstimmen. Technische Änderungen vorbehalten REA Elektronik GmbH D-64367 Mühltal Bedienungsanleitung Seite 14 / 14 Copyright © REA Elektronik GmbH REA ScanCheck 3n REA V 1.0 26.6.2017...
