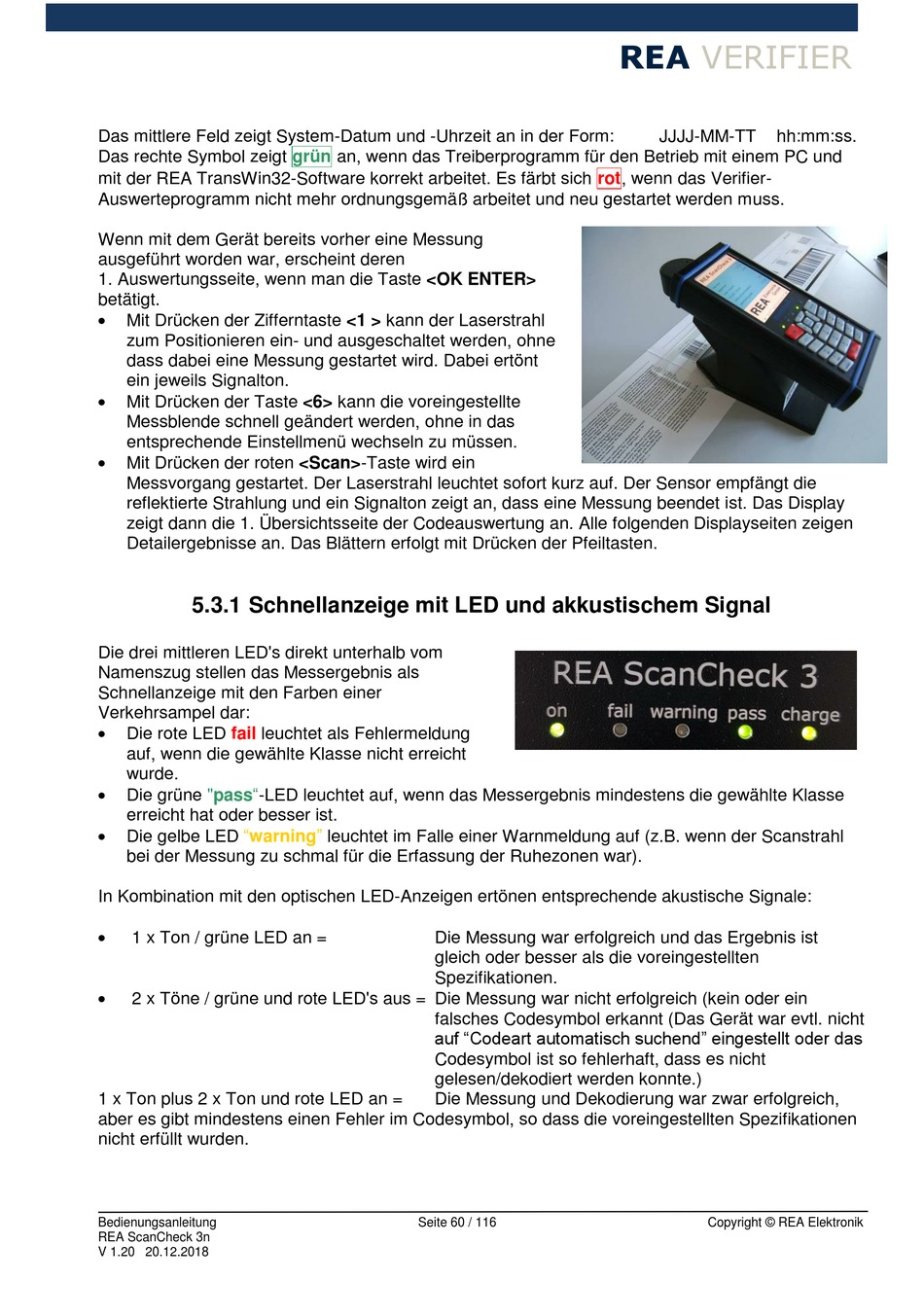

Das mittlere Feld zeigt System-Datum und -Uhrzeit an in der Form:
Das rechte Symbol zeigt
mit der REA TransWin32-Software korrekt arbeitet. Es färbt sich rot, wenn das Verifier-
Auswerteprogramm nicht mehr ordnungsgemäß arbeitet und neu gestartet werden muss.
Wenn mit dem Gerät bereits vorher eine Messung
ausgeführt worden war, erscheint deren
1. Auswertungsseite, wenn man die Taste <OK ENTER>
betätigt.
Mit Drücken der Zifferntaste <1 > kann der Laserstrahl
zum Positionieren ein- und ausgeschaltet werden, ohne
dass dabei eine Messung gestartet wird. Dabei ertönt
ein jeweils Signalton.
Mit Drücken der Taste <6> kann die voreingestellte
Messblende schnell geändert werden, ohne in das
entsprechende Einstellmenü wechseln zu müssen.
Mit Drücken der roten <Scan>-Taste wird ein
Messvorgang gestartet. Der Laserstrahl leuchtet sofort kurz auf. Der Sensor empfängt die
reflektierte Strahlung und ein Signalton zeigt an, dass eine Messung beendet ist. Das Display
zeigt dann die 1. Übersichtsseite der Codeauswertung an. Alle folgenden Displayseiten zeigen
Detailergebnisse an. Das Blättern erfolgt mit Drücken der Pfeiltasten.
5.3.1 Schnellanzeige mit LED und akkustischem Signal
Die drei mittleren LED's direkt unterhalb vom
Namenszug stellen das Messergebnis als
Schnellanzeige mit den Farben einer
Verkehrsampel dar:
Die rote LED
fail
leuchtet als Fehlermeldung
auf, wenn die gewählte Klasse nicht erreicht
wurde.
Die grüne "pass"-LED leuchtet auf, wenn das Messergebnis mindestens die gewählte Klasse
erreicht hat oder besser ist.
"warning"
Die gelbe LED
bei der Messung zu schmal für die Erfassung der Ruhezonen war).
In Kombination mit den optischen LED-Anzeigen ertönen entsprechende akustische Signale:
1 x Ton / grüne LED an =
2 x Töne / grüne und rote LED's aus = Die Messung war nicht erfolgreich (kein oder ein
1 x Ton plus 2 x Ton und rote LED an =
aber es gibt mindestens einen Fehler im Codesymbol, so dass die voreingestellten Spezifikationen
nicht erfüllt wurden.
