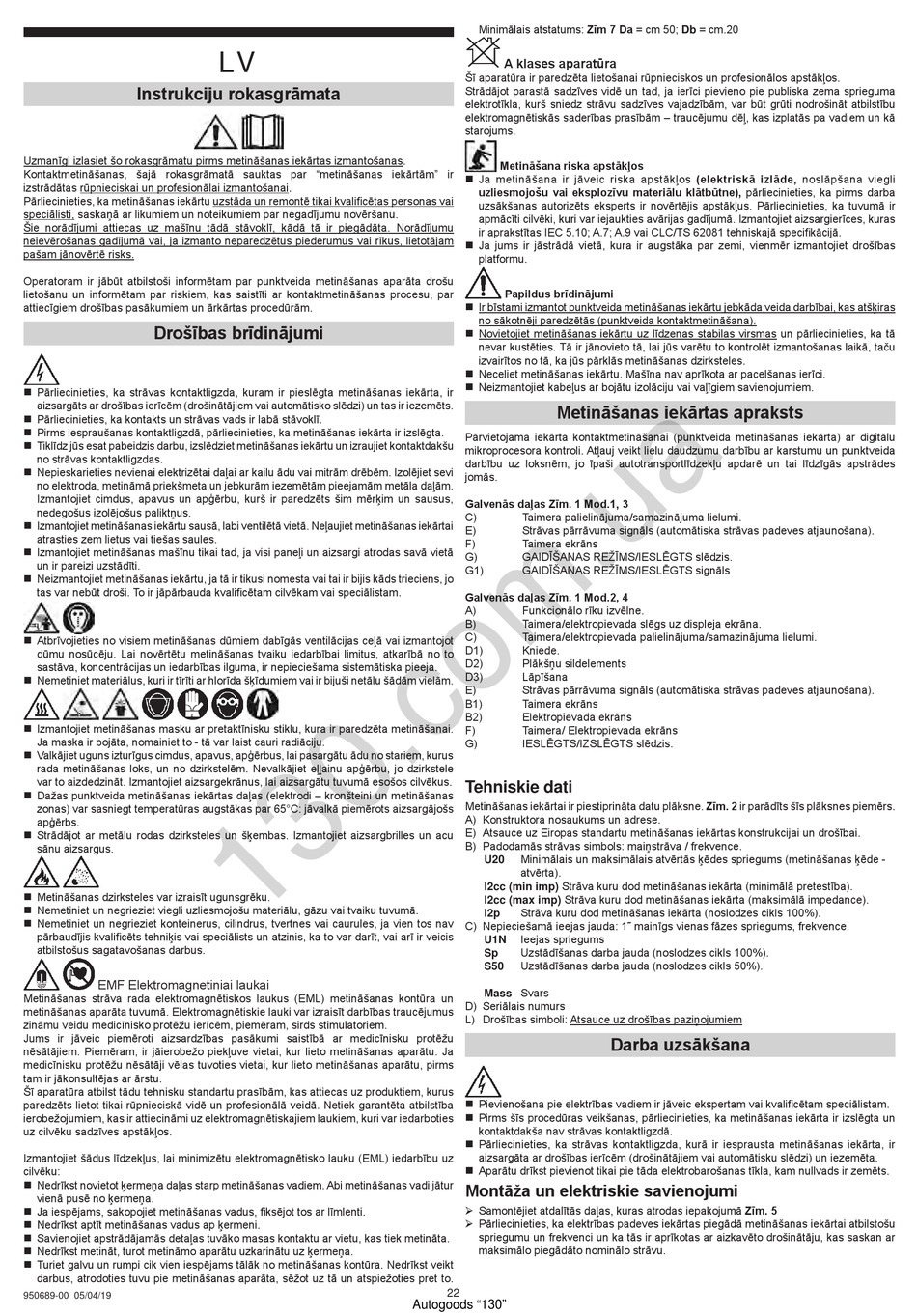

Instrukciju rokasgrāmata
Uzmanīgi izlasiet šo rokasgrāmatu pirms metināšanas iekārtas izmantošanas.
Kontaktmetināšanas, šajā rokasgrāmatā sauktas par "metināšanas iekārtām" ir
izstrādātas rūpnieciskai un profesionālai izmantošanai.
Pārliecinieties, ka metināšanas iekārtu uzstāda un remontē tikai kvalificētas personas vai
speciālisti, saskaņā ar likumiem un noteikumiem par negadījumu novēršanu.
Šie norādījumi attiecas uz mašīnu tādā stāvoklī, kādā tā ir piegādāta. Norādījumu
neievērošanas gadījumā vai, ja izmanto neparedzētus piederumus vai rīkus, lietotājam
pašam jānovērtē risks.
Operatoram ir jābūt atbilstoši informētam par punktveida metināšanas aparāta drošu
lietošanu un informētam par riskiem, kas saistīti ar kontaktmetināšanas procesu, par
attiecīgiem drošības pasākumiem un ārkārtas procedūrām.
Drošības brīdinājumi
Pārliecinieties, ka strāvas kontaktligzda, kuram ir pieslēgta metināšanas iekārta, ir
aizsargāts ar drošības ierīcēm (drošinātājiem vai automātisko slēdzi) un tas ir iezemēts.
Pārliecinieties, ka kontakts un strāvas vads ir labā stāvoklī.
Pirms iespraušanas kontaktligzdā, pārliecinieties, ka metināšanas iekārta ir izslēgta.
Tiklīdz jūs esat pabeidzis darbu, izslēdziet metināšanas iekārtu un izraujiet kontaktdakšu
no strāvas kontaktligzdas.
Nepieskarieties nevienai elektrizētai daļai ar kailu ādu vai mitrām drēbēm. Izolējiet sevi
no elektroda, metināmā priekšmeta un jebkurām iezemētām pieejamām metāla daļām.
Izmantojiet cimdus, apavus un apģērbu, kurš ir paredzēts šim mērķim un sausus,
nedegošus izolējošus paliktņus.
Izmantojiet metināšanas iekārtu sausā, labi ventilētā vietā. Neļaujiet metināšanas iekārtai
atrasties zem lietus vai tiešas saules.
Izmantojiet metināšanas mašīnu tikai tad, ja visi paneļi un aizsargi atrodas savā vietā
un ir pareizi uzstādīti.
Neizmantojiet metināšanas iekārtu, ja tā ir tikusi nomesta vai tai ir bijis kāds trieciens, jo
tas var nebūt droši. To ir jāpārbauda kvalificētam cilvēkam vai speciālistam.
Atbrīvojieties no visiem metināšanas dūmiem dabīgās ventilācijas ceļā vai izmantojot
dūmu nosūcēju. Lai novērtētu metināšanas tvaiku iedarbībai limitus, atkarībā no to
sastāva, koncentrācijas un iedarbības ilguma, ir nepieciešama sistemātiska pieeja.
Nemetiniet materiālus, kuri ir tīrīti ar hlorīda šķīdumiem vai ir bijuši netālu šādām vielām.
Izmantojiet metināšanas masku ar pretaktīnisku stiklu, kura ir paredzēta metināšanai.
Ja maska ir bojāta, nomainiet to - tā var laist cauri radiāciju.
Valkājiet uguns izturīgus cimdus, apavus, apģērbus, lai pasargātu ādu no stariem, kurus
rada metināšanas loks, un no dzirkstelēm. Nevalkājiet eļļainu apģērbu, jo dzirkstele
var to aizdedzināt. Izmantojiet aizsargekrānus, lai aizsargātu tuvumā esošos cilvēkus.
Dažas punktveida metināšanas iekārtas daļas (elektrodi – kronšteini un metināšanas
zonas) var sasniegt temperatūras augstākas par 65°C: jāvalkā piemērots aizsargājošs
apģērbs.
Strādājot ar metālu rodas dzirksteles un šķembas. Izmantojiet aizsargbrilles un acu
sānu aizsargus.
Metināšanas dzirksteles var izraisīt ugunsgrēku.
Nemetiniet un negrieziet viegli uzliesmojošu materiālu, gāzu vai tvaiku tuvumā.
Nemetiniet un negrieziet konteinerus, cilindrus, tvertnes vai caurules, ja vien tos nav
pārbaudījis kvalificēts tehniķis vai speciālists un atzinis, ka to var darīt, vai arī ir veicis
atbilstošus sagatavošanas darbus.
EMF Elektromagnetiniai laukai
Metināšanas strāva rada elektromagnētiskos laukus (EML) metināšanas kontūra un
metināšanas aparāta tuvumā. Elektromagnētiskie lauki var izraisīt darbības traucējumus
zināmu veidu medicīnisko protēžu ierīcēm, piemēram, sirds stimulatoriem.
Jums ir jāveic piemēroti aizsardzības pasākumi saistībā ar medicīnisku protēžu
nēsātājiem. Piemēram, ir jāierobežo piekļuve vietai, kur lieto metināšanas aparātu. Ja
medicīnisku protēžu nēsātāji vēlas tuvoties vietai, kur lieto metināšanas aparātu, pirms
tam ir jākonsultējas ar ārstu.
Šī aparatūra atbilst tādu tehnisku standartu prasībām, kas attiecas uz produktiem, kurus
paredzēts lietot tikai rūpnieciskā vidē un profesionālā veidā. Netiek garantēta atbilstība
ierobežojumiem, kas ir attiecināmi uz elektromagnētiskajiem laukiem, kuri var iedarboties
uz cilvēku sadzīves apstākļos.
Izmantojiet šādus līdzekļus, lai minimizētu elektromagnētisko lauku (EML) iedarbību uz
cilvēku:
Nedrīkst novietot ķermeņa daļas starp metināšanas vadiem. Abi metināšanas vadi jātur
vienā pusē no ķermeņa.
Ja iespējams, sakopojiet metināšanas vadus, fiksējot tos ar līmlenti.
Nedrīkst aptīt metināšanas vadus ap ķermeni.
Savienojiet apstrādājamās detaļas tuvāko masas kontaktu ar vietu, kas tiek metināta.
Nedrīkst metināt, turot metināmo aparātu uzkarinātu uz ķermeņa.
Turiet galvu un rumpi cik vien iespējams tālāk no metināšanas kontūra. Nedrīkst veikt
darbus, atrodoties tuvu pie metināšanas aparāta, sēžot uz tā un atspiežoties pret to.
950689-00 05/04/19
LV
Minimālais atstatums: Zīm 7 Da = cm 50; Db = cm.20
A klases aparatūra
Šī aparatūra ir paredzēta lietošanai rūpnieciskos un profesionālos apstākļos.
Strādājot parastā sadzīves vidē un tad, ja ierīci pievieno pie publiska zema sprieguma
elektrotīkla, kurš sniedz strāvu sadzīves vajadzībām, var būt grūti nodrošināt atbilstību
elektromagnētiskās saderības prasībām – traucējumu dēļ, kas izplatās pa vadiem un kā
starojums.
Metināšana riska apstākļos
Ja metināšana ir jāveic riska apstākļos )elektriskā izlāde, noslāpšana viegli
uzliesmojošu vai eksplozīvu materiālu klātbūtne), pārliecinieties, ka pirms darba
uzsākšanas autorizēts eksperts ir novērtējis apstākļus. Pārliecinieties, ka tuvumā ir
apmācīti cilvēki, kuri var iejaukties avārijas gadījumā. Izmantojiet aizsargierīces, kuras
ir aprakstītas IEC 5.10; A.7; A.9 vai CLC/TS 62081 tehniskajā specifikācijā.
Ja jums ir jāstrādā vietā, kura ir augstāka par zemi, vienmēr izmantojiet drošības
platformu.
Papildus brīdinājumi
Ir bīstami izmantot punktveida metināšanas iekārtu jebkāda veida darbībai, kas atšķiras
no sākotnēji paredzētās (punktveida kontaktmetināšana).
Novietojiet metināšanas iekārtu uz līdzenas stabilas virsmas un pārliecinieties, ka tā
nevar kustēties. Tā ir jānovieto tā, lai jūs varētu to kontrolēt izmantošanas laikā, taču
izvairītos no tā, ka jūs pārklās metināšanas dzirksteles.
Neceliet metināšanas iekārtu. Mašīna nav aprīkota ar pacelšanas ierīci.
Neizmantojiet kabeļus ar bojātu izolāciju vai vaļīgiem savienojumiem.
Metināšanas iekārtas apraksts
Pārvietojama iekārta kontaktmetināšanai (punktveida metināšanas iekārta) ar digitālu
mikroprocesora kontroli. Atļauj veikt lielu daudzumu darbību ar karstumu un punktveida
darbību uz loksnēm, jo īpaši autotransportlīdzekļu apdarē un tai līdzīgās apstrādes
jomās.
Galvenās daļas Zīm. 1 Mod.1, 3
C)
Taimera palielinājuma/samazinājuma lielumi.
E)
Strāvas pārrāvuma signāls (automātiska strāvas padeves atjaunošana).
F)
Taimera ekrāns
G)
GAIDĪŠANAS REŽĪMS/IESLĒGTS slēdzis.
G1)
GAIDĪŠANAS REŽĪMS/IESLĒGTS signāls
Galvenās daļas Zīm. 1 Mod.2, 4
A)
Funkcionālo rīku izvēlne.
B)
Taimera/elektropievada slēgs uz displeja ekrāna.
C)
Taimera/elektropievada palielinājuma/samazinājuma lielumi.
D1)
Kniede.
D2)
Plākšņu sildelements
D3)
Lāpīšana
E)
Strāvas pārrāvuma signāls (automātiska strāvas padeves atjaunošana).
B1)
Taimera ekrāns
B2)
Elektropievada ekrāns
F)
Taimera/ Elektropievada ekrāns
G)
IESLĒGTS/IZSLĒGTS slēdzis.
Tehniskie dati
Metināšanas iekārtai ir piestiprināta datu plāksne. Zīm. 2 ir parādīts šīs plāksnes piemērs.
A) Konstruktora nosaukums un adrese.
E) Atsauce uz Eiropas standartu metināšanas iekārtas konstrukcijai un drošībai.
B) Padodamās strāvas simbols: maiņstrāva / frekvence.
Minimālais un maksimālais atvērtās ķēdes spriegums (metināšanas ķēde -
U20
atvērta).
I2cc (min imp) Strāva kuru dod metināšanas iekārta (minimālā pretestība).
I2cc (max imp) Strāva kuru dod metināšanas iekārta (maksimālā impedance).
Strāva kuru dod metināšanas iekārta (noslodzes cikls 100%).
I2p
C) Nepieciešamā ieejas jauda: 1˜ mainīgs vienas fāzes spriegums, frekvence.
Ieejas spriegums
U1N
Uzstādīšanas darba jauda (noslodzes cikls 100%).
Sp
Uzstādīšanas darba jauda (noslodzes cikls 50%).
S50
Mass Svars
D) Seriālais numurs
L) Drošības simboli: Atsauce uz drošības paziņojumiem
Pievienošana pie elektrības vadiem ir jāveic ekspertam vai kvalificētam speciālistam.
Pirms šīs procedūras veikšanas, pārliecinieties, ka metināšanas iekārta ir izslēgta un
kontaktdakša nav strāvas kontaktligzdā.
Pārliecinieties, ka strāvas kontaktligzda, kurā ir iesprausta metināšanas iekārta, ir
aizsargāta ar drošības ierīcēm (drošinātājiem vai automātisku slēdzi) un iezemēta.
Aparātu drīkst pievienot tikai pie tāda elektrobarošanas tīkla, kam nullvads ir zemēts.
Montāža un elektriskie savienojumi
¾ Samontējiet atdalītās daļas, kuras atrodas iepakojumā Zīm. 5
¾ Pārliecinieties, ka elektrības padeves iekārtas piegādā metināšanas iekārtai atbilstošu
spriegumu un frekvenci un ka tās ir aprīkotas ar aizkavēto drošinātāju, kas saskan ar
maksimālo piegādāto nominālo strāvu.
22
Autogoods "130"
Darba uzsākšana
