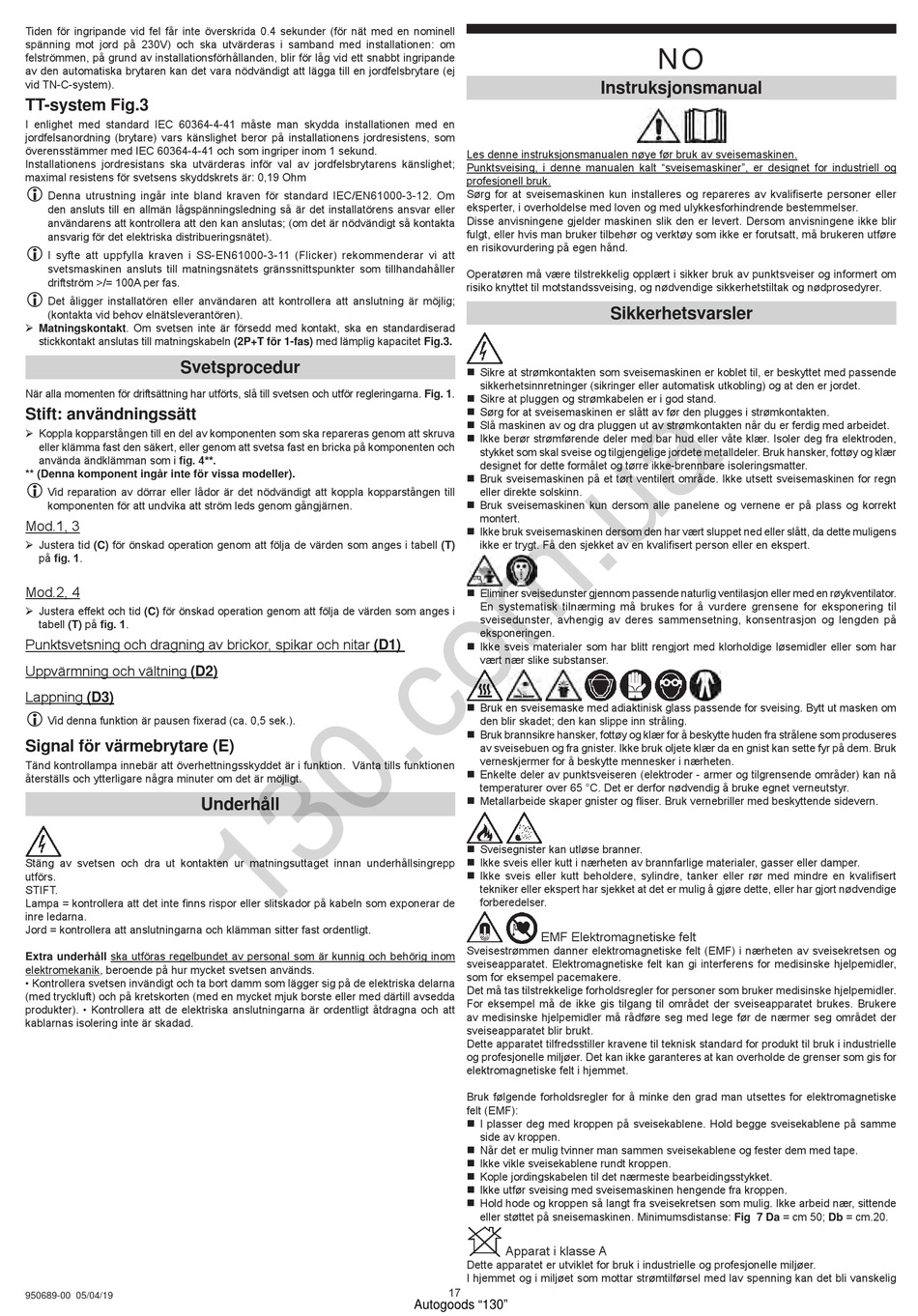

Tiden för ingripande vid fel får inte överskrida 0.4 sekunder (för nät med en nominell
spänning mot jord på 230V) och ska utvärderas i samband med installationen: om
felströmmen, på grund av installationsförhållanden, blir för låg vid ett snabbt ingripande
av den automatiska brytaren kan det vara nödvändigt att lägga till en jordfelsbrytare (ej
vid TN-C-system).
TT-system Fig.3
I enlighet med standard IEC 60364-4-41 måste man skydda installationen med en
jordfelsanordning (brytare) vars känslighet beror på installationens jordresistens, som
överensstämmer med IEC 60364-4-41 och som ingriper inom 1 sekund.
Installationens jordresistans ska utvärderas inför val av jordfelsbrytarens känslighet;
maximal resistens för svetsens skyddskrets är: 0,19 Ohm
L
Denna utrustning ingår inte bland kraven för standard IEC/EN61000-3-12. Om
den ansluts till en allmän lågspänningsledning så är det installatörens ansvar eller
användarens att kontrollera att den kan anslutas; (om det är nödvändigt så kontakta
ansvarig för det elektriska distribueringsnätet).
L
I syfte att uppfylla kraven i SS-EN61000-3-11 (Flicker) rekommenderar vi att
svetsmaskinen ansluts till matningsnätets gränssnittspunkter som tillhandahåller
driftström >/= 100A per fas.
L
Det åligger installatören eller användaren att kontrollera att anslutning är möjlig;
(kontakta vid behov elnätsleverantören).
¾ Matningskontakt. Om svetsen inte är försedd med kontakt, ska en standardiserad
stickkontakt anslutas till matningskabeln (2P+T för 1-fas) med lämplig kapacitet Fig.3.
Svetsprocedur
När alla momenten för driftsättning har utförts, slå till svetsen och utför regleringarna. Fig. 1.
Stift: användningssätt
¾ Koppla kopparstången till en del av komponenten som ska repareras genom att skruva
eller klämma fast den säkert, eller genom att svetsa fast en bricka på komponenten och
använda ändklämman som i fig. 4**.
** (Denna komponent ingår inte för vissa modeller).
L
Vid reparation av dörrar eller lådor är det nödvändigt att koppla kopparstången till
komponenten för att undvika att ström leds genom gångjärnen.
Mod.1, 3
¾ Justera tid (C) för önskad operation genom att följa de värden som anges i tabell (T)
på fig. 1.
Mod.2, 4
¾ Justera effekt och tid (C) för önskad operation genom att följa de värden som anges i
tabell (T) på fig. 1.
Punktsvetsning och dragning av brickor, spikar och nitar (D1)
Uppvärmning och vältning (D2)
Lappning (D3)
L
Vid denna funktion är pausen fixerad (ca. 0,5 sek.).
Signal för värmebrytare (E)
Tänd kontrollampa innebär att överhettningsskyddet är i funktion. Vänta tills funktionen
återställs och ytterligare några minuter om det är möjligt.
Stäng av svetsen och dra ut kontakten ur matningsuttaget innan underhållsingrepp
utförs.
STIFT.
Lampa = kontrollera att det inte finns rispor eller slitskador på kabeln som exponerar de
inre ledarna.
Jord = kontrollera att anslutningarna och klämman sitter fast ordentligt.
Extra underhåll ska utföras regelbundet av personal som är kunnig och behörig inom
elektromekanik, beroende på hur mycket svetsen används.
• Kontrollera svetsen invändigt och ta bort damm som lägger sig på de elektriska delarna
(med tryckluft) och på kretskorten (med en mycket mjuk borste eller med därtill avsedda
produkter). • Kontrollera att de elektriska anslutningarna är ordentligt åtdragna och att
kablarnas isolering inte är skadad.
950689-00 05/04/19
Underhåll
Les denne instruksjonsmanualen nøye før bruk av sveisemaskinen.
Punktsveising, i denne manualen kalt "sveisemaskiner", er designet for industriell og
profesjonell bruk.
Sørg for at sveisemaskinen kun installeres og repareres av kvalifiserte personer eller
eksperter, i overholdelse med loven og med ulykkesforhindrende bestemmelser.
Disse anvisningene gjelder maskinen slik den er levert. Dersom anvisningene ikke blir
fulgt, eller hvis man bruker tilbehør og verktøy som ikke er forutsatt, må brukeren utføre
en risikovurdering på egen hånd.
Operatøren må være tilstrekkelig opplært i sikker bruk av punktsveiser og informert om
risiko knyttet til motstandssveising, og nødvendige sikkerhetstiltak og nødprosedyrer.
„ Sikre at strømkontakten som sveisemaskinen er koblet til, er beskyttet med passende
sikkerhetsinnretninger (sikringer eller automatisk utkobling) og at den er jordet.
„ Sikre at pluggen og strømkabelen er i god stand.
„ Sørg for at sveisemaskinen er slått av før den plugges i strømkontakten.
„ Slå maskinen av og dra pluggen ut av strømkontakten når du er ferdig med arbeidet.
„ Ikke berør strømførende deler med bar hud eller våte klær. Isoler deg fra elektroden,
stykket som skal sveise og tilgjengelige jordete metalldeler. Bruk hansker, fottøy og klær
designet for dette formålet og tørre ikke-brennbare isoleringsmatter.
„ Bruk sveisemaskinen på et tørt ventilert område. Ikke utsett sveisemaskinen for regn
eller direkte solskinn.
„ Bruk sveisemaskinen kun dersom alle panelene og vernene er på plass og korrekt
montert.
„ Ikke bruk sveisemaskinen dersom den har vært sluppet ned eller slått, da dette muligens
ikke er trygt. Få den sjekket av en kvalifisert person eller en ekspert.
„ Eliminer sveisedunster gjennom passende naturlig ventilasjon eller med en røykventilator.
En systematisk tilnærming må brukes for å vurdere grensene for eksponering til
sveisedunster, avhengig av deres sammensetning, konsentrasjon og lengden på
eksponeringen.
„ Ikke sveis materialer som har blitt rengjort med klorholdige løsemidler eller som har
vært nær slike substanser.
„ Bruk en sveisemaske med adiaktinisk glass passende for sveising. Bytt ut masken om
den blir skadet; den kan slippe inn stråling.
„ Bruk brannsikre hansker, fottøy og klær for å beskytte huden fra strålene som produseres
av sveisebuen og fra gnister. Ikke bruk oljete klær da en gnist kan sette fyr på dem. Bruk
verneskjermer for å beskytte mennesker i nærheten.
„ Enkelte deler av punktsveiseren (elektroder - armer og tilgrensende områder) kan nå
temperaturer over 65 °C. Det er derfor nødvendig å bruke egnet verneutstyr.
„ Metallarbeide skaper gnister og fliser. Bruk vernebriller med beskyttende sidevern.
„ Sveisegnister kan utløse branner.
„ Ikke sveis eller kutt i nærheten av brannfarlige materialer, gasser eller damper.
„ Ikke sveis eller kutt beholdere, sylindre, tanker eller rør med mindre en kvalifisert
tekniker eller ekspert har sjekket at det er mulig å gjøre dette, eller har gjort nødvendige
forberedelser.
EMF Elektromagnetiske felt
Sveisestrømmen danner elektromagnetiske felt (EMF) i nærheten av sveisekretsen og
sveiseapparatet. Elektromagnetiske felt kan gi interferens for medisinske hjelpemidler,
som for eksempel pacemakere.
Det må tas tilstrekkelige forholdsregler for personer som bruker medisinske hjelpemidler.
For eksempel må de ikke gis tilgang til området der sveiseapparatet brukes. Brukere
av medisinske hjelpemidler må rådføre seg med lege før de nærmer seg området der
sveiseapparatet blir brukt.
Dette apparatet tilfredsstiller kravene til teknisk standard for produkt til bruk i industrielle
og profesjonelle miljøer. Det kan ikke garanteres at kan overholde de grenser som gis for
elektromagnetiske felt i hjemmet.
Bruk følgende forholdsregler for å minke den grad man utsettes for elektromagnetiske
felt (EMF):
„ I plasser deg med kroppen på sveisekablene. Hold begge sveisekablene på samme
side av kroppen.
„ Når det er mulig tvinner man sammen sveisekablene og fester dem med tape.
„ Ikke vikle sveisekablene rundt kroppen.
„ Kople jordingskabelen til det nærmeste bearbeidingsstykket.
„ Ikke utfør sveising med sveisemaskinen hengende fra kroppen.
„ Hold hode og kroppen så langt fra sveisekretsen som mulig. Ikke arbeid nær, sittende
eller støttet på sneisemaskinen. Minimumsdistanse: Fig 7 Da = cm 50; Db = cm.20.
Apparat i klasse A
Dette apparatet er utviklet for bruk i industrielle og profesjonelle miljøer.
I hjemmet og i miljøet som mottar strømtilførsel med lav spenning kan det bli vanskelig
17
Autogoods "130"
NO
Instruksjonsmanual
Sikkerhetsvarsler
