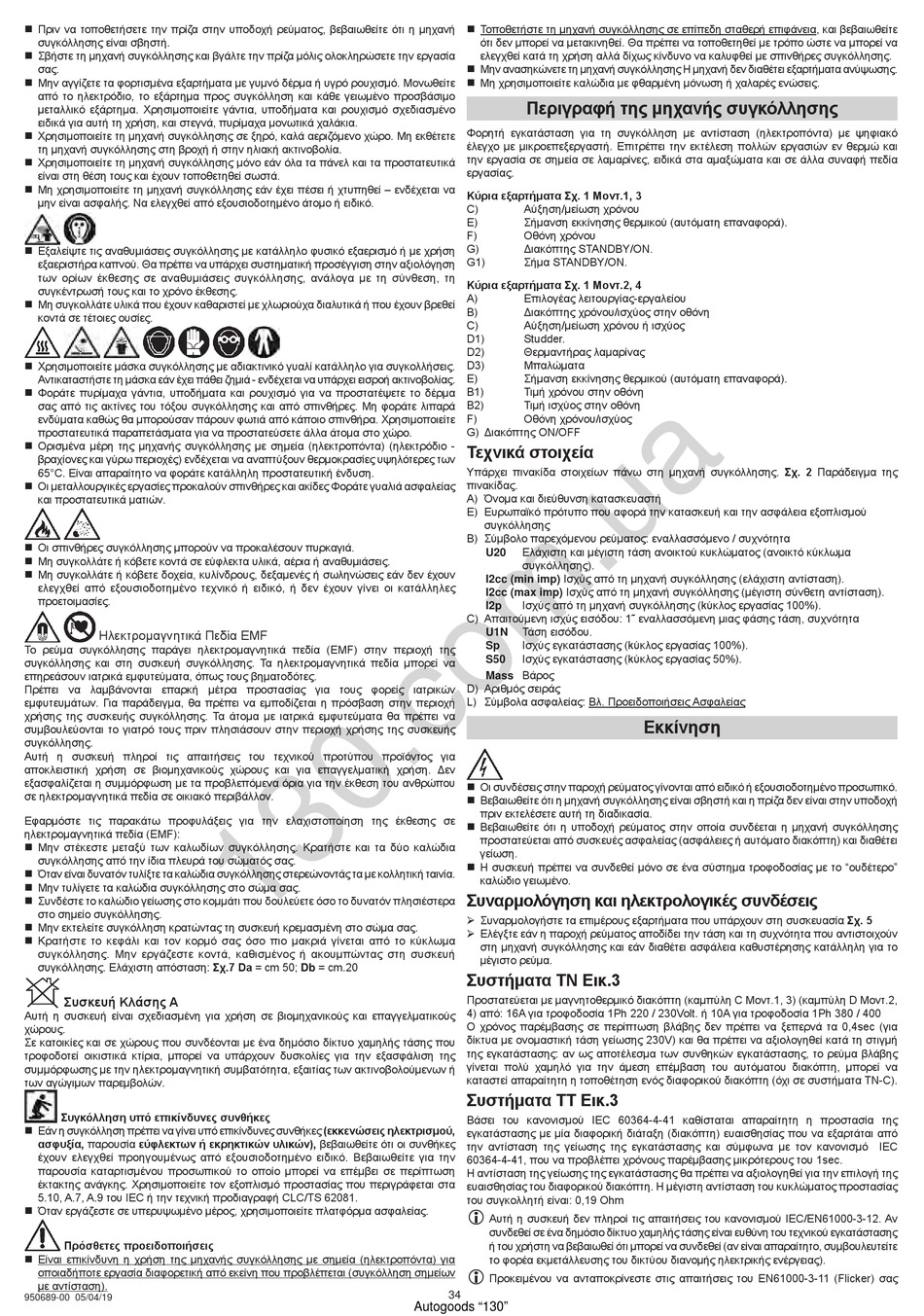

„ Πριν να τοποθετήσετε την πρίζα στην υποδοχή ρεύματος, βεβαιωθείτε ότι η μηχανή
συγκόλλησης είναι σβηστή.
„ Σβήστε τη μηχανή συγκόλλησης και βγάλτε την πρίζα μόλις ολοκληρώσετε την εργασία
σας.
„ Μην αγγίζετε τα φορτισμένα εξαρτήματα με γυμνό δέρμα ή υγρό ρουχισμό. Μονωθείτε
από το ηλεκτρόδιο, το εξάρτημα προς συγκόλληση και κάθε γειωμένο προσβάσιμο
μεταλλικό εξάρτημα. Χρησιμοποιείτε γάντια, υποδήματα και ρουχισμό σχεδιασμένο
ειδικά για αυτή τη χρήση, και στεγνά, πυρίμαχα μονωτικά χαλάκια.
„ Χρησιμοποιείτε τη μηχανή συγκόλλησης σε ξηρό, καλά αεριζόμενο χώρο. Μη εκθέτετε
τη μηχανή συγκόλλησης στη βροχή ή στην ηλιακή ακτινοβολία.
„ Χρησιμοποιείτε τη μηχανή συγκόλλησης μόνο εάν όλα τα πάνελ και τα προστατευτικά
είναι στη θέση τους και έχουν τοποθετηθεί σωστά.
„ Μη χρησιμοποιείτε τη μηχανή συγκόλλησης εάν έχει πέσει ή χτυπηθεί – ενδέχεται να
μην είναι ασφαλής. Να ελεγχθεί από εξουσιοδοτημένο άτομο ή ειδικό.
„ Εξαλείψτε τις αναθυμιάσεις συγκόλλησης με κατάλληλο φυσικό εξαερισμό ή με χρήση
εξαεριστήρα καπνού. Θα πρέπει να υπάρχει συστηματική προσέγγιση στην αξιολόγηση
των ορίων έκθεσης σε αναθυμιάσεις συγκόλλησης, ανάλογα με τη σύνθεση, τη
συγκέντρωσή τους και το χρόνο έκθεσης.
„ Μη συγκολλάτε υλικά που έχουν καθαριστεί με χλωριούχα διαλυτικά ή που έχουν βρεθεί
κοντά σε τέτοιες ουσίες.
„ Χρησιμοποιείτε μάσκα συγκόλλησης με αδιακτινικό γυαλί κατάλληλο για συγκολλήσεις.
Αντικαταστήστε τη μάσκα εάν έχει πάθει ζημιά - ενδέχεται να υπάρχει εισροή ακτινοβολίας.
„ Φοράτε πυρίμαχα γάντια, υποδήματα και ρουχισμό για να προστατέψετε το δέρμα
σας από τις ακτίνες του τόξου συγκόλλησης και από σπινθήρες. Μη φοράτε λιπαρά
ενδύματα καθώς θα μπορούσαν πάρουν φωτιά από κάποιο σπινθήρα. Χρησιμοποιείτε
προστατευτικά παραπετάσματα για να προστατεύσετε άλλα άτομα στο χώρο.
„ Ορισμένα μέρη της μηχανής συγκόλλησης με σημεία (ηλεκτροπόντα) (ηλεκτρόδιο -
βραχίονες και γύρω περιοχές) ενδέχεται να αναπτύξουν θερμοκρασίες υψηλότερες των
65°C. Είναι απαραίτητο να φοράτε κατάλληλη προστατευτική ένδυση.
„ Οι μεταλλουργικές εργασίες προκαλούν σπινθήρες και ακίδες Φοράτε γυαλιά ασφαλείας
και προστατευτικά ματιών.
„ Οι σπινθήρες συγκόλλησης μπορούν να προκαλέσουν πυρκαγιά.
„ Μη συγκολλάτε ή κόβετε κοντά σε εύφλεκτα υλικά, αέρια ή αναθυμιάσεις.
„ Μη συγκολλάτε ή κόβετε δοχεία, κυλίνδρους, δεξαμενές ή σωληνώσεις εάν δεν έχουν
ελεγχθεί από εξουσιοδοτημένο τεχνικό ή ειδικό, ή δεν έχουν γίνει οι κατάλληλες
προετοιμασίες.
Ηλεκτρομαγνητικά Πεδία EMF
Το ρεύμα συγκόλλησης παράγει ηλεκτρομαγνητικά πεδία (EMF) στην περιοχή της
συγκόλλησης και στη συσκευή συγκόλλησης. Τα ηλεκτρομαγνητικά πεδία μπορεί να
επηρεάσουν ιατρικά εμφυτεύματα, όπως τους βηματοδότες.
Πρέπει να λαμβάνονται επαρκή μέτρα προστασίας για τους φορείς ιατρικών
εμφυτευμάτων. Για παράδειγμα, θα πρέπει να εμποδίζεται η πρόσβαση στην περιοχή
χρήσης της συσκευής συγκόλλησης. Τα άτομα με ιατρικά εμφυτεύματα θα πρέπει να
συμβουλεύονται το γιατρό τους πριν πλησιάσουν στην περιοχή χρήσης της συσκευής
συγκόλλησης.
Αυτή η συσκευή πληροί τις απαιτήσεις του τεχνικού προτύπου προϊόντος για
αποκλειστική χρήση σε βιομηχανικούς χώρους και για επαγγελματική χρήση. Δεν
εξασφαλίζεται η συμμόρφωση με τα προβλεπόμενα όρια για την έκθεση του ανθρώπου
σε ηλεκτρομαγνητικά πεδία σε οικιακό περιβάλλον.
Εφαρμόστε τις παρακάτω προφυλάξεις για την ελαχιστοποίηση της έκθεσης σε
ηλεκτρομαγνητικά πεδία (EMF):
„ Μην στέκεστε μεταξύ των καλωδίων συγκόλλησης. Κρατήστε και τα δύο καλώδια
συγκόλλησης από την ίδια πλευρά του σώματός σας.
„ Όταν είναι δυνατόν τυλίξτε τα καλώδια συγκόλλησης στερεώνοντάς τα με κολλητική ταινία.
„ Μην τυλίγετε τα καλώδια συγκόλλησης στο σώμα σας.
„ Συνδέστε το καλώδιο γείωσης στο κομμάτι που δουλεύετε όσο το δυνατόν πλησιέστερα
στο σημείο συγκόλλησης.
„ Μην εκτελείτε συγκόλληση κρατώντας τη συσκευή κρεμασμένη στο σώμα σας.
„ Κρατήστε το κεφάλι και τον κορμό σας όσο πιο μακριά γίνεται από το κύκλωμα
συγκόλλησης. Μην εργάζεστε κοντά, καθισμένος ή ακουμπώντας στη συσκευή
συγκόλλησης. Ελάχιστη απόσταση: Σχ.7 Da = cm 50; Db = cm.20
Συσκευή Κλάσης Α
Αυτή η συσκευή είναι σχεδιασμένη για χρήση σε βιομηχανικούς και επαγγελματικούς
χώρους.
Σε κατοικίες και σε χώρους που συνδέονται με ένα δημόσιο δίκτυο χαμηλής τάσης που
τροφοδοτεί οικιστικά κτίρια, μπορεί να υπάρχουν δυσκολίες για την εξασφάλιση της
συμμόρφωσης με την ηλεκτρομαγνητική συμβατότητα, εξαιτίας των ακτινοβολούμενων ή
των αγώγιμων παρεμβολών.
Συγκόλληση υπό επικίνδυνες συνθήκες
„ Εάν η συγκόλληση πρέπει να γίνει υπό επικίνδυνες συνθήκες )εκκενώσεις ηλεκτρισμού,
ασφυξία, παρουσία εύφλεκτων ή εκρηκτικών υλικών), βεβαιωθείτε ότι οι συνθήκες
έχουν ελεγχθεί προηγουμένως από εξουσιοδοτημένο ειδικό. Βεβαιωθείτε για την
παρουσία καταρτισμένου προσωπικού το οποίο μπορεί να επέμβει σε περίπτωση
έκτακτης ανάγκης. Χρησιμοποιείτε τον εξοπλισμό προστασίας που περιγράφεται στα
5.10, A.7, A.9 του IEC ή την τεχνική προδιαγραφή CLC/TS 62081.
„ Όταν εργάζεστε σε υπερυψωμένο μέρος, χρησιμοποιείτε πλατφόρμα ασφαλείας.
Πρόσθετες προειδοποιήσεις
„ Είναι επικίνδυνη η χρήση της μηχανής συγκόλλησης με σημεία (ηλεκτροπόντα) για
οποιαδήποτε εργασία διαφορετική από εκείνη που προβλέπεται (συγκόλληση σημείων
με αντίσταση).
950689-00 05/04/19
„ Τοποθετήστε τη μηχανή συγκόλλησης σε επίπεδη σταθερή επιφάνεια, και βεβαιωθείτε
ότι δεν μπορεί να μετακινηθεί. Θα πρέπει να τοποθετηθεί με τρόπο ώστε να μπορεί να
ελεγχθεί κατά τη χρήση αλλά δίχως κίνδυνο να καλυφθεί με σπινθήρες συγκόλλησης.
„ Μην ανασηκώνετε τη μηχανή συγκόλλησης Η μηχανή δεν διαθέτει εξαρτήματα ανύψωσης.
„ Μη χρησιμοποιείτε καλώδια με φθαρμένη μόνωση ή χαλαρές ενώσεις.
Περιγραφή της μηχανής συγκόλλησης
Φορητή εγκατάσταση για τη συγκόλληση με αντίσταση (ηλεκτροπόντα) με ψηφιακό
έλεγχο με μικροεπεξεργαστή. Επιτρέπει την εκτέλεση πολλών εργασιών εν θερμώ και
την εργασία σε σημεία σε λαμαρίνες, ειδικά στα αμαξώματα και σε άλλα συναφή πεδία
εργασίας.
Κύρια εξαρτήματα Σχ. 1 Μοντ.1, 3
C)
Αύξηση/μείωση χρόνου
E)
Σήμανση εκκίνησης θερμικού (αυτόματη επαναφορά).
F)
Οθόνη χρόνου
G)
Διακόπτης STANDBY/ON.
G1)
Σήμα STANDBY/ON.
Κύρια εξαρτήματα Σχ. 1 Μοντ.2, 4
A)
Επιλογέας λειτουργίας-εργαλείου
B)
Διακόπτης χρόνου/ισχύος στην οθόνη
C)
Αύξηση/μείωση χρόνου ή ισχύος
D1)
Studder.
D2)
Θερμαντήρας λαμαρίνας
D3)
Μπαλώματα
E)
Σήμανση εκκίνησης θερμικού (αυτόματη επαναφορά).
B1)
Τιμή χρόνου στην οθόνη
B2)
Τιμή ισχύος στην οθόνη
F)
Οθόνη χρόνου/ισχύος
G) Διακόπτης ON/OFF
Τεχνικά στοιχεία
Υπάρχει πινακίδα στοιχείων πάνω στη μηχανή συγκόλλησης. Σχ. 2 Παράδειγμα της
πινακίδας.
A) Όνομα και διεύθυνση κατασκευαστή
E) Ευρωπαϊκό πρότυπο που αφορά την κατασκευή και την ασφάλεια εξοπλισμού
συγκόλλησης
B) Σύμβολο παρεχόμενου ρεύματος: εναλλασσόμενο / συχνότητα
Ελάχιστη και μέγιστη τάση ανοικτού κυκλώματος (ανοικτό κύκλωμα
U20
συγκόλλησης).
I2cc (min imp) Ισχύς από τη μηχανή συγκόλλησης (ελάχιστη αντίσταση).
I2cc (max imp) Ισχύς από τη μηχανή συγκόλλησης (μέγιστη σύνθετη αντίσταση).
Ισχύς από τη μηχανή συγκόλλησης (kύκλος εργασίας 100%).
I2p
C) Απαιτούμενη ισχύς εισόδου: 1˜ εναλλασσόμενη μιας φάσης τάση, συχνότητα
Τάση εισόδου.
U1N
Ισχύς εγκατάστασης (kύκλος εργασίας 100%).
Sp
Ισχύς εγκατάστασης (kύκλος εργασίας 50%).
S50
Mass Βάρος
D) Αριθμός σειράς
L) Σύμβολα ασφαλείας: Βλ. Προειδοποιήσεις Ασφαλείας
„ Οι συνδέσεις στην παροχή ρεύματος γίνονται από ειδικό ή εξουσιοδοτημένο προσωπικό.
„ Βεβαιωθείτε ότι η μηχανή συγκόλλησης είναι σβηστή και η πρίζα δεν είναι στην υποδοχή
πριν εκτελέσετε αυτή τη διαδικασία.
„ Βεβαιωθείτε ότι η υποδοχή ρεύματος στην οποία συνδέεται η μηχανή συγκόλλησης
προστατεύεται από συσκευές ασφαλείας (ασφάλειες ή αυτόματο διακόπτη) και διαθέτει
γείωση.
„ Η συσκευή πρέπει να συνδεθεί μόνο σε ένα σύστημα τροφοδοσίας με το "ουδέτερο"
καλώδιο γειωμένο.
Συναρμολόγηση και ηλεκτρολογικές συνδέσεις
¾ Συναρμολογήστε τα επιμέρους εξαρτήματα που υπάρχουν στη συσκευασία Σχ. 5
¾ Ελέγξτε εάν η παροχή ρεύματος αποδίδει την τάση και τη συχνότητα που αντιστοιχούν
στη μηχανή συγκόλλησης και εάν διαθέτει ασφάλεια καθυστέρησης κατάλληλη για το
μέγιστο ρεύμα.
Συστήματα TN Εικ.3
Προστατεύεται με μαγνητοθερμικό διακόπτη (καμπύλη C Μοντ.1, 3) (καμπύλη D Μοντ.2,
4) από: 16A για τροφοδοσία 1Ph 220 / 230Volt. ή 10A για τροφοδοσία 1Ph 380 / 400
Ο χρόνος παρέμβασης σε περίπτωση βλάβης δεν πρέπει να ξεπερνά τα 0,4sec (για
δίκτυα με ονομαστική τάση γείωσης 230V) και θα πρέπει να αξιολογηθεί κατά τη στιγμή
της εγκατάστασης: αν ως αποτέλεσμα των συνθηκών εγκατάστασης, το ρεύμα βλάβης
γίνεται πολύ χαμηλό για την άμεση επέμβαση του αυτόματου διακόπτη, μπορεί να
καταστεί απαραίτητη η τοποθέτηση ενός διαφορικού διακόπτη (όχι σε συστήματα TN-C).
Συστήματα TΤ Εικ.3
Βάσει του κανονισμού IEC 60364-4-41 καθίσταται απαραίτητη η προστασία της
εγκατάστασης με μία διαφορική διάταξη (διακόπτη) ευαισθησίας που να εξαρτάται από
την αντίσταση της γείωσης της εγκατάστασης και σύμφωνα με τον κανονισμό IEC
60364-4-41, που να προβλέπει χρόνους παρέμβασης μικρότερους του 1sec.
Η αντίσταση της γείωσης της εγκατάστασης θα πρέπει να αξιολογηθεί για την επιλογή της
ευαισθησίας του διαφορικού διακόπτη. Η μέγιστη αντίσταση του κυκλώματος προστασίας
του συγκολλητή είναι: 0,19 Ohm
L
Αυτή η συσκευή δεν πληροί τις απαιτήσεις του κανονισμού IEC/EN61000-3-12. Αν
συνδεθεί σε ένα δημόσιο δίκτυο χαμηλής τάσης είναι ευθύνη του τεχνικού εγκατάστασης
ή του χρήστη να βεβαιωθεί ότι μπορεί να συνδεθεί (αν είναι απαραίτητο, συμβουλευτείτε
το φορέα εκμετάλλευσης του δικτύου διανομής ηλεκτρικής ενέργειας).
L
Προκειμένου να ανταποκρίνεστε στις απαιτήσεις του EN61000-3-11 (Flicker) σας
34
Autogoods "130"
