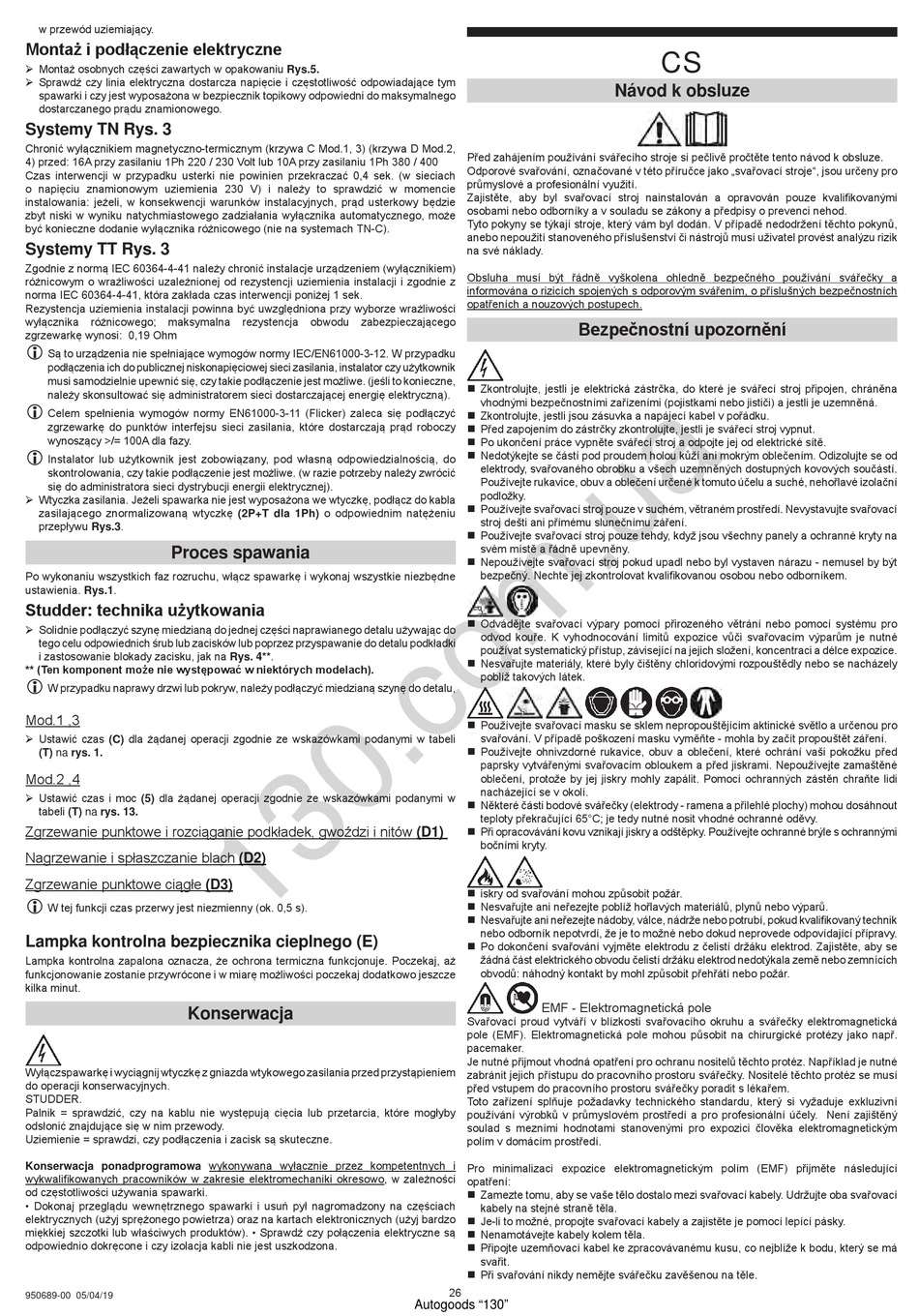

w przewód uziemiający.
Montaż i podłączenie elektryczne
¾ Montaż osobnych części zawartych w opakowaniu Rys.5.
¾ Sprawdź czy linia elektryczna dostarcza napięcie i częstotliwość odpowiadające tym
spawarki i czy jest wyposażona w bezpiecznik topikowy odpowiedni do maksymalnego
dostarczanego prądu znamionowego.
Systemy TN Rys. 3
Chronić wyłącznikiem magnetyczno-termicznym (krzywa C Mod.1, 3) (krzywa D Mod.2,
4) przed: 16A przy zasilaniu 1Ph 220 / 230 Volt lub 10A przy zasilaniu 1Ph 380 / 400
Czas interwencji w przypadku usterki nie powinien przekraczać 0,4 sek. (w sieciach
o napięciu znamionowym uziemienia 230 V) i należy to sprawdzić w momencie
instalowania: jeżeli, w konsekwencji warunków instalacyjnych, prąd usterkowy będzie
zbyt niski w wyniku natychmiastowego zadziałania wyłącznika automatycznego, może
być konieczne dodanie wyłącznika różnicowego (nie na systemach TN-C).
Systemy TT Rys. 3
Zgodnie z normą IEC 60364-4-41 należy chronić instalacje urządzeniem (wyłącznikiem)
różnicowym o wrażliwości uzależnionej od rezystencji uziemienia instalacji i zgodnie z
norma IEC 60364-4-41, która zakłada czas interwencji poniżej 1 sek.
Rezystencja uziemienia instalacji powinna być uwzględniona przy wyborze wrażliwości
wyłącznika
różnicowego;
maksymalna
zgrzewarkę wynosi: 0,19 Ohm
L
Są to urządzenia nie spełniające wymogów normy IEC/EN61000-3-12. W przypadku
podłączenia ich do publicznej niskonapięciowej sieci zasilania, instalator czy użytkownik
musi samodzielnie upewnić się, czy takie podłączenie jest możliwe. (jeśli to konieczne,
należy skonsultować się administratorem sieci dostarczającej energię elektryczną).
L
Celem spełnienia wymogów normy EN61000-3-11 (Flicker) zaleca się podłączyć
zgrzewarkę do punktów interfejsu sieci zasilania, które dostarczają prąd roboczy
wynoszący >/= 100A dla fazy.
L
Instalator lub użytkownik jest zobowiązany, pod własną odpowiedzialnością, do
skontrolowania, czy takie podłączenie jest możliwe. (w razie potrzeby należy zwrócić
się do administratora sieci dystrybucji energii elektrycznej).
¾ Wtyczka zasilania. Jeżeli spawarka nie jest wyposażona we wtyczkę, podłącz do kabla
zasilającego znormalizowaną wtyczkę (2P+T dla 1Ph) o odpowiednim natężeniu
przepływu Rys.3.
Proces spawania
Po wykonaniu wszystkich faz rozruchu, włącz spawarkę i wykonaj wszystkie niezbędne
ustawienia. Rys.1.
Studder: technika użytkowania
¾ Solidnie podłączyć szynę miedzianą do jednej części naprawianego detalu używając do
tego celu odpowiednich śrub lub zacisków lub poprzez przyspawanie do detalu podkładki
i zastosowanie blokady zacisku, jak na Rys. 4**.
** )Ten komponent może nie występować w niektórych modelach).
L
W przypadku naprawy drzwi lub pokryw, należy podłączyć miedzianą szynę do detalu,
Mod.1 ,3
¾ Ustawić czas (C) dla żądanej operacji zgodnie ze wskazówkami podanymi w tabeli
(T) na rys. 1.
Mod.2 ,4
¾ Ustawić czas i moc (5) dla żądanej operacji zgodnie ze wskazówkami podanymi w
tabeli (T) na rys. 13.
Zgrzewanie punktowe i rozciąganie podkładek, gwoździ i nitów (D1)
Nagrzewanie i spłaszczanie blach (D2)
Zgrzewanie punktowe ciągłe (D3)
L
W tej funkcji czas przerwy jest niezmienny (ok. 0,5 s).
Lampka kontrolna bezpiecznika cieplnego (E)
Lampka kontrolna zapalona oznacza, że ochrona termiczna funkcjonuje. Poczekaj, aż
funkcjonowanie zostanie przywrócone i w miarę możliwości poczekaj dodatkowo jeszcze
kilka minut.
Konserwacja
Wyłączspawarkę i wyciągnij wtyczkę z gniazda wtykowego zasilania przed przystąpieniem
do operacji konserwacyjnych.
STUDDER.
Palnik = sprawdzić, czy na kablu nie występują cięcia lub przetarcia, które mogłyby
odsłonić znajdujące się w nim przewody.
Uziemienie = sprawdzi, czy podłączenia i zacisk są skuteczne.
Konserwacja ponadprogramowa wykonywana wyłącznie przez kompetentnych i
wykwalifikowanych pracowników w zakresie elektromechaniki okresowo, w zależności
od częstotliwości używania spawarki.
• Dokonaj przeglądu wewnętrznego spawarki i usuń pył nagromadzony na częściach
elektrycznych (użyj sprężonego powietrza) oraz na kartach elektronicznych (użyj bardzo
miękkiej szczotki lub właściwych produktów). • Sprawdź czy połączenia elektryczne są
odpowiednio dokręcone i czy izolacja kabli nie jest uszkodzona.
950689-00 05/04/19
rezystencja
obwodu
zabezpieczającego
Autogoods "130"
Návod k obsluze
Před zahájením používání svářecího stroje si pečlivě pročtěte tento návod k obsluze.
Odporové svařování, označované v této příručce jako „svařovací stroje", jsou určeny pro
průmyslové a profesionální využití.
Zajistěte, aby byl svařovací stroj nainstalován a opravován pouze kvalifikovanými
osobami nebo odborníky a v souladu se zákony a předpisy o prevenci nehod.
Tyto pokyny se týkají stroje, který vám byl dodán. V případě nedodržení těchto pokynů,
anebo nepoužití stanoveného příslušenství či nástrojů musí uživatel provést analýzu rizik
na své náklady.
Obsluha musí být řádně vyškolena ohledně bezpečného používání svářečky a
informována o rizicích spojených s odporovým svářením, o příslušných bezpečnostních
opatřeních a nouzových postupech.
Bezpečnostní upozornění
„ Zkontrolujte, jestli je elektrická zástrčka, do které je svářecí stroj připojen, chráněna
vhodnými bezpečnostními zařízeními (pojistkami nebo jističi) a jestli je uzemněná.
„ Zkontrolujte, jestli jsou zásuvka a napájecí kabel v pořádku.
„ Před zapojením do zástrčky zkontrolujte, jestli je svářecí stroj vypnut.
„ Po ukončení práce vypněte svářecí stroj a odpojte jej od elektrické sítě.
„ Nedotýkejte se částí pod proudem holou kůží ani mokrým oblečením. Odizolujte se od
elektrody, svařovaného obrobku a všech uzemněných dostupných kovových součástí.
Používejte rukavice, obuv a oblečení určené k tomuto účelu a suché, nehořlavé izolační
podložky.
„ Používejte svařovací stroj pouze v suchém, větraném prostředí. Nevystavujte svařovací
stroj dešti ani přímému slunečnímu záření.
„ Používejte svařovací stroj pouze tehdy, když jsou všechny panely a ochranné kryty na
svém místě a řádně upevněny.
„ Nepoužívejte svařovací stroj pokud upadl nebo byl vystaven nárazu - nemusel by být
bezpečný. Nechte jej zkontrolovat kvalifikovanou osobou nebo odborníkem.
„ Odvádějte svařovací výpary pomocí přirozeného větrání nebo pomocí systému pro
odvod kouře. K vyhodnocování limitů expozice vůči svařovacím výparům je nutné
používat systematický přístup, závisející na jejich složení, koncentraci a délce expozice.
„ Nesvařujte materiály, které byly čištěny chloridovými rozpouštědly nebo se nacházely
poblíž takových látek.
„ Používejte svařovací masku se sklem nepropouštějícím aktinické světlo a určenou pro
svařování. V případě poškození masku vyměňte - mohla by začít propouštět záření.
„ Používejte ohnivzdorné rukavice, obuv a oblečení, které ochrání vaši pokožku před
paprsky vytvářenými svařovacím obloukem a před jiskrami. Nepoužívejte zamaštěné
oblečení, protože by jej jiskry mohly zapálit. Pomocí ochranných zástěn chraňte lidi
nacházející se v okolí.
„ Některé části bodové svářečky (elektrody - ramena a přilehlé plochy) mohou dosáhnout
teploty překračující 65°C; je tedy nutné nosit vhodné ochranné oděvy.
„ Při opracovávání kovu vznikají jiskry a odštěpky. Používejte ochranné brýle s ochrannými
bočními kryty.
„ iskry od svařování mohou způsobit požár.
„ Nesvařujte ani neřezejte poblíž hořlavých materiálů, plynů nebo výparů.
„ Nesvařujte ani neřezejte nádoby, válce, nádrže nebo potrubí, pokud kvalifikovaný technik
nebo odborník nepotvrdí, že je to možné nebo dokud neprovede odpovídající přípravy.
„ Po dokončení svařování vyjměte elektrodu z čelistí držáku elektrod. Zajistěte, aby se
žádná část elektrického obvodu čelistí držáku elektrod nedotýkala země nebo zemnících
obvodů: náhodný kontakt by mohl způsobit přehřátí nebo požár.
EMF - Elektromagnetická pole
Svařovací proud vytváří v blízkosti svařovacího okruhu a svářečky elektromagnetická
pole (EMF). Elektromagnetická pole mohou působit na chirurgické protézy jako např.
pacemaker.
Je nutné přijmout vhodná opatření pro ochranu nositelů těchto protéz. Například je nutné
zabránit jejich přístupu do pracovního prostoru svářečky. Nositelé těchto protéz se musí
před vstupem do pracovního prostoru svářečky poradit s lékařem.
Toto zařízení splňuje požadavky technického standardu, který si vyžaduje exkluzivní
používání výrobků v průmyslovém prostředí a pro profesionální účely. Není zajištěný
soulad s mezními hodnotami stanovenými pro expozici člověka elektromagnetickým
polím v domácím prostředí.
Pro minimalizaci expozice elektromagnetickým polím (EMF) přijměte následující
opatření:
„ Zamezte tomu, aby se vaše tělo dostalo mezi svařovací kabely. Udržujte oba svařovací
kabely na stejné straně těla.
„ Je-li to možné, propojte svařovací kabely a zajistěte je pomocí lepící pásky.
„ Nenamotávejte kabely kolem těla.
„ Připojte uzemňovací kabel ke zpracovávanému kusu, co nejblíže k bodu, který se má
svařit.
„ Při svařování nikdy nemějte svářečku zavěšenou na těle.
26
CS
