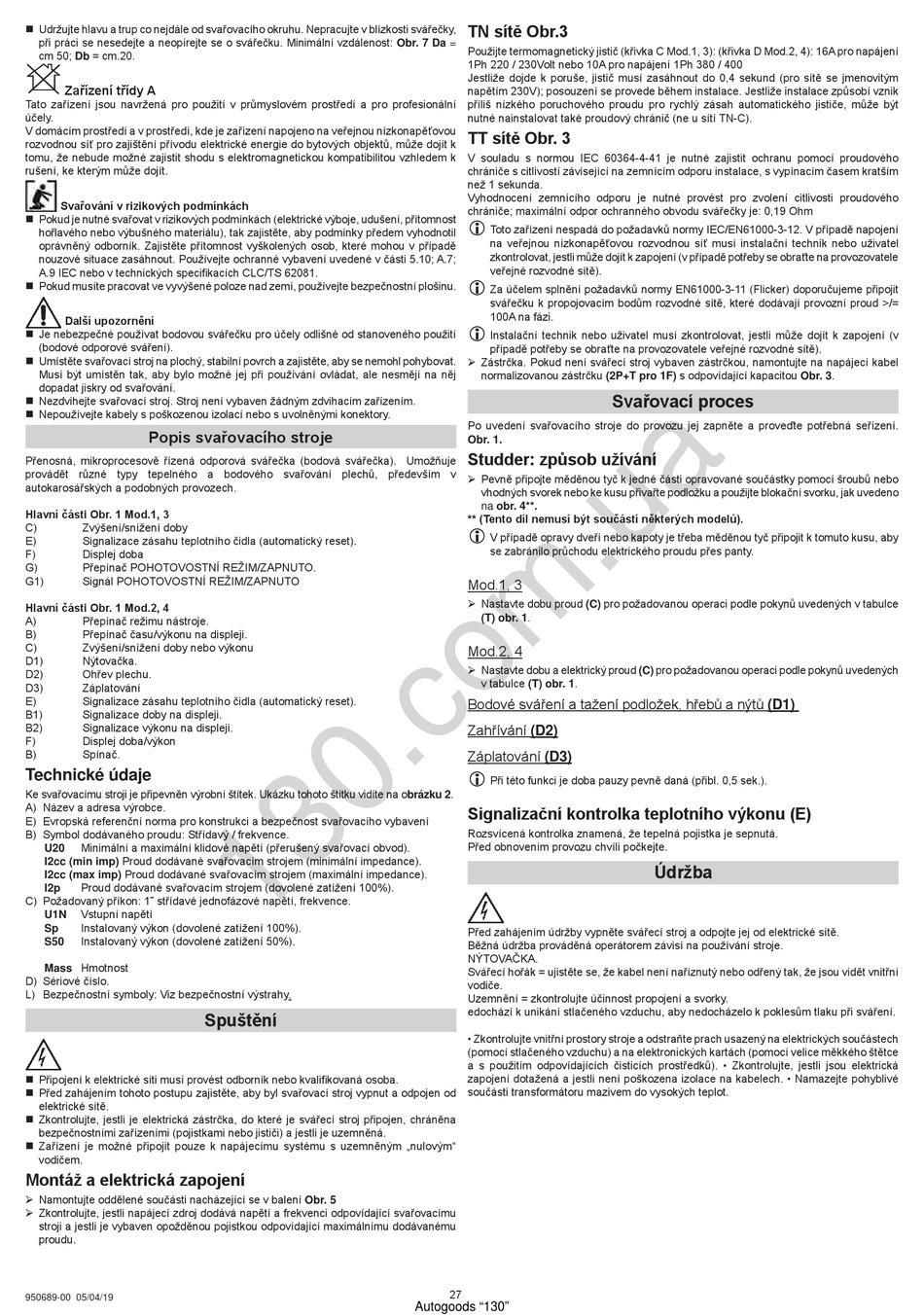

„ Udržujte hlavu a trup co nejdále od svařovacího okruhu. Nepracujte v blízkosti svářečky,
při práci se nesedejte a neopírejte se o svářečku. Minimální vzdálenost: Obr. 7 Da =
cm 50; Db = cm.20.
Zařízení třídy A
Tato zařízení jsou navržená pro použití v průmyslovém prostředí a pro profesionální
účely.
V domácím prostředí a v prostředí, kde je zařízení napojeno na veřejnou nízkonapěťovou
rozvodnou síť pro zajištění přívodu elektrické energie do bytových objektů, může dojít k
tomu, že nebude možné zajistit shodu s elektromagnetickou kompatibilitou vzhledem k
rušení, ke kterým může dojít.
Svařování v rizikových podmínkách
„ Pokud je nutné svařovat v rizikových podmínkách (elektrické výboje, udušení, přítomnost
hořlavého nebo výbušného materiálu), tak zajistěte, aby podmínky předem vyhodnotil
oprávněný odborník. Zajistěte přítomnost vyškolených osob, které mohou v případě
nouzové situace zasáhnout. Používejte ochranné vybavení uvedené v části 5.10; A.7;
A.9 IEC nebo v technických specifikacích CLC/TS 62081.
„ Pokud musíte pracovat ve vyvýšené poloze nad zemí, používejte bezpečnostní plošinu.
Další upozornění
„ Je nebezpečné používat bodovou svářečku pro účely odlišné od stanoveného použití
(bodové odporové sváření).
„ Umístěte svařovací stroj na plochý, stabilní povrch a zajistěte, aby se nemohl pohybovat.
Musí být umístěn tak, aby bylo možné jej při používání ovládat, ale nesmějí na něj
dopadat jiskry od svařování.
„ Nezdvihejte svařovací stroj. Stroj není vybaven žádným zdvihacím zařízením.
„ Nepoužívejte kabely s poškozenou izolací nebo s uvolněnými konektory.
Popis svařovacího stroje
Přenosná, mikroprocesově řízená odporová svářečka (bodová svářečka). Umožňuje
provádět různé typy tepelného a bodového svařování plechů, především v
autokarosářských a podobných provozech.
Hlavní části Obr. 1 Mod.1, 3
C)
Zvýšení/snížení doby
E)
Signalizace zásahu teplotního čidla (automatický reset).
F)
Displej doba
G)
Přepínač POHOTOVOSTNÍ REŽIM/ZAPNUTO.
G1)
Signál POHOTOVOSTNÍ REŽIM/ZAPNUTO
Hlavní části Obr. 1 Mod.2, 4
A)
Přepínač režimu nástroje.
B)
Přepínač času/výkonu na displeji.
C)
Zvýšení/snížení doby nebo výkonu
D1)
Nýtovačka.
D2)
Ohřev plechu.
D3)
Záplatování
E)
Signalizace zásahu teplotního čidla (automatický reset).
B1)
Signalizace doby na displeji.
B2)
Signalizace výkonu na displeji.
F)
Displej doba/výkon
B)
Spínač.
Technické údaje
Ke svařovacímu stroji je připevněn výrobní štítek. Ukázku tohoto štítku vidíte na obrázku 2.
A) Název a adresa výrobce.
E) Evropská referenční norma pro konstrukci a bezpečnost svařovacího vybavení
B) Symbol dodávaného proudu: Střídavý / frekvence.
Minimální a maximální klidové napětí (přerušený svařovací obvod).
U20
I2cc (min imp) Proud dodávané svařovacím strojem (minimální impedance).
I2cc (max imp) Proud dodávané svařovacím strojem (maximální impedance).
Proud dodávané svařovacím strojem (dovolené zatížení 100%).
I2p
C) Požadovaný příkon: 1˜ střídavé jednofázové napětí, frekvence.
Vstupní napětí
U1N
Instalovaný výkon (dovolené zatížení 100%).
Sp
Instalovaný výkon (dovolené zatížení 50%).
S50
Mass Hmotnost
D) Sériové číslo.
L) Bezpečnostní symboly: Viz bezpečnostní výstrahy.
„ Připojení k elektrické síti musí provést odborník nebo kvalifikovaná osoba.
„ Před zahájením tohoto postupu zajistěte, aby byl svařovací stroj vypnut a odpojen od
elektrické sítě.
„ Zkontrolujte, jestli je elektrická zástrčka, do které je svářecí stroj připojen, chráněna
bezpečnostními zařízeními (pojistkami nebo jističi) a jestli je uzemněná.
„ Zařízení je možné připojit pouze k napájecímu systému s uzemněným „nulovým"
vodičem.
Montáž a elektrická zapojení
¾ Namontujte oddělené součásti nacházející se v balení Obr. 5
¾ Zkontrolujte, jestli napájecí zdroj dodává napětí a frekvenci odpovídající svařovacímu
stroji a jestli je vybaven opožděnou pojistkou odpovídající maximálnímu dodávanému
proudu.
950689-00 05/04/19
Spuštění
TN sítě Obr.3
Použijte termomagnetický jistič (křivka C Mod.1, 3): (křivka D Mod.2, 4): 16A pro napájení
1Ph 220 / 230Volt nebo 10A pro napájení 1Ph 380 / 400
Jestliže dojde k poruše, jistič musí zasáhnout do 0,4 sekund (pro sítě se jmenovitým
napětím 230V); posouzení se provede během instalace. Jestliže instalace způsobí vznik
příliš nízkého poruchového proudu pro rychlý zásah automatického jističe, může být
nutné nainstalovat také proudový chránič (ne u sítí TN-C).
TT sítě Obr. 3
V souladu s normou IEC 60364-4-41 je nutné zajistit ochranu pomocí proudového
chrániče s citlivostí závisející na zemnícím odporu instalace, s vypínacím časem kratším
než 1 sekunda.
Vyhodnocení zemnícího odporu je nutné provést pro zvolení citlivosti proudového
chrániče; maximální odpor ochranného obvodu svářečky je: 0,19 Ohm
L
Toto zařízení nespadá do požadavků normy IEC/EN61000-3-12. V případě napojení
na veřejnou nízkonapěťovou rozvodnou síť musí instalační technik nebo uživatel
zkontrolovat, jestli může dojít k zapojení (v případě potřeby se obraťte na provozovatele
veřejné rozvodné sítě).
L
Za účelem splnění požadavků normy EN61000-3-11 (Flicker) doporučujeme připojit
svářečku k propojovacím bodům rozvodné sítě, které dodávají provozní proud >/=
100A na fázi.
L
Instalační technik nebo uživatel musí zkontrolovat, jestli může dojít k zapojení (v
případě potřeby se obraťte na provozovatele veřejné rozvodné sítě).
¾ Zástrčka. Pokud není svářecí stroj vybaven zástrčkou, namontujte na napájecí kabel
normalizovanou zástrčku (2P+T pro 1F) s odpovídající kapacitou Obr. 3.
Po uvedení svařovacího stroje do provozu jej zapněte a proveďte potřebná seřízení.
Obr. 1.
Studder: způsob užívání
¾ Pevně připojte měděnou tyč k jedné části opravované součástky pomocí šroubů nebo
vhodných svorek nebo ke kusu přivařte podložku a použijte blokační svorku, jak uvedeno
na obr. 4**.
** )Tento díl nemusí být součástí některých modelů).
L
V případě opravy dveří nebo kapoty je třeba měděnou tyč připojit k tomuto kusu, aby
se zabránilo průchodu elektrického proudu přes panty.
Mod.1, 3
¾ Nastavte dobu proud (C) pro požadovanou operaci podle pokynů uvedených v tabulce
(T) obr. 1.
Mod.2, 4
¾ Nastavte dobu a elektrický proud (C) pro požadovanou operaci podle pokynů uvedených
v tabulce (T) obr. 1.
Bodové sváření a tažení podložek, hřebů a nýtů (D1)
Zahřívání (D2)
Záplatování (D3)
L
Při této funkci je doba pauzy pevně daná (přibl. 0,5 sek.).
Signalizační kontrolka teplotního výkonu )E)
Rozsvícená kontrolka znamená, že tepelná pojistka je sepnutá.
Před obnovením provozu chvíli počkejte.
Před zahájením údržby vypněte svářecí stroj a odpojte jej od elektrické sítě.
Běžná údržba prováděná operátorem závisí na používání stroje.
NÝTOVAČKA.
Svářecí hořák = ujistěte se, že kabel není naříznutý nebo odřený tak, že jsou vidět vnitřní
vodiče.
Uzemnění = zkontrolujte účinnost propojení a svorky.
edochází k unikání stlačeného vzduchu, aby nedocházelo k poklesům tlaku při sváření.
• Zkontrolujte vnitřní prostory stroje a odstraňte prach usazený na elektrických součástech
(pomocí stlačeného vzduchu) a na elektronických kartách (pomocí velice měkkého štětce
a s použitím odpovídajících čisticích prostředků). • Zkontrolujte, jestli jsou elektrická
zapojení dotažená a jestli není poškozena izolace na kabelech. • Namazejte pohyblivé
součásti transformátoru mazivem do vysokých teplot.
27
Autogoods "130"
