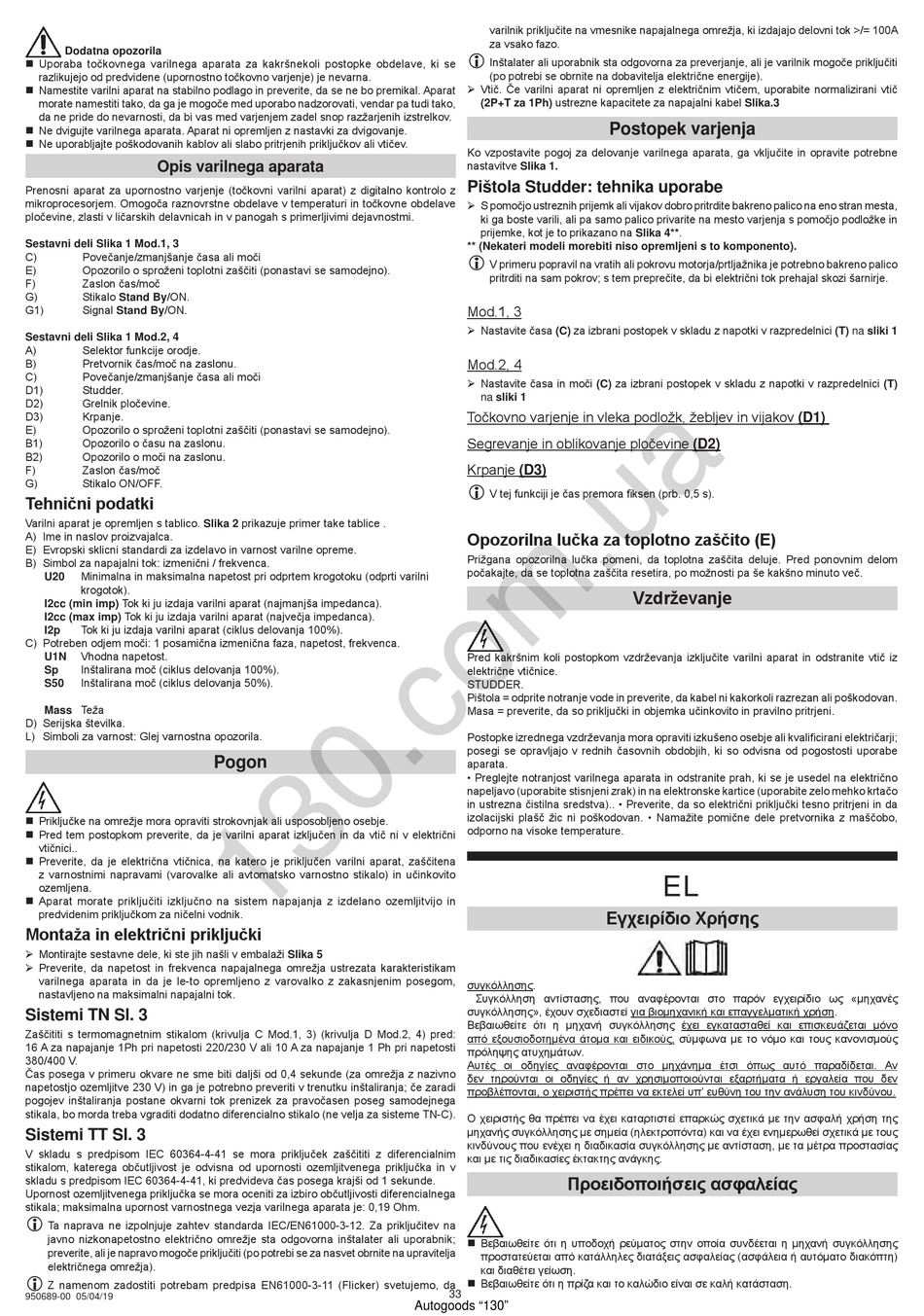

Dodatna opozorila
„ Uporaba točkovnega varilnega aparata za kakršnekoli postopke obdelave, ki se
razlikujejo od predvidene (upornostno točkovno varjenje) je nevarna.
„ Namestite varilni aparat na stabilno podlago in preverite, da se ne bo premikal. Aparat
morate namestiti tako, da ga je mogoče med uporabo nadzorovati, vendar pa tudi tako,
da ne pride do nevarnosti, da bi vas med varjenjem zadel snop razžarjenih izstrelkov.
„ Ne dvigujte varilnega aparata. Aparat ni opremljen z nastavki za dvigovanje.
„ Ne uporabljajte poškodovanih kablov ali slabo pritrjenih priključkov ali vtičev.
Opis varilnega aparata
Prenosni aparat za upornostno varjenje (točkovni varilni aparat) z digitalno kontrolo z
mikroprocesorjem. Omogoča raznovrstne obdelave v temperaturi in točkovne obdelave
pločevine, zlasti v ličarskih delavnicah in v panogah s primerljivimi dejavnostmi.
Sestavni deli Slika 1 Mod.1, 3
C)
Povečanje/zmanjšanje časa ali moči
E)
Opozorilo o sproženi toplotni zaščiti (ponastavi se samodejno).
F)
Zaslon čas/moč
G)
Stikalo Stand By/ON.
G1)
Signal Stand By/ON.
Sestavni deli Slika 1 Mod.2, 4
A)
Selektor funkcije orodje.
B)
Pretvornik čas/moč na zaslonu.
C)
Povečanje/zmanjšanje časa ali moči
D1)
Studder.
D2)
Grelnik pločevine.
D3)
Krpanje.
E)
Opozorilo o sproženi toplotni zaščiti (ponastavi se samodejno).
B1)
Opozorilo o času na zaslonu.
B2)
Opozorilo o moči na zaslonu.
F)
Zaslon čas/moč
G)
Stikalo ON/OFF.
Tehnični podatki
Varilni aparat je opremljen s tablico. Slika 2 prikazuje primer take tablice .
A) Ime in naslov proizvajalca.
E) Evropski sklicni standardi za izdelavo in varnost varilne opreme.
B) Simbol za napajalni tok: izmenični / frekvenca.
Minimalna in maksimalna napetost pri odprtem krogotoku (odprti varilni
U20
krogotok).
I2cc (min imp) Tok ki ju izdaja varilni aparat (najmanjša impedanca).
I2cc (max imp) Tok ki ju izdaja varilni aparat (največja impedanca).
Tok ki ju izdaja varilni aparat (ciklus delovanja 100%).
I2p
C) Potreben odjem moči: 1 posamična izmenična faza, napetost, frekvenca.
Vhodna napetost.
U1N
Inštalirana moč (ciklus delovanja 100%).
Sp
Inštalirana moč (ciklus delovanja 50%).
S50
Mass Teža
D) Serijska številka.
L) Simboli za varnost: Glej varnostna opozorila.
„ Priključke na omrežje mora opraviti strokovnjak ali usposobljeno osebje.
„ Pred tem postopkom preverite, da je varilni aparat izključen in da vtič ni v električni
vtičnici..
„ Preverite, da je električna vtičnica, na katero je priključen varilni aparat, zaščitena
z varnostnimi napravami (varovalke ali avtomatsko varnostno stikalo) in učinkovito
ozemljena.
„ Aparat morate priključiti izključno na sistem napajanja z izdelano ozemljitvijo in
predvidenim priključkom za ničelni vodnik.
Montaža in električni priključki
¾ Montirajte sestavne dele, ki ste jih našli v embalaži Slika 5
¾ Preverite, da napetost in frekvenca napajalnega omrežja ustrezata karakteristikam
varilnega aparata in da je le-to opremljeno z varovalko z zakasnjenim posegom,
nastavljeno na maksimalni napajalni tok.
Sistemi TN Sl. 3
Zaščititi s termomagnetnim stikalom (krivulja C Mod.1, 3) (krivulja D Mod.2, 4) pred:
16 A za napajanje 1Ph pri napetosti 220/230 V ali 10 A za napajanje 1 Ph pri napetosti
380/400 V.
Čas posega v primeru okvare ne sme biti daljši od 0,4 sekunde (za omrežja z nazivno
napetostjo ozemljitve 230 V) in ga je potrebno preveriti v trenutku inštaliranja; če zaradi
pogojev inštaliranja postane okvarni tok prenizek za pravočasen poseg samodejnega
stikala, bo morda treba vgraditi dodatno diferencialno stikalo (ne velja za sisteme TN-C).
Sistemi TT Sl. 3
V skladu s predpisom IEC 60364-4-41 se mora priključek zaščititi z diferencialnim
stikalom, katerega občutljivost je odvisna od upornosti ozemljitvenega priključka in v
skladu s predpisom IEC 60364-4-41, ki predvideva čas posega krajši od 1 sekunde.
Upornost ozemljitvenega priključka se mora oceniti za izbiro občutljivosti diferencialnega
stikala; maksimalna upornost varnostnega vezja varilnega aparata je: 0,19 Ohm.
L
Ta naprava ne izpolnjuje zahtev standarda IEC/EN61000-3-12. Za priključitev na
javno nizkonapetostno električno omrežje sta odgovorna inštalater ali uporabnik;
preverite, ali je napravo mogoče priključiti (po potrebi se za nasvet obrnite na upravitelja
električnega omrežja).
L
Z namenom zadostiti potrebam predpisa EN61000-3-11 (Flicker) svetujemo, da
950689-00 05/04/19
Pogon
varilnik priključite na vmesnike napajalnega omrežja, ki izdajajo delovni tok >/= 100A
za vsako fazo.
L
Inštalater ali uporabnik sta odgovorna za preverjanje, ali je varilnik mogoče priključiti
(po potrebi se obrnite na dobavitelja električne energije).
¾ Vtič. Če varilni aparat ni opremljen z električnim vtičem, uporabite normalizirani vtič
(2P+T za 1Ph) ustrezne kapacitete za napajalni kabel Slika.3
Ko vzpostavite pogoj za delovanje varilnega aparata, ga vključite in opravite potrebne
nastavitve Slika 1.
Pištola Studder: tehnika uporabe
¾ S pomočjo ustreznih prijemk ali vijakov dobro pritrdite bakreno palico na eno stran mesta,
ki ga boste varili, ali pa samo palico privarite na mesto varjenja s pomočjo podložke in
prijemke, kot je to prikazano na Slika 4**.
** (Nekateri modeli morebiti niso opremljeni s to komponento).
L
V primeru popravil na vratih ali pokrovu motorja/prtljažnika je potrebno bakreno palico
pritrditi na sam pokrov; s tem preprečite, da bi električni tok prehajal skozi šarnirje.
Mod.1, 3
¾ Nastavite časa (C) za izbrani postopek v skladu z napotki v razpredelnici (T) na sliki 1
Mod.2, 4
¾ Nastavite časa in moči (C) za izbrani postopek v skladu z napotki v razpredelnici (T)
na sliki 1
Točkovno varjenje in vleka podložk, žebljev in vijakov (D1)
Segrevanje in oblikovanje pločevine (D2)
Krpanje (D3)
L
V tej funkciji je čas premora fiksen (prb. 0,5 s).
Opozorilna lučka za toplotno zaščito )E)
Prižgana opozorilna lučka pomeni, da toplotna zaščita deluje. Pred ponovnim delom
počakajte, da se toplotna zaščita resetira, po možnosti pa še kakšno minuto več.
Pred kakršnim koli postopkom vzdrževanja izključite varilni aparat in odstranite vtič iz
električne vtičnice.
STUDDER.
Pištola = odprite notranje vode in preverite, da kabel ni kakorkoli razrezan ali poškodovan.
Masa = preverite, da so priključki in objemka učinkovito in pravilno pritrjeni.
Postopke izrednega vzdrževanja mora opraviti izkušeno osebje ali kvalificirani električarji;
posegi se opravljajo v rednih časovnih obdobjih, ki so odvisna od pogostosti uporabe
aparata.
• Preglejte notranjost varilnega aparata in odstranite prah, ki se je usedel na električno
napeljavo (uporabite stisnjeni zrak) in na elektronske kartice (uporabite zelo mehko krtačo
in ustrezna čistilna sredstva).. • Preverite, da so električni priključki tesno pritrjeni in da
izolacijski plašč žic ni poškodovan. • Namažite pomične dele pretvornika z maščobo,
odporno na visoke temperature.
συγκόλλησης.
Συγκόλληση αντίστασης, που αναφέρονται στο παρόν εγχειρίδιο ως «μηχανές
συγκόλλησης», έχουν σχεδιαστεί για βιομηχανική και επαγγελματική χρήση.
Βεβαιωθείτε ότι η μηχανή συγκόλλησης έχει εγκατασταθεί και επισκευάζεται μόνο
από εξουσιοδοτημένα άτομα και ειδικούς, σύμφωνα με το νόμο και τους κανονισμούς
πρόληψης ατυχημάτων.
Αυτές οι οδηγίες αναφέρονται στο μηχάνημα έτσι όπως αυτό παραδίδεται. Αν
δεν τηρούνται οι οδηγίες ή αν χρησιμοποιούνται εξαρτήματα ή εργαλεία που δεν
προβλέπονται, ο χειριστής πρέπει να εκτελεί υπ' ευθύνη του την ανάλυση του κινδύνου.
Ο χειριστής θα πρέπει να έχει καταρτιστεί επαρκώς σχετικά με την ασφαλή χρήση της
μηχανής συγκόλλησης με σημεία (ηλεκτροπόντα) και να έχει ενημερωθεί σχετικά με τους
κινδύνους που ενέχει η διαδικασία συγκόλλησης με αντίσταση, με τα μέτρα προστασίας
και με τις διαδικασίες έκτακτης ανάγκης.
Προειδοποιήσεις ασφαλείας
„ Βεβαιωθείτε ότι η υποδοχή ρεύματος στην οποία συνδέεται η μηχανή συγκόλλησης
προστατεύεται από κατάλληλες διατάξεις ασφαλείας (ασφάλεια ή αυτόματο διακόπτη)
και διαθέτει γείωση.
„ Βεβαιωθείτε ότι η πρίζα και το καλώδιο είναι σε καλή κατάσταση.
33
