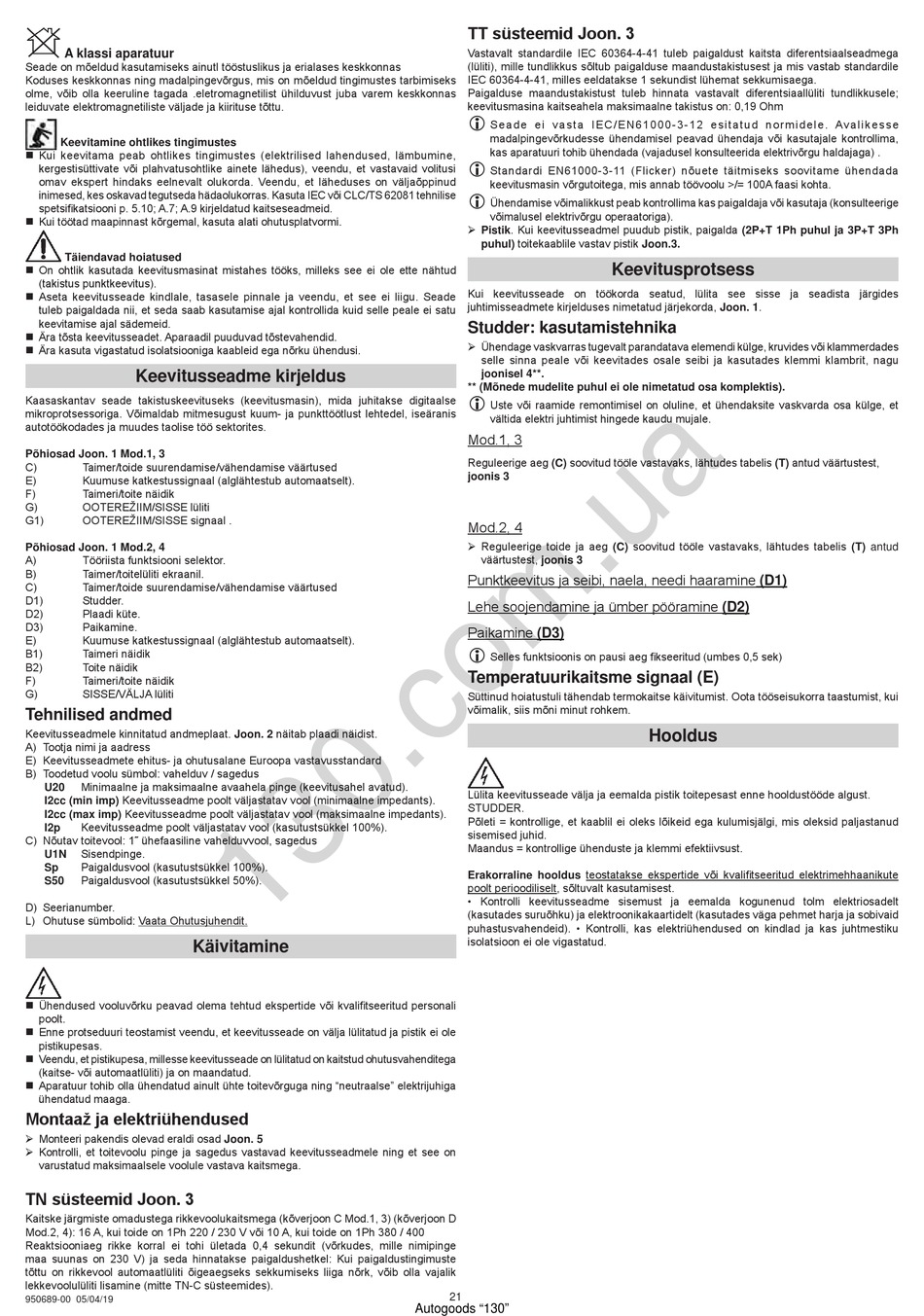

A klassi aparatuur
Seade on mõeldud kasutamiseks ainutl tööstuslikus ja erialases keskkonnas
Koduses keskkonnas ning madalpingevõrgus, mis on mõeldud tingimustes tarbimiseks
olme, võib olla keeruline tagada .eletromagnetilist ühilduvust juba varem keskkonnas
leiduvate elektromagnetiliste väljade ja kiirituse tõttu.
Keevitamine ohtlikes tingimustes
„ Kui keevitama peab ohtlikes tingimustes (elektrilised lahendused, lämbumine,
kergestisüttivate või plahvatusohtlike ainete lähedus), veendu, et vastavaid volitusi
omav ekspert hindaks eelnevalt olukorda. Veendu, et läheduses on väljaõppinud
inimesed, kes oskavad tegutseda hädaolukorras. Kasuta IEC või CLC/TS 62081 tehnilise
spetsifikatsiooni p. 5.10; A.7; A.9 kirjeldatud kaitseseadmeid.
„ Kui töötad maapinnast kõrgemal, kasuta alati ohutusplatvormi.
Täiendavad hoiatused
„ On ohtlik kasutada keevitusmasinat mistahes tööks, milleks see ei ole ette nähtud
(takistus punktkeevitus).
„ Aseta keevitusseade kindlale, tasasele pinnale ja veendu, et see ei liigu. Seade
tuleb paigaldada nii, et seda saab kasutamise ajal kontrollida kuid selle peale ei satu
keevitamise ajal sädemeid.
„ Ära tõsta keevitusseadet. Aparaadil puuduvad tõstevahendid.
„ Ära kasuta vigastatud isolatsiooniga kaableid ega nõrku ühendusi.
Keevitusseadme kirjeldus
Kaasaskantav seade takistuskeevituseks (keevitusmasin), mida juhitakse digitaalse
mikroprotsessoriga. Võimaldab mitmesugust kuum- ja punkttöötlust lehtedel, iseäranis
autotöökodades ja muudes taolise töö sektorites.
Põhiosad Joon. 1 Mod.1, 3
C)
Taimer/toide suurendamise/vähendamise väärtused
E)
Kuumuse katkestussignaal (alglähtestub automaatselt).
F)
Taimeri/toite näidik
G)
OOTEREŽIIM/SISSE lüliti
G1)
OOTEREŽIIM/SISSE signaal .
Põhiosad Joon. 1 Mod.2, 4
A)
Tööriista funktsiooni selektor.
B)
Taimer/toitelüliti ekraanil.
C)
Taimer/toide suurendamise/vähendamise väärtused
D1)
Studder.
D2)
Plaadi küte.
D3)
Paikamine.
E)
Kuumuse katkestussignaal (alglähtestub automaatselt).
B1)
Taimeri näidik
B2)
Toite näidik
F)
Taimeri/toite näidik
G)
SISSE/VÄLJA lüliti
Tehnilised andmed
Keevitusseadmele kinnitatud andmeplaat. Joon. 2 näitab plaadi näidist.
A) Tootja nimi ja aadress
E) Keevitusseadmete ehitus- ja ohutusalane Euroopa vastavusstandard
B) Toodetud voolu sümbol: vahelduv / sagedus
Minimaalne ja maksimaalne avaahela pinge (keevitusahel avatud).
U20
I2cc (min imp) Keevitusseadme poolt väljastatav vool (minimaalne impedants).
I2cc (max imp) Keevitusseadme poolt väljastatav vool (maksimaalne impedants).
Keevitusseadme poolt väljastatav vool (kasutustsükkel 100%).
I2p
C) Nõutav toitevool: 1˜ ühefaasiline vahelduvvool, sagedus
Sisendpinge.
U1N
Paigaldusvool (kasutustsükkel 100%).
Sp
Paigaldusvool (kasutustsükkel 50%).
S50
D) Seerianumber.
L) Ohutuse sümbolid: Vaata Ohutusjuhendit.
Käivitamine
„ Ühendused vooluvõrku peavad olema tehtud ekspertide või kvalifitseeritud personali
poolt.
„ Enne protseduuri teostamist veendu, et keevitusseade on välja lülitatud ja pistik ei ole
pistikupesas.
„ Veendu, et pistikupesa, millesse keevitusseade on lülitatud on kaitstud ohutusvahenditega
(kaitse- või automaatlüliti) ja on maandatud.
„ Aparatuur tohib olla ühendatud ainult ühte toitevõrguga ning "neutraalse" elektrijuhiga
ühendatud maaga.
Montaaž ja elektriühendused
¾ Monteeri pakendis olevad eraldi osad Joon. 5
¾ Kontrolli, et toitevoolu pinge ja sagedus vastavad keevitusseadmele ning et see on
varustatud maksimaalsele voolule vastava kaitsmega.
TN süsteemid Joon. 3
Kaitske järgmiste omadustega rikkevoolukaitsmega (kõverjoon C Mod.1, 3) (kõverjoon D
Mod.2, 4): 16 A, kui toide on 1Ph 220 / 230 V või 10 A, kui toide on 1Ph 380 / 400
Reaktsiooniaeg rikke korral ei tohi ületada 0,4 sekundit (võrkudes, mille nimipinge
maa suunas on 230 V) ja seda hinnatakse paigaldushetkel: Kui paigaldustingimuste
tõttu on rikkevool automaatlüliti õigeaegseks sekkumiseks liiga nõrk, võib olla vajalik
lekkevoolulüliti lisamine (mitte TN-C süsteemides).
950689-00 05/04/19
TT süsteemid Joon. 3
Vastavalt standardile IEC 60364-4-41 tuleb paigaldust kaitsta diferentsiaalseadmega
(lüliti), mille tundlikkus sõltub paigalduse maandustakistusest ja mis vastab standardile
IEC 60364-4-41, milles eeldatakse 1 sekundist lühemat sekkumisaega.
Paigalduse maandustakistust tuleb hinnata vastavalt diferentsiaallüliti tundlikkusele;
keevitusmasina kaitseahela maksimaalne takistus on: 0,19 Ohm
L
S e a d e e i v a s t a I E C / E N 6 1 0 0 0 - 3 - 1 2 e s i t a t u d n o r m i d e l e . Av a l i k e s s e
madalpingevõrkudesse ühendamisel peavad ühendaja või kasutajale kontrollima,
kas aparatuuri tohib ühendada (vajadusel konsulteerida elektrivõrgu haldajaga) .
L
Standardi EN61000-3-11 (Flicker) nõuete täitmiseks soovitame ühendada
keevitusmasin võrgutoitega, mis annab töövoolu >/= 100A faasi kohta.
L
Ühendamise võimalikkust peab kontrollima kas paigaldaja või kasutaja (konsulteerige
võimalusel elektrivõrgu operaatoriga).
¾ Pistik. Kui keevitusseadmel puudub pistik, paigalda (2P+T 1Ph puhul ja 3P+T 3Ph
puhul) toitekaablile vastav pistik Joon.3.
Kui keevitusseade on töökorda seatud, lülita see sisse ja seadista järgides
juhtimisseadmete kirjelduses nimetatud järjekorda, Joon. 1.
Studder: kasutamistehnika
¾ Ühendage vaskvarras tugevalt parandatava elemendi külge, kruvides või klammerdades
selle sinna peale või keevitades osale seibi ja kasutades klemmi klambrit, nagu
joonisel 4**.
** (Mõnede mudelite puhul ei ole nimetatud osa komplektis).
L
Uste või raamide remontimisel on oluline, et ühendaksite vaskvarda osa külge, et
vältida elektri juhtimist hingede kaudu mujale.
Mod.1, 3
Reguleerige aeg (C) soovitud tööle vastavaks, lähtudes tabelis (T) antud väärtustest,
joonis 3
Mod.2, 4
¾ Reguleerige toide ja aeg (C) soovitud tööle vastavaks, lähtudes tabelis (T) antud
väärtustest, joonis 3
Punktkeevitus ja seibi, naela, needi haaramine (D1)
Lehe soojendamine ja ümber pööramine (D2)
Paikamine (D3)
L
Selles funktsioonis on pausi aeg fikseeritud (umbes 0,5 sek)
Temperatuurikaitsme signaal (E)
Süttinud hoiatustuli tähendab termokaitse käivitumist. Oota tööseisukorra taastumist, kui
võimalik, siis mõni minut rohkem.
Lülita keevitusseade välja ja eemalda pistik toitepesast enne hooldustööde algust.
STUDDER.
Põleti = kontrollige, et kaablil ei oleks lõikeid ega kulumisjälgi, mis oleksid paljastanud
sisemised juhid.
Maandus = kontrollige ühenduste ja klemmi efektiivsust.
Erakorraline hooldus teostatakse ekspertide või kvalifitseeritud elektrimehhaanikute
poolt perioodiliselt, sõltuvalt kasutamisest.
• Kontrolli keevitusseadme sisemust ja eemalda kogunenud tolm elektriosadelt
(kasutades suruõhku) ja elektroonikakaartidelt (kasutades väga pehmet harja ja sobivaid
puhastusvahendeid). • Kontrolli, kas elektriühendused on kindlad ja kas juhtmestiku
isolatsioon ei ole vigastatud.
21
Autogoods "130"
Keevitusprotsess
Hooldus
