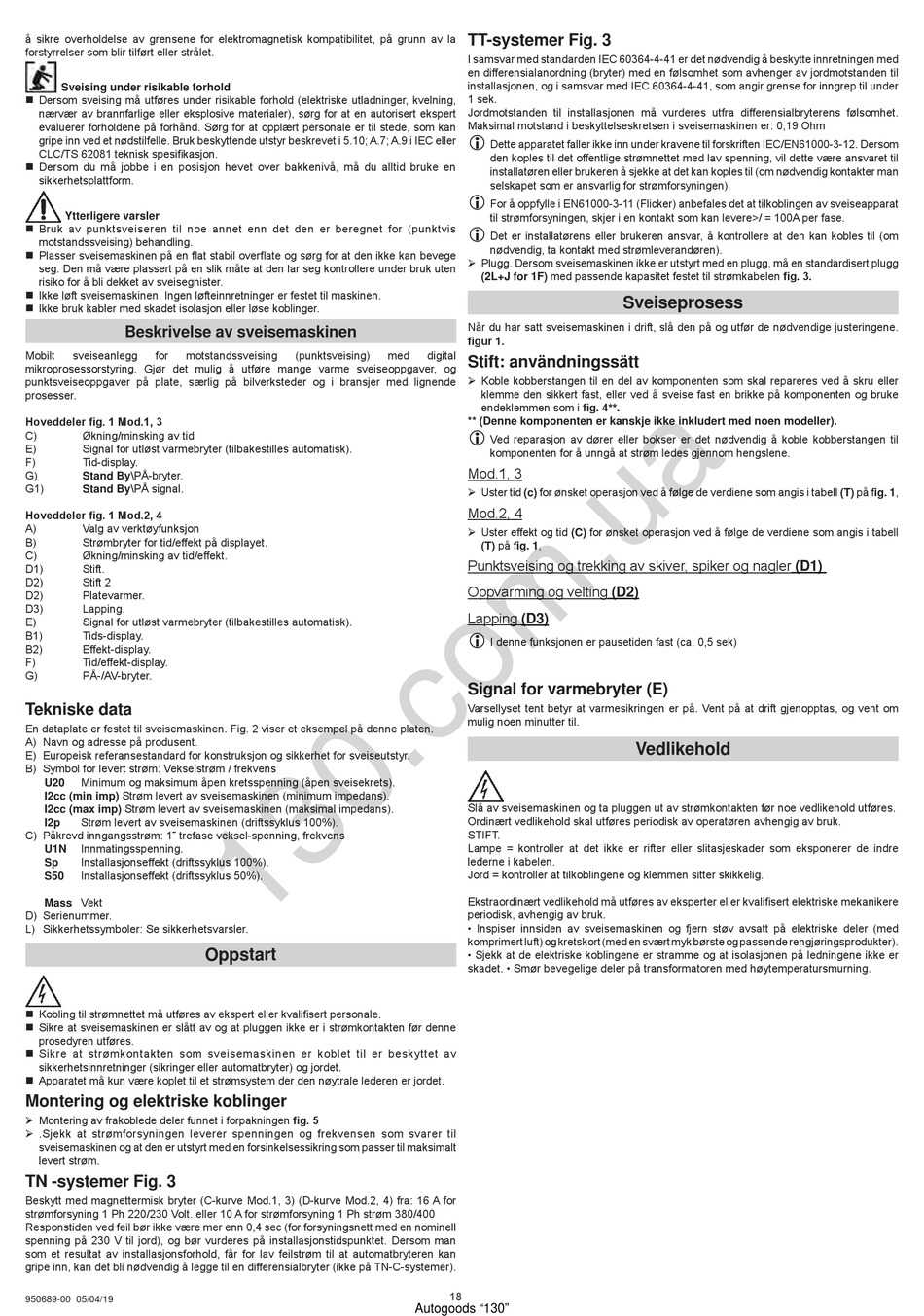

å sikre overholdelse av grensene for elektromagnetisk kompatibilitet, på grunn av la
forstyrrelser som blir tilført eller strålet.
Sveising under risikable forhold
„ Dersom sveising må utføres under risikable forhold (elektriske utladninger, kvelning,
nærvær av brannfarlige eller eksplosive materialer), sørg for at en autorisert ekspert
evaluerer forholdene på forhånd. Sørg for at opplært personale er til stede, som kan
gripe inn ved et nødstilfelle. Bruk beskyttende utstyr beskrevet i 5.10; A.7; A.9 i IEC eller
CLC/TS 62081 teknisk spesifikasjon.
„ Dersom du må jobbe i en posisjon hevet over bakkenivå, må du alltid bruke en
sikkerhetsplattform.
Ytterligere varsler
„ Bruk av punktsveiseren til noe annet enn det den er beregnet for (punktvis
motstandssveising) behandling.
„ Plasser sveisemaskinen på en flat stabil overflate og sørg for at den ikke kan bevege
seg. Den må være plassert på en slik måte at den lar seg kontrollere under bruk uten
risiko for å bli dekket av sveisegnister.
„ Ikke løft sveisemaskinen. Ingen løfteinnretninger er festet til maskinen.
„ Ikke bruk kabler med skadet isolasjon eller løse koblinger.
Beskrivelse av sveisemaskinen
Mobilt
sveiseanlegg
for
motstandssveising
mikroprosessorstyring. Gjør det mulig å utføre mange varme sveiseoppgaver, og
punktsveiseoppgaver på plate, særlig på bilverksteder og i bransjer med lignende
prosesser.
Hoveddeler fig. 1 Mod.1, 3
C)
Økning/minsking av tid
E)
Signal for utløst varmebryter (tilbakestilles automatisk).
F)
Tid-display.
G)
Stand By\PÅ-bryter.
G1)
Stand By\PÅ signal.
Hoveddeler fig. 1 Mod.2, 4
A)
Valg av verktøyfunksjon
B)
Strømbryter for tid/effekt på displayet.
C)
Økning/minsking av tid/effekt.
D1)
Stift.
D2)
Stift 2
D2)
Platevarmer.
D3)
Lapping.
E)
Signal for utløst varmebryter (tilbakestilles automatisk).
B1)
Tids-display.
B2)
Effekt-display.
F)
Tid/effekt-display.
G)
PÅ-/AV-bryter.
Tekniske data
En dataplate er festet til sveisemaskinen. Fig. 2 viser et eksempel på denne platen.
A) Navn og adresse på produsent.
E) Europeisk referansestandard for konstruksjon og sikkerhet for sveiseutstyr.
B) Symbol for levert strøm: Vekselstrøm / frekvens
Minimum og maksimum åpen kretsspenning (åpen sveisekrets).
U20
I2cc (min imp) Strøm levert av sveisemaskinen (minimum impedans).
I2cc (max imp) Strøm levert av sveisemaskinen (maksimal impedans).
Strøm levert av sveisemaskinen (driftssyklus 100%).
I2p
C) Påkrevd inngangsstrøm: 1˜ trefase veksel-spenning, frekvens
Innmatingsspenning.
U1N
Installasjonseffekt (driftssyklus 100%).
Sp
Installasjonseffekt (driftssyklus 50%).
S50
Mass Vekt
D) Serienummer.
L) Sikkerhetssymboler: Se sikkerhetsvarsler.
„ Kobling til strømnettet må utføres av ekspert eller kvalifisert personale.
„ Sikre at sveisemaskinen er slått av og at pluggen ikke er i strømkontakten før denne
prosedyren utføres.
„ Sikre at strømkontakten som sveisemaskinen er koblet til er beskyttet av
sikkerhetsinnretninger (sikringer eller automatbryter) og jordet.
„ Apparatet må kun være koplet til et strømsystem der den nøytrale lederen er jordet.
Montering og elektriske koblinger
¾ Montering av frakoblede deler funnet i forpakningen fig. 5
¾ .Sjekk at strømforsyningen leverer spenningen og frekvensen som svarer til
sveisemaskinen og at den er utstyrt med en forsinkelsessikring som passer til maksimalt
levert strøm.
TN -systemer Fig. 3
Beskytt med magnettermisk bryter (C-kurve Mod.1, 3) (D-kurve Mod.2, 4) fra: 16 A for
strømforsyning 1 Ph 220/230 Volt. eller 10 A for strømforsyning 1 Ph strøm 380/400
Responstiden ved feil bør ikke være mer enn 0,4 sec (for forsyningsnett med en nominell
spenning på 230 V til jord), og bør vurderes på installasjonstidspunktet. Dersom man
som et resultat av installasjonsforhold, får for lav feilstrøm til at automatbryteren kan
gripe inn, kan det bli nødvendig å legge til en differensialbryter (ikke på TN-C-systemer).
950689-00 05/04/19
(punktsveising)
Oppstart
TT-systemer Fig. 3
I samsvar med standarden IEC 60364-4-41 er det nødvendig å beskytte innretningen med
en differensialanordning (bryter) med en følsomhet som avhenger av jordmotstanden til
installasjonen, og i samsvar med IEC 60364-4-41, som angir grense for inngrep til under
1 sek.
Jordmotstanden til installasjonen må vurderes utfra differensialbryterens følsomhet.
Maksimal motstand i beskyttelseskretsen i sveisemaskinen er: 0,19 Ohm
L
Dette apparatet faller ikke inn under kravene til forskriften IEC/EN61000-3-12. Dersom
den koples til det offentlige strømnettet med lav spenning, vil dette være ansvaret til
installatøren eller brukeren å sjekke at det kan koples til (om nødvendig kontakter man
selskapet som er ansvarlig for strømforsyningen).
L
For å oppfylle i EN61000-3-11 (Flicker) anbefales det at tilkoblingen av sveiseapparat
til strømforsyningen, skjer i en kontakt som kan levere>/ = 100A per fase.
L
Det er installatørens eller brukeren ansvar, å kontrollere at den kan kobles til (om
nødvendig, ta kontakt med strømleverandøren).
¾ Plugg. Dersom sveisemaskinen ikke er utstyrt med en plugg, må en standardisert plugg
(2L+J for 1F) med passende kapasitet festet til strømkabelen fig. 3.
Når du har satt sveisemaskinen i drift, slå den på og utfør de nødvendige justeringene.
figur 1.
med
digital
Stift: användningssätt
¾ Koble kobberstangen til en del av komponenten som skal repareres ved å skru eller
klemme den sikkert fast, eller ved å sveise fast en brikke på komponenten og bruke
endeklemmen som i fig. 4**.
** (Denne komponenten er kanskje ikke inkludert med noen modeller).
L
Ved reparasjon av dører eller bokser er det nødvendig å koble kobberstangen til
komponenten for å unngå at strøm ledes gjennom hengslene.
Mod.1, 3
¾ Uster tid (c) for ønsket operasjon ved å følge de verdiene som angis i tabell (T) på fig. 1,
Mod.2, 4
¾ Uster effekt og tid (C) for ønsket operasjon ved å følge de verdiene som angis i tabell
(T) på fig. 1,
Punktsveising og trekking av skiver, spiker og nagler (D1)
Oppvarming og velting (D2)
Lapping (D3)
L
I denne funksjonen er pausetiden fast (ca. 0,5 sek)
Signal for varmebryter (E)
Varsellyset tent betyr at varmesikringen er på. Vent på at drift gjenopptas, og vent om
mulig noen minutter til.
Slå av sveisemaskinen og ta pluggen ut av strømkontakten før noe vedlikehold utføres.
Ordinært vedlikehold skal utføres periodisk av operatøren avhengig av bruk.
STIFT.
Lampe = kontroller at det ikke er rifter eller slitasjeskader som eksponerer de indre
lederne i kabelen.
Jord = kontroller at tilkoblingene og klemmen sitter skikkelig.
Ekstraordinært vedlikehold må utføres av eksperter eller kvalifisert elektriske mekanikere
periodisk, avhengig av bruk.
• Inspiser innsiden av sveisemaskinen og fjern støv avsatt på elektriske deler (med
komprimert luft) og kretskort (med en svært myk børste og passende rengjøringsprodukter).
• Sjekk at de elektriske koblingene er stramme og at isolasjonen på ledningene ikke er
skadet. • Smør bevegelige deler på transformatoren med høytemperatursmurning.
