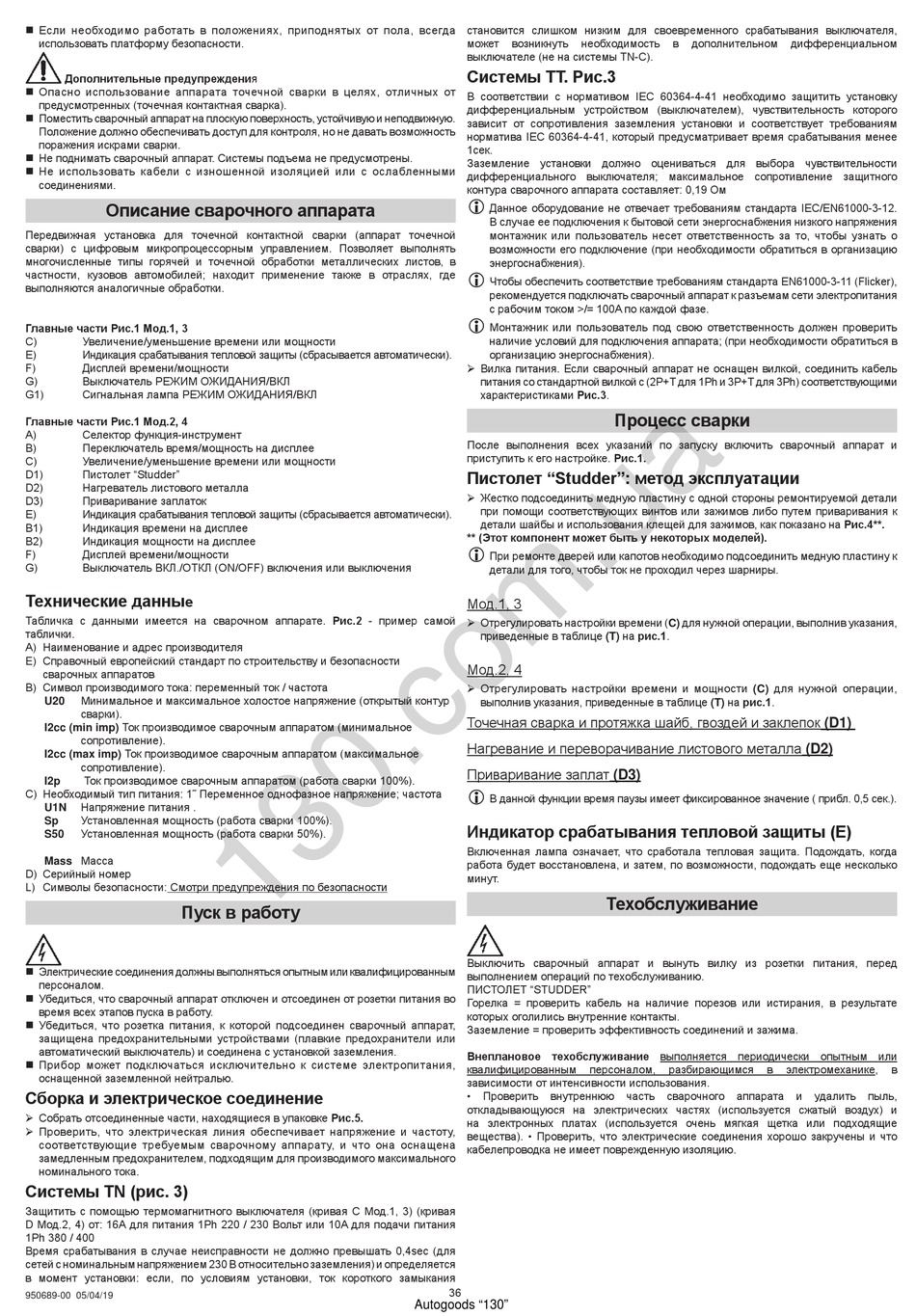

„ Если необходимо работать в положениях, приподнятых от пола, всегда
использовать платформу безопасности.
Дополнительные предупреждения
„ Опасно использование аппарата точечной сварки в целях, отличных от
предусмотренных (точечная контактная сварка).
„ Поместить сварочный аппарат на плоскую поверхность, устойчивую и неподвижную.
Положение должно обеспечивать доступ для контроля, но не давать возможность
поражения искрами сварки.
„ Не поднимать сварочный аппарат. Системы подъема не предусмотрены.
„ Не использовать кабели с изношенной изоляцией или с ослабленными
соединениями.
Описание сварочного аппарата
Передвижная установка для точечной контактной сварки (аппарат точечной
сварки) с цифровым микропроцессорным управлением. Позволяет выполнять
многочисленные типы горячей и точечной обработки металлических листов, в
частности, кузовов автомобилей; находит применение также в отраслях, где
выполняются аналогичные обработки.
Главные части Рис.1 Мод.1, 3
C)
Увеличение/уменьшение времени или мощности
E)
Индикация срабатывания тепловой защиты (сбрасывается автоматически).
F)
Дисплей времени/мощности
G)
Выключатель РЕЖИМ ОЖИДАНИЯ/ВКЛ
G1)
Сигнальная лампа РЕЖИМ ОЖИДАНИЯ/ВКЛ
Главные части Рис.1 Мод.2, 4
A)
Селектор функция-инструмент
B)
Переключатель время/мощность на дисплее
C)
Увеличение/уменьшение времени или мощности
D1)
Пистолет "Studder"
D2)
Нагреватель листового металла
D3)
Приваривание заплаток
E)
Индикация срабатывания тепловой защиты (сбрасывается автоматически).
B1)
Индикация времени на дисплее
B2)
Индикация мощности на дисплее
F)
Дисплей времени/мощности
G)
Выключатель ВКЛ./ОТКЛ (ON/OFF) включения или выключения
Технические данны
е
Табличка с данными имеется на сварочном аппарате. Рис.2 - пример самой
таблички.
A) Наименование и адрес производителя
E) Справочный европейский стандарт по строительству и безопасности
сварочных аппаратов
B) Символ производимого тока: переменный ток / частота
Минимальное и максимальное холостое напряжение (открытый контур
U20
сварки).
I2cc (min imp) Ток производимое сварочным аппаратом (минимальное
сопротивление).
I2cc (max imp) Ток производимое сварочным аппаратом (максимальное
сопротивление).
Ток производимое сварочным аппаратом (работа сварки 100%).
I2p
C) Необходимый тип питания: 1˜ Переменное однофазное напряжение; частота
Напряжение питания .
U1N
Установленная мощность (работа сварки 100%).
Sp
Установленная мощность (работа сварки 50%).
S50
Mass Масса
D) Серийный номер
L) Символы безопасности: Смотри предупреждения по безопасности
Пуск в работу
„ Электрические соединения должны выполняться опытным или квалифицированным
персоналом.
„ Убедиться, что сварочный аппарат отключен и отсоединен от розетки питания во
время всех этапов пуска в работу.
„ Убедиться, что розетка питания, к которой подсоединен сварочный аппарат,
защищена предохранительными устройствами (плавкие предохранители или
автоматический выключатель) и соединена с установкой заземления.
„ Прибор может подключаться исключительно к системе электропитания,
оснащенной заземленной нейтралью.
Сборка и электрическое соединение
¾ Собрать отсоединенные части, находящиеся в упаковке Рис.5.
¾ Проверить, что электрическая линия обеспечивает напряжение и частоту,
соответствующие требуемым сварочному аппарату, и что она оснащена
замедленным предохранителем, подходящим для производимого максимального
номинального тока.
Системы TN )рис. 3)
Защитить с помощью термомагнитного выключателя (кривая C Мод.1, 3) (кривая
D Мод.2, 4) от: 16А для питания 1Ph 220 / 230 Вольт или 10A для подачи питания
1Ph 380 / 400
Время срабатывания в случае неисправности не должно превышать 0,4sec (для
сетей с номинальным напряжением 230 В относительно заземления) и определяется
в момент установки: если, по условиям установки, ток короткого замыкания
950689-00 05/04/19
становится слишком низким для своевременного срабатывания выключателя,
может
возникнуть
необходимость
выключателе (не на системы TN-C).
Системы ТТ. Рис.3
В соответствии с нормативом IEC 60364-4-41 необходимо защитить установку
дифференциальным устройством (выключателем), чувствительность которого
зависит от сопротивления заземления установки и соответствует требованиям
норматива IEC 60364-4-41, который предусматривает время срабатывания менее
1сек.
Заземление установки должно оцениваться для выбора чувствительности
дифференциального выключателя; максимальное сопротивление защитного
контура сварочного аппарата составляет: 0,19 Ом
L
Данное оборудование не отвечает требованиям стандарта IEC/EN61000-3-12.
В случае ее подключения к бытовой сети энергоснабжения низкого напряжения
монтажник или пользователь несет ответственность за то, чтобы узнать о
возможности его подключение (при необходимости обратиться в организацию
энергоснабжения).
L
Чтобы обеспечить соответствие требованиям стандарта EN61000-3-11 (Flicker),
рекомендуется подключать сварочный аппарат к разъемам сети электропитания
с рабочим током >/= 100A по каждой фазе.
L
Монтажник или пользователь под свою ответственность должен проверить
наличие условий для подключения аппарата; (при необходимости обратиться в
организацию энергоснабжения).
¾ Вилка питания. Если сварочный аппарат не оснащен вилкой, соединить кабель
питания со стандартной вилкой с (2P+T для 1Ph и 3P+T для 3Ph) соответствующими
характеристиками Рис.3.
После выполнения всех указаний по запуску включить сварочный аппарат и
приступить к его настройке. Рис.1.
Пистолет "Studder": метод эксплуатации
¾ Жестко подсоединить медную пластину с одной стороны ремонтируемой детали
при помощи соответствующих винтов или зажимов либо путем приваривания к
детали шайбы и использования клещей для зажимов, как показано на Рис.4**.
** )Этот компонент может быть у некоторых моделей).
L
При ремонте дверей или капотов необходимо подсоединить медную пластину к
детали для того, чтобы ток не проходил через шарниры.
Мод.1, 3
¾ Отрегулировать настройки времени (C) для нужной операции, выполнив указания,
приведенные в таблице (T) на рис.1.
Мод.2, 4
¾ Отрегулировать настройки времени и мощности (C) для нужной операции,
выполнив указания, приведенные в таблице (T) на рис.1.
Точечная сварка и протяжка шайб, гвоздей и заклепок (D1)
Нагревание и переворачивание листового металла (D2)
Приваривание заплат (D3)
L
В данной функции время паузы имеет фиксированное значение ( прибл. 0,5 сек.).
Индикатор срабатывания тепловой защиты )E)
Включенная лампа означает, что сработала тепловая защита. Подождать, когда
работа будет восстановлена, и затем, по возможности, подождать еще несколько
минут.
Выключить сварочный аппарат и вынуть вилку из розетки питания, перед
выполнением операций по техобслуживанию.
ПИСТОЛЕТ "STUDDER"
Горелка = проверить кабель на наличие порезов или истирания, в результате
которых оголились внутренние контакты.
Заземление = проверить эффективность соединений и зажима.
Внеплановое техобслуживание выполняется периодически опытным или
квалифицированным
зависимости от интенсивности использования.
•
Проверить
внутреннюю
откладывающуюся на электрических частях (используется сжатый воздух) и
на электронных платах (используется очень мягкая щетка или подходящие
вещества). • Проверить, что электрические соединения хорошо закручены и что
кабелепроводка не имеет поврежденную изоляцию.
36
Autogoods "130"
в
дополнительном
Процесс сварки
Техобслуживание
персоналом,
разбирающимся
часть
сварочного
аппарата
дифференциальном
в
электромеханике,
в
и
удалить
пыль,
