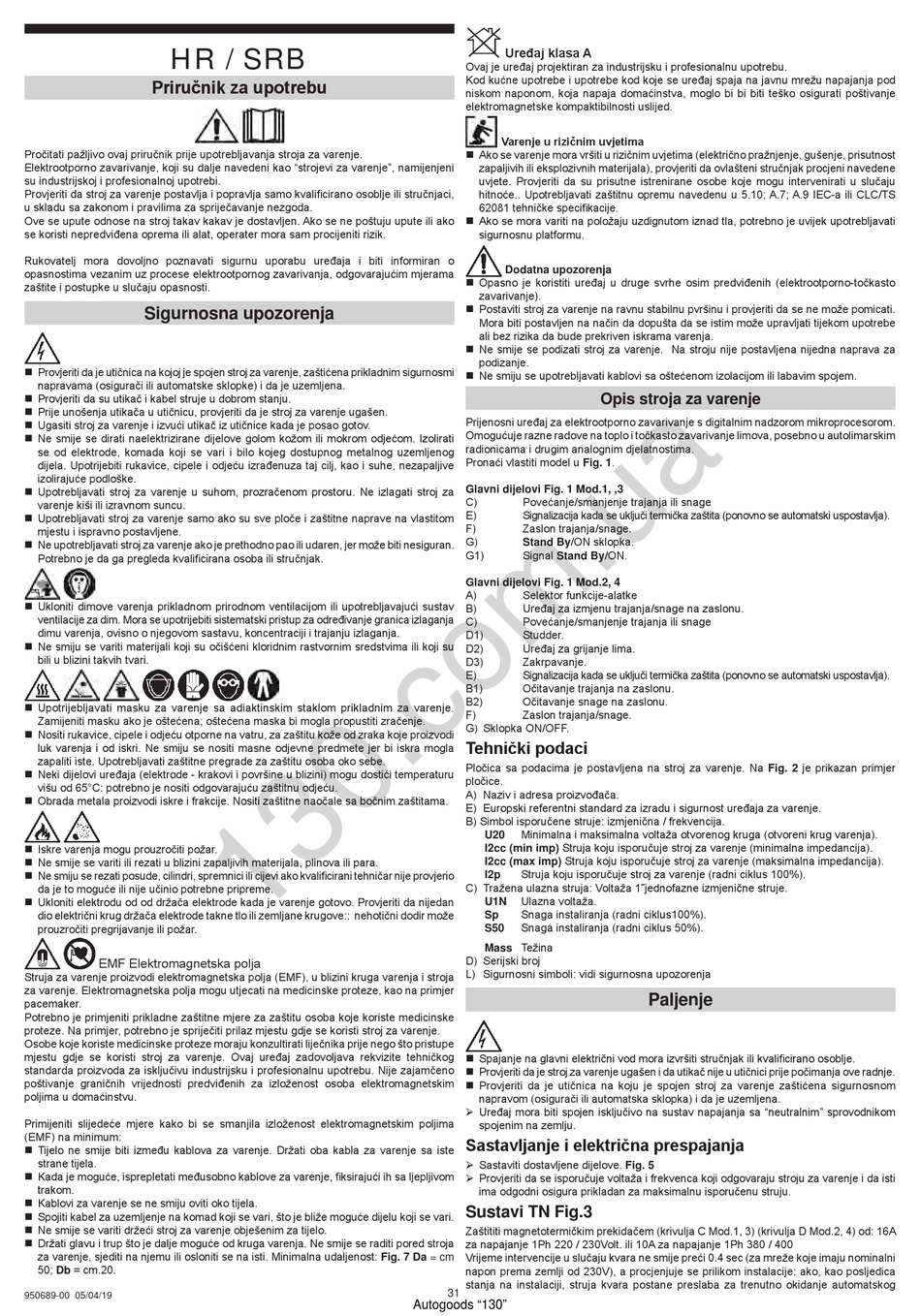

HR / SRB
Priručnik za upotrebu
Pročitati pažljivo ovaj priručnik prije upotrebljavanja stroja za varenje.
Elektrootporno zavarivanje, koji su dalje navedeni kao "strojevi za varenje", namijenjeni
su industrijskoj i profesionalnoj upotrebi.
Provjeriti da stroj za varenje postavlja i popravlja samo kvalificirano osoblje ili stručnjaci,
u skladu sa zakonom i pravilima za spriječavanje nezgoda.
Ove se upute odnose na stroj takav kakav je dostavljen. Ako se ne poštuju upute ili ako
se koristi nepredviđena oprema ili alat, operater mora sam procijeniti rizik.
Rukovatelj mora dovoljno poznavati sigurnu uporabu uređaja i biti informiran o
opasnostima vezanim uz procese elektrootpornog zavarivanja, odgovarajućim mjerama
zaštite i postupke u slučaju opasnosti.
Sigurnosna upozorenja
„ Provjeriti da je utičnica na kojoj je spojen stroj za varenje, zaštićena prikladnim sigurnosmi
napravama (osigurači ili automatske sklopke) i da je uzemljena.
„ Provjeriti da su utikač i kabel struje u dobrom stanju.
„ Prije unošenja utikača u utičnicu, provjeriti da je stroj za varenje ugašen.
„ Ugasiti stroj za varenje i izvući utikač iz utičnice kada je posao gotov.
„ Ne smije se dirati naelektrizirane dijelove golom kožom ili mokrom odjećom. Izolirati
se od elektrode, komada koji se vari i bilo kojeg dostupnog metalnog uzemljenog
dijela. Upotrijebiti rukavice, cipele i odjeću izrađenuza taj cilj, kao i suhe, nezapaljive
izolirajuće podloške.
„ Upotrebljavati stroj za varenje u suhom, prozračenom prostoru. Ne izlagati stroj za
varenje kiši ili izravnom suncu.
„ Upotrebljavati stroj za varenje samo ako su sve ploče i zaštitne naprave na vlastitom
mjestu i ispravno postavljene.
„ Ne upotrebljavati stroj za varenje ako je prethodno pao ili udaren, jer može biti nesiguran.
Potrebno je da ga pregleda kvalificirana osoba ili stručnjak.
„ Ukloniti dimove varenja prikladnom prirodnom ventilacijom ili upotrebljavajući sustav
ventilacije za dim. Mora se upotrijebiti sistematski pristup za određivanje granica izlaganja
dimu varenja, ovisno o njegovom sastavu, koncentraciji i trajanju izlaganja.
„ Ne smiju se variti materijali koji su očišćeni kloridnim rastvornim sredstvima ili koji su
bili u blizini takvih tvari.
„ Upotrijebljavati masku za varenje sa adiaktinskim staklom prikladnim za varenje.
Zamijeniti masku ako je oštećena; oštećena maska bi mogla propustiti zračenje.
„ Nositi rukavice, cipele i odjeću otporne na vatru, za zaštitu kože od zraka koje proizvodi
luk varenja i od iskri. Ne smiju se nositi masne odjevne predmete jer bi iskra mogla
zapaliti iste. Upotrebljavati zaštitne pregrade za zaštitu osoba oko sebe.
„ Neki dijelovi uređaja (elektrode - krakovi i površine u blizini) mogu dostići temperaturu
višu od 65°C: potrebno je nositi odgovarajuću zaštitnu odjeću.
„ Obrada metala proizvodi iskre i frakcije. Nositi zaštitne naočale sa bočnim zaštitama.
„ Iskre varenja mogu prouzročiti požar.
„ Ne smije se variti ili rezati u blizini zapaljivih materijala, plinova ili para.
„ Ne smiju se rezati posude, cilindri, spremnici ili cijevi ako kvalificirani tehničar nije provjerio
da je to moguće ili nije učinio potrebne pripreme.
„ Ukloniti elektrodu od od držača elektrode kada je varenje gotovo. Provjeriti da nijedan
dio električni krug držača elektrode takne tlo ili zemljane krugove:: nehotični dodir može
prouzročiti pregrijavanje ili požar.
EMF Elektromagnetska polja
Struja za varenje proizvodi elektromagnetska polja (EMF), u blizini kruga varenja i stroja
za varenje. Elektromagnetska polja mogu utjecati na medicinske proteze, kao na primjer
pacemaker.
Potrebno je primjeniti prikladne zaštitne mjere za zaštitu osoba koje koriste medicinske
proteze. Na primjer, potrebno je spriječiti prilaz mjestu gdje se koristi stroj za varenje.
Osobe koje koriste medicinske proteze moraju konzultirati liječnika prije nego što pristupe
mjestu gdje se koristi stroj za varenje. Ovaj uređaj zadovoljava rekvizite tehničkog
standarda proizvoda za isključivu industrijsku i profesionalnu upotrebu. Nije zajamčeno
poštivanje graničnih vrijednosti predviđenih za izloženost osoba elektromagnetskim
poljima u domaćinstvu.
Primijeniti slijedeće mjere kako bi se smanjila izloženost elektromagnetskim poljima
(EMF) na minimum:
„ Tijelo ne smije biti između kablova za varenje. Držati oba kabla za varenje sa iste
strane tijela.
„ Kada je moguće, isprepletati međusobno kablove za varenje, fiksirajući ih sa ljepljivom
trakom.
„ Kablovi za varenje se ne smiju oviti oko tijela.
„ Spojiti kabel za uzemljenje na komad koji se vari, što je bliže moguće dijelu koji se vari.
„ Ne smije se variti držeći stroj za varenje obješenim za tijelo.
„ Držati glavu i trup što je dalje moguće od kruga varenja. Ne smije se raditi pored stroja
za varenje, sjediti na njemu ili osloniti se na isti. Minimalna udaljenost: Fig. 7 Da = cm
50; Db = cm.20.
950689-00 05/04/19
Uređaj klasa A
Ovaj je uređaj projektiran za industrijsku i profesionalnu upotrebu.
Kod kućne upotrebe i upotrebe kod koje se uređaj spaja na javnu mrežu napajanja pod
niskom naponom, koja napaja domaćinstva, moglo bi bi biti teško osigurati poštivanje
elektromagnetske kompaktibilnosti uslijed.
Varenje u rizičnim uvjetima
„ Ako se varenje mora vršiti u rizičnim uvjetima (električno pražnjenje, gušenje, prisutnost
zapaljivih ili eksplozivnih materijala), provjeriti da ovlašteni stručnjak procjeni navedene
uvjete. Provjeriti da su prisutne istrenirane osobe koje mogu intervenirati u slučaju
hitnoće.. Upotrebljavati zaštitnu opremu navedenu u 5.10; A.7; A.9 IEC-a ili CLC/TS
62081 tehničke specifikacije.
„ Ako se mora variti na položaju uzdignutom iznad tla, potrebno je uvijek upotrebljavati
sigurnosnu platformu.
Dodatna upozorenja
„ Opasno je koristiti uređaj u druge svrhe osim predviđenih (elektrootporno-točkasto
zavarivanje).
„ Postaviti stroj za varenje na ravnu stabilnu pvršinu i provjeriti da se ne može pomicati.
Mora biti postavljen na način da dopušta da se istim može upravljati tijekom upotrebe
ali bez rizika da bude prekriven iskrama varenja.
„ Ne smije se podizati stroj za varenje. Na stroju nije postavljena nijedna naprava za
podizanje.
„ Ne smiju se upotrebljavati kablovi sa oštećenom izolacijom ili labavim spojem.
Prijenosni uređaj za elektrootporno zavarivanje s digitalnim nadzorom mikroprocesorom.
Omogućuje razne radove na toplo i točkasto zavarivanje limova, posebno u autolimarskim
radionicama i drugim analognim djelatnostima.
Pronaći vlastiti model u Fig. 1.
Glavni dijelovi Fig. 1 Mod.1, ,3
C)
Povećanje/smanjenje trajanja ili snage
E)
Signalizacija kada se uključi termička zaštita (ponovno se automatski uspostavlja).
F)
Zaslon trajanja/snage.
G)
Stand By/ON sklopka.
G1)
Signal Stand By/ON.
Glavni dijelovi Fig. 1 Mod.2, 4
A)
Selektor funkcije-alatke
B)
Uređaj za izmjenu trajanja/snage na zaslonu.
C)
Povećanje/smanjenje trajanja ili snage
D1)
Studder.
D2)
Uređaj za grijanje lima.
D3)
Zakrpavanje.
E)
Signalizacija kada se uključi termička zaštita (ponovno se automatski uspostavlja).
B1)
Očitavanje trajanja na zaslonu.
B2)
Očitavanje snage na zaslonu.
F)
Zaslon trajanja/snage.
G) Sklopka ON/OFF.
Tehnički podaci
Pločica sa podacima je postavljena na stroj za varenje. Na Fig. 2 je prikazan primjer
pločice.
A) Naziv i adresa proizvođača.
E) Europski referentni standard za izradu i sigurnost uređaja za varenje.
B) Simbol isporučene struje: izmjenična / frekvencija.
Minimalna i maksimalna voltaža otvorenog kruga (otvoreni krug varenja).
U20
I2cc (min imp) Struja koju isporučuje stroj za varenje (minimalna impedancija).
I2cc (max imp) Struja koju isporučuje stroj za varenje (maksimalna impedancija).
Struja koju isporučuje stroj za varenje (radni ciklus 100%).
I2p
C) Tražena ulazna struja: Voltaža 1˜jednofazne izmjenične struje.
Ulazna voltaža.
U1N
Snaga instaliranja (radni ciklus100%).
Sp
Snaga instaliranja (radni ciklus 50%).
S50
Mass Težina
D) Serijski broj
L) Sigurnosni simboli: vidi sigurnosna upozorenja
„ Spajanje na glavni električni vod mora izvršiti stručnjak ili kvalificirano osoblje.
„ Provjeriti da je stroj za varenje ugašen i da utikač nije u utičnici prije počimanja ove radnje.
„ Provjeriti da je utičnica na koju je spojen stroj za varenje zaštićena sigurnosnom
napravom (osigurači ili automatska sklopka) i da je uzemljena.
¾ Uređaj mora biti spojen isključivo na sustav napajanja sa "neutralnim" sprovodnikom
spojenim na zemlju.
Sastavljanje i električna prespajanja
¾ Sastaviti dostavljene dijelove. Fig. 5
¾ Provjeriti da se isporučuje voltaža i frekvenca koji odgovaraju stroju za varenje i da isti
ima odgodni osigura prikladan za maksimalnu isporučenu struju.
Sustavi TN Fig.3
Zaštititi magnetotermičkim prekidačem (krivulja C Mod.1, 3) (krivulja D Mod.2, 4) od: 16A
za napajanje 1Ph 220 / 230Volt. ili 10A za napajanje 1Ph 380 / 400
Vrijeme intervencije u slučaju kvara ne smije preći 0.4 sec (za mreže koje imaju nominalni
napon prema zemlji od 230V), a procjenjuje se prilikom instalacije: ako, kao posljedica
stanja na instalaciji, struja kvara postane preslaba za trenutno okidanje automatskog
31
