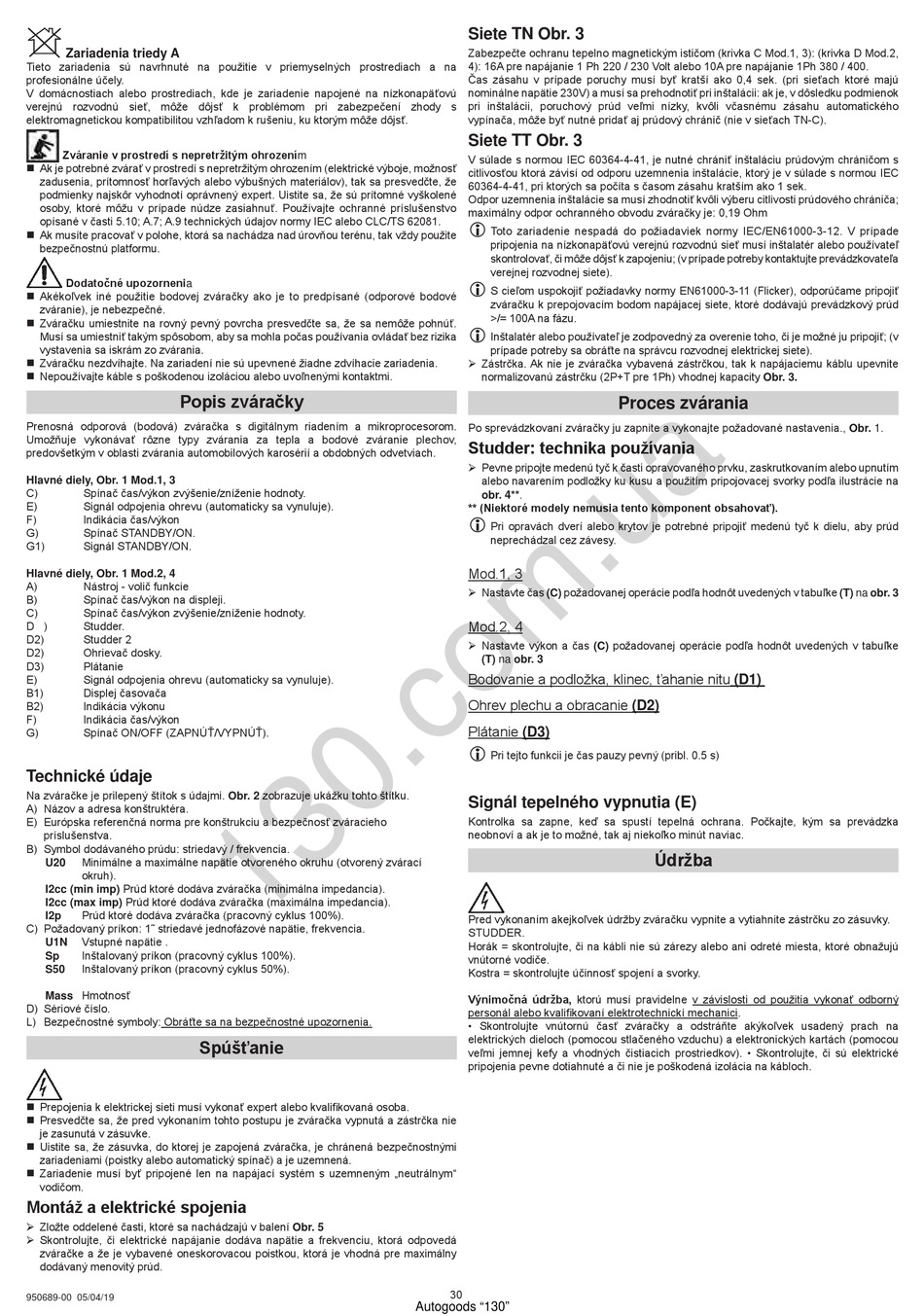

Zariadenia triedy A
Tieto zariadenia sú navrhnuté na použitie v priemyselných prostrediach a na
profesionálne účely.
V domácnostiach alebo prostrediach, kde je zariadenie napojené na nízkonapäťovú
verejnú rozvodnú sieť, môže dôjsť k problémom pri zabezpečení zhody s
elektromagnetickou kompatibilitou vzhľadom k rušeniu, ku ktorým môže dôjsť.
Zváranie v prostredí s nepretržitým ohrozením
„ Ak je potrebné zvárať v prostredí s nepretržitým ohrozením (elektrické výboje, možnosť
zadusenia, prítomnosť horľavých alebo výbušných materiálov), tak sa presvedčte, že
podmienky najskôr vyhodnotí oprávnený expert. Uistite sa, že sú prítomné vyškolené
osoby, ktoré môžu v prípade núdze zasiahnuť. Používajte ochranné príslušenstvo
opísané v časti 5.10; A.7; A.9 technických údajov normy IEC alebo CLC/TS 62081.
„ Ak musíte pracovať v polohe, ktorá sa nachádza nad úrovňou terénu, tak vždy použite
bezpečnostnú platformu.
Dodatočné upozornenia
„ Akékoľvek iné použitie bodovej zváračky ako je to predpísané (odporové bodové
zváranie), je nebezpečné.
„ Zváračku umiestnite na rovný pevný povrcha presvedčte sa, že sa nemôže pohnúť.
Musí sa umiestniť takým spôsobom, aby sa mohla počas používania ovládať bez rizika
vystavenia sa iskrám zo zvárania.
„ Zváračku nezdvíhajte. Na zariadení nie sú upevnené žiadne zdvíhacie zariadenia.
„ Nepoužívajte káble s poškodenou izoláciou alebo uvoľnenými kontaktmi.
Popis zváračky
Prenosná odporová (bodová) zváračka s digitálnym riadením a mikroprocesorom.
Umožňuje vykonávať rôzne typy zvárania za tepla a bodové zváranie plechov,
predovšetkým v oblasti zvárania automobilových karosérií a obdobných odvetviach.
Hlavné diely, Obr. 1 Mod.1, 3
C)
Spínač čas/výkon zvýšenie/zníženie hodnoty.
E)
Signál odpojenia ohrevu (automaticky sa vynuluje).
F)
Indikácia čas/výkon
G)
Spínač STANDBY/ON.
G1)
Signál STANDBY/ON.
Hlavné diely, Obr. 1 Mod.2, 4
A)
Nástroj - volič funkcie
B)
Spínač čas/výkon na displeji.
C)
Spínač čas/výkon zvýšenie/zníženie hodnoty.
D )
Studder.
D2)
Studder 2
D2)
Ohrievač dosky.
D3)
Plátanie
E)
Signál odpojenia ohrevu (automaticky sa vynuluje).
B1)
Displej časovača
B2)
Indikácia výkonu
F)
Indikácia čas/výkon
G)
Spínač ON/OFF (ZAPNÚŤ/VYPNÚŤ).
Technické údaje
Na zváračke je prilepený štítok s údajmi. Obr. 2 zobrazuje ukážku tohto štítku.
A) Názov a adresa konštruktéra.
E) Európska referenčná norma pre konštrukciu a bezpečnosť zváracieho
príslušenstva.
B) Symbol dodávaného prúdu: striedavý / frekvencia.
Minimálne a maximálne napätie otvoreného okruhu (otvorený zvárací
U20
okruh).
I2cc (min imp) Prúd ktoré dodáva zváračka (minimálna impedancia).
I2cc (max imp) Prúd ktoré dodáva zváračka (maximálna impedancia).
Prúd ktoré dodáva zváračka (pracovný cyklus 100%).
I2p
C) Požadovaný príkon: 1˜ striedavé jednofázové napätie, frekvencia.
Vstupné napätie .
U1N
Inštalovaný príkon (pracovný cyklus 100%).
Sp
Inštalovaný príkon (pracovný cyklus 50%).
S50
Mass Hmotnosť
D) Sériové číslo.
L) Bezpečnostné symboly: Obráťte sa na bezpečnostné upozornenia.
Spúšťanie
„ Prepojenia k elektrickej sieti musí vykonať expert alebo kvalifikovaná osoba.
„ Presvedčte sa, že pred vykonaním tohto postupu je zváračka vypnutá a zástrčka nie
je zasunutá v zásuvke.
„ Uistite sa, že zásuvka, do ktorej je zapojená zváračka, je chránená bezpečnostnými
zariadeniami (poistky alebo automatický spínač) a je uzemnená.
„ Zariadenie musí byť pripojené len na napájací systém s uzemneným „neutrálnym"
vodičom.
Montáž a elektrické spojenia
¾ Zložte oddelené časti, ktoré sa nachádzajú v balení Obr. 5
¾ Skontrolujte, či elektrické napájanie dodáva napätie a frekvenciu, ktorá odpovedá
zváračke a že je vybavené oneskorovacou poistkou, ktorá je vhodná pre maximálny
dodávaný menovitý prúd.
950689-00 05/04/19
Siete TN Obr. 3
Zabezpečte ochranu tepelno magnetickým ističom (krivka C Mod.1, 3): (krivka D Mod.2,
4): 16A pre napájanie 1 Ph 220 / 230 Volt alebo 10A pre napájanie 1Ph 380 / 400.
Čas zásahu v prípade poruchy musí byť kratší ako 0,4 sek. (pri sieťach ktoré majú
nominálne napätie 230V) a musí sa prehodnotiť pri inštalácii: ak je, v dôsledku podmienok
pri inštalácii, poruchový prúd veľmi nízky, kvôli včasnému zásahu automatického
vypínača, môže byť nutné pridať aj prúdový chránič (nie v sieťach TN-C).
Siete TT Obr. 3
V súlade s normou IEC 60364-4-41, je nutné chrániť inštaláciu prúdovým chráničom s
citlivosťou ktorá závisí od odporu uzemnenia inštalácie, ktorý je v súlade s normou IEC
60364-4-41, pri ktorých sa počíta s časom zásahu kratším ako 1 sek.
Odpor uzemnenia inštalácie sa musí zhodnotiť kvôli výberu citlivosti prúdového chrániča;
maximálny odpor ochranného obvodu zváračky je: 0,19 Ohm
L
Toto zariadenie nespadá do požiadaviek normy IEC/EN61000-3-12. V prípade
pripojenia na nízkonapäťovú verejnú rozvodnú sieť musí inštalatér alebo používateľ
skontrolovať, či môže dôjsť k zapojeniu; (v prípade potreby kontaktujte prevádzkovateľa
verejnej rozvodnej siete).
L
S cieľom uspokojiť požiadavky normy EN61000-3-11 (Flicker), odporúčame pripojiť
zváračku k prepojovacím bodom napájacej siete, ktoré dodávajú prevádzkový prúd
>/= 100A na fázu.
L
Inštalatér alebo používateľ je zodpovedný za overenie toho, či je možné ju pripojiť; (v
prípade potreby sa obráťte na správcu rozvodnej elektrickej siete).
¾ Zástrčka. Ak nie je zváračka vybavená zástrčkou, tak k napájaciemu káblu upevnite
normalizovanú zástrčku (2P+T pre 1Ph) vhodnej kapacity Obr. 3.
Po sprevádzkovaní zváračky ju zapnite a vykonajte požadované nastavenia., Obr. 1
Studder: technika používania
¾ Pevne pripojte medenú tyč k časti opravovaného prvku, zaskrutkovaním alebo upnutím
alebo navarením podložky ku kusu a použitím pripojovacej svorky podľa ilustrácie na
obr. 4**.
** )Niektoré modely nemusia tento komponent obsahovať).
L
Pri opravách dverí alebo krytov je potrebné pripojiť medenú tyč k dielu, aby prúd
neprechádzal cez závesy.
Mod.1, 3
¾ Nastavte čas (C) požadovanej operácie podľa hodnôt uvedených v tabuľke (T) na obr. 3
Mod.2, 4
¾ Nastavte výkon a čas (C) požadovanej operácie podľa hodnôt uvedených v tabuľke
(T) na obr. 3
Bodovanie a podložka, klinec, ťahanie nitu (D1)
Ohrev plechu a obracanie (D2)
Plátanie (D3)
L
Pri tejto funkcii je čas pauzy pevný (pribl. 0.5 s)
Signál tepelného vypnutia (E)
Kontrolka sa zapne, keď sa spustí tepelná ochrana. Počkajte, kým sa prevádzka
neobnoví a ak je to možné, tak aj niekoľko minút naviac.
Pred vykonaním akejkoľvek údržby zváračku vypnite a vytiahnite zástrčku zo zásuvky.
STUDDER.
Horák = skontrolujte, či na kábli nie sú zárezy alebo ani odreté miesta, ktoré obnažujú
vnútorné vodiče.
Kostra = skontrolujte účinnosť spojení a svorky.
Výnimočná údržba, ktorú musí pravidelne v závislosti od použitia vykonať odborný
personál alebo kvalifikovaní elektrotechnickí mechanici.
• Skontrolujte vnútornú časť zváračky a odstráňte akýkoľvek usadený prach na
elektrických dieloch (pomocou stlačeného vzduchu) a elektronických kartách (pomocou
veľmi jemnej kefy a vhodných čistiacich prostriedkov). • Skontrolujte, či sú elektrické
pripojenia pevne dotiahnuté a či nie je poškodená izolácia na kábloch.
