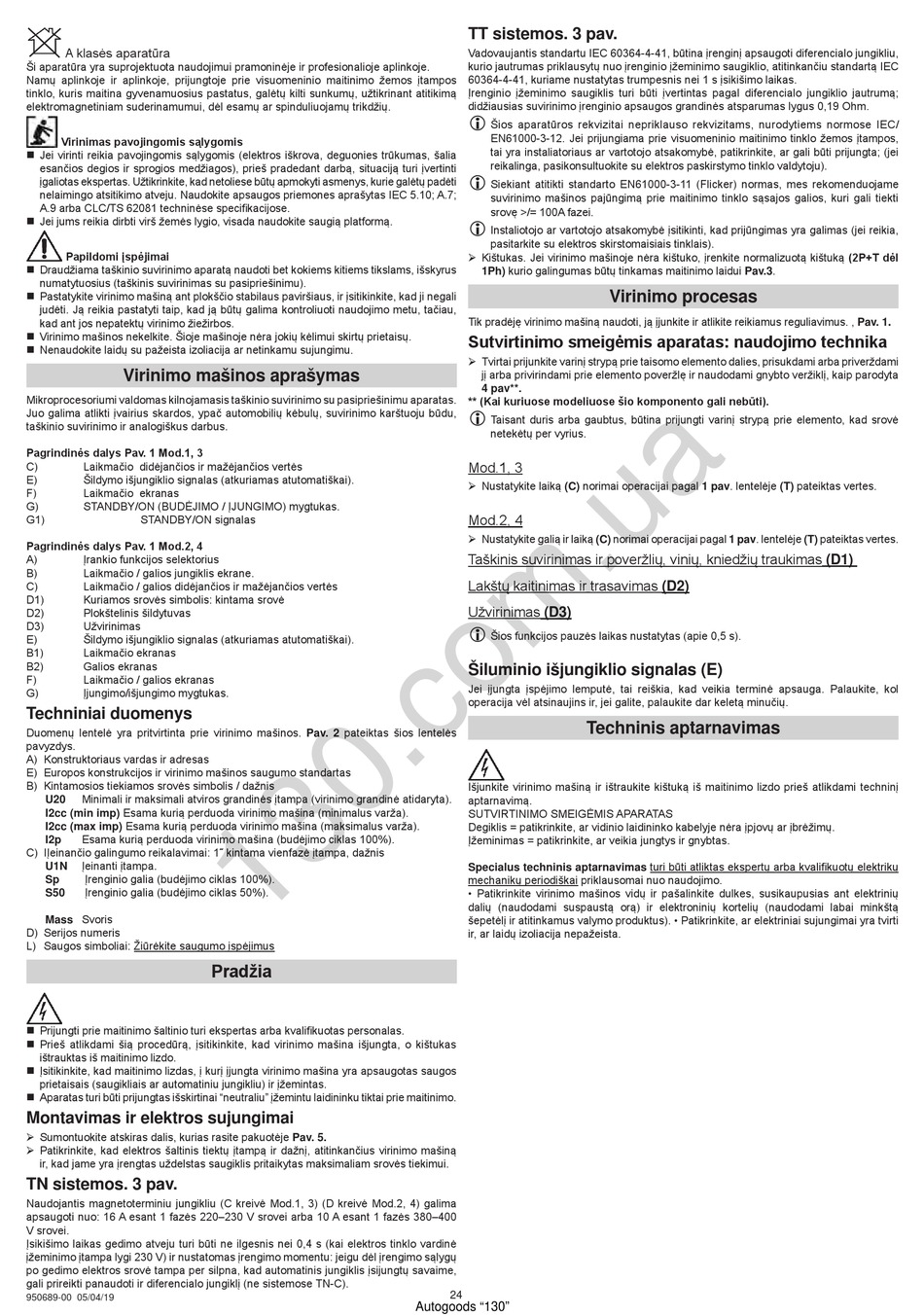

A klasės aparatūra
Ši aparatūra yra suprojektuota naudojimui pramoninėje ir profesionalioje aplinkoje.
Namų aplinkoje ir aplinkoje, prijungtoje prie visuomeninio maitinimo žemos įtampos
tinklo, kuris maitina gyvenamuosius pastatus, galėtų kilti sunkumų, užtikrinant atitikimą
elektromagnetiniam suderinamumui, dėl esamų ar spinduliuojamų trikdžių.
Virinimas pavojingomis sąlygomis
„ Jei virinti reikia pavojingomis sąlygomis (elektros iškrova, deguonies trūkumas, šalia
esančios degios ir sprogios medžiagos), prieš pradedant darbą, situaciją turi įvertinti
įgaliotas ekspertas. Užtikrinkite, kad netoliese būtų apmokyti asmenys, kurie galėtų padėti
nelaimingo atsitikimo atveju. Naudokite apsaugos priemones aprašytas IEC 5.10; A.7;
A.9 arba CLC/TS 62081 techninėse specifikacijose.
„ Jei jums reikia dirbti virš žemės lygio, visada naudokite saugią platformą.
Papildomi įspėjimai
„ Draudžiama taškinio suvirinimo aparatą naudoti bet kokiems kitiems tikslams, išskyrus
numatytuosius (taškinis suvirinimas su pasipriešinimu).
„ Pastatykite virinimo mašiną ant plokščio stabilaus paviršiaus, ir įsitikinkite, kad ji negali
judėti. Ją reikia pastatyti taip, kad ją būtų galima kontroliuoti naudojimo metu, tačiau,
kad ant jos nepatektų virinimo žiežirbos.
„ Virinimo mašinos nekelkite. Šioje mašinoje nėra jokių kėlimui skirtų prietaisų.
„ Nenaudokite laidų su pažeista izoliacija ar netinkamu sujungimu.
Virinimo mašinos aprašymas
Mikroprocesoriumi valdomas kilnojamasis taškinio suvirinimo su pasipriešinimu aparatas.
Juo galima atlikti įvairius skardos, ypač automobilių kėbulų, suvirinimo karštuoju būdu,
taškinio suvirinimo ir analogiškus darbus.
Pagrindinės dalys Pav. 1 Mod.1, 3
C)
Laikmačio didėjančios ir mažėjančios vertės
E)
Šildymo išjungiklio signalas (atkuriamas atutomatiškai).
F)
Laikmačio ekranas
G)
STANDBY/ON (BUDĖJIMO / ĮJUNGIMO) mygtukas.
G1)
STANDBY/ON signalas
Pagrindinės dalys Pav. 1 Mod.2, 4
A)
Įrankio funkcijos selektorius
B)
Laikmačio / galios jungiklis ekrane.
C)
Laikmačio / galios didėjančios ir mažėjančios vertės
D1)
Kuriamos srovės simbolis: kintama srovė
D2)
Plokštelinis šildytuvas
D3)
Užvirinimas
E)
Šildymo išjungiklio signalas (atkuriamas atutomatiškai).
B1)
Laikmačio ekranas
B2)
Galios ekranas
F)
Laikmačio / galios ekranas
G)
Įjungimo/išjungimo mygtukas.
Techniniai duomenys
Duomenų lentelė yra pritvirtinta prie virinimo mašinos. Pav. 2 pateiktas šios lentelės
pavyzdys.
A) Konstruktoriaus vardas ir adresas
E) Europos konstrukcijos ir virinimo mašinos saugumo standartas
B) Kintamosios tiekiamos srovės simbolis / dažnis
Minimali ir maksimali atviros grandinės įtampa (virinimo grandinė atidaryta).
U20
I2cc (min imp) Esama kurią perduoda virinimo mašina (minimalus varža).
I2cc (max imp) Esama kurią perduoda virinimo mašina (maksimalus varža).
Esama kurią perduoda virinimo mašina (budėjimo ciklas 100%).
I2p
C) IĮeinančio galingumo reikalavimai: 1˜ kintama vienfazė įtampa, dažnis
Įeinanti įtampa.
U1N
Įrenginio galia (budėjimo ciklas 100%).
Sp
Įrenginio galia (budėjimo ciklas 50%).
S50
Mass Svoris
D) Serijos numeris
L) Saugos simboliai: Žiūrėkite saugumo įspėjimus
„ Prijungti prie maitinimo šaltinio turi ekspertas arba kvalifikuotas personalas.
„ Prieš atlikdami šią procedūrą, įsitikinkite, kad virinimo mašina išjungta, o kištukas
ištrauktas iš maitinimo lizdo.
„ Įsitikinkite, kad maitinimo lizdas, į kurį įjungta virinimo mašina yra apsaugotas saugos
prietaisais (saugikliais ar automatiniu jungikliu) ir įžemintas.
„ Aparatas turi būti prijungtas išskirtinai "neutraliu" įžemintu laidininku tiktai prie maitinimo.
Montavimas ir elektros sujungimai
¾ Sumontuokite atskiras dalis, kurias rasite pakuotėje Pav. 5.
¾ Patikrinkite, kad elektros šaltinis tiektų įtampą ir dažnį, atitinkančius virinimo mašiną
ir, kad jame yra įrengtas uždelstas saugiklis pritaikytas maksimaliam srovės tiekimui.
TN sistemos. 3 pav.
Naudojantis magnetoterminiu jungikliu (C kreivė Mod.1, 3) (D kreivė Mod.2, 4) galima
apsaugoti nuo: 16 A esant 1 fazės 220–230 V srovei arba 10 A esant 1 fazės 380–400
V srovei.
Įsikišimo laikas gedimo atveju turi būti ne ilgesnis nei 0,4 s (kai elektros tinklo vardinė
įžeminimo įtampa lygi 230 V) ir nustatomas įrengimo momentu: jeigu dėl įrengimo sąlygų
po gedimo elektros srovė tampa per silpna, kad automatinis jungiklis įsijungtų savaime,
gali prireikti panaudoti ir diferencialo jungiklį (ne sistemose TN-C).
950689-00 05/04/19
Pradžia
TT sistemos. 3 pav.
Vadovaujantis standartu IEC 60364-4-41, būtina įrenginį apsaugoti diferencialo jungikliu,
kurio jautrumas priklausytų nuo įrenginio įžeminimo saugiklio, atitinkančiu standartą IEC
60364-4-41, kuriame nustatytas trumpesnis nei 1 s įsikišimo laikas.
Įrenginio įžeminimo saugiklis turi būti įvertintas pagal diferencialo jungiklio jautrumą;
didžiausias suvirinimo įrenginio apsaugos grandinės atsparumas lygus 0,19 Ohm.
L
Šios aparatūros rekvizitai nepriklauso rekvizitams, nurodytiems normose IEC/
EN61000-3-12. Jei prijungiama prie visuomeninio maitinimo tinklo žemos įtampos,
tai yra instaliatoriaus ar vartotojo atsakomybė, patikrinkite, ar gali būti prijungta; (jei
reikalinga, pasikonsultuokite su elektros paskirstymo tinklo valdytoju).
L
Siekiant atitikti standarto EN61000-3-11 (Flicker) normas, mes rekomenduojame
suvirinimo mašinos pajūngimą prie maitinimo tinklo sąsajos galios, kuri gali tiekti
srovę >/= 100A fazei.
L
Instaliotojo ar vartotojo atsakomybė įsitikinti, kad prijūngimas yra galimas (jei reikia,
pasitarkite su elektros skirstomaisiais tinklais).
¾ Kištukas. Jei virinimo mašinoje nėra kištuko, įrenkite normalizuotą kištuką )2P+T dėl
1Ph) kurio galingumas būtų tinkamas maitinimo laidui Pav.3.
Tik pradėję virinimo mašiną naudoti, ją įjunkite ir atlikite reikiamus reguliavimus. , Pav. 1
Sutvirtinimo smeigėmis aparatas: naudojimo technika
¾ Tvirtai prijunkite varinį strypą prie taisomo elemento dalies, prisukdami arba priverždami
jį arba privirindami prie elemento poveržlę ir naudodami gnybto veržiklį, kaip parodyta
4 pav**.
** )Kai kuriuose modeliuose šio komponento gali nebūti).
L
Taisant duris arba gaubtus, būtina prijungti varinį strypą prie elemento, kad srovė
netekėtų per vyrius.
Mod.1, 3
¾ Nustatykite laiką (C) norimai operacijai pagal 1 pav. lentelėje (T) pateiktas vertes.
Mod.2, 4
¾ Nustatykite galią ir laiką (C) norimai operacijai pagal 1 pav. lentelėje (T) pateiktas vertes.
Taškinis suvirinimas ir poveržlių, vinių, kniedžių traukimas (D1)
Lakštų kaitinimas ir trasavimas (D2)
Užvirinimas (D3)
L
Šios funkcijos pauzės laikas nustatytas (apie 0,5 s).
Šiluminio išjungiklio signalas (E)
Jei įjungta įspėjimo lemputė, tai reiškia, kad veikia terminė apsauga. Palaukite, kol
operacija vėl atsinaujins ir, jei galite, palaukite dar keletą minučių.
Techninis aptarnavimas
Išjunkite virinimo mašiną ir ištraukite kištuką iš maitinimo lizdo prieš atlikdami techninį
aptarnavimą.
SUTVIRTINIMO SMEIGĖMIS APARATAS
Degiklis = patikrinkite, ar vidinio laidininko kabelyje nėra įpjovų ar įbrėžimų.
Įžeminimas = patikrinkite, ar veikia jungtys ir gnybtas.
Specialus techninis aptarnavimas turi būti atliktas ekspertų arba kvalifikuotų elektrikų
mechanikų periodiškai priklausomai nuo naudojimo.
• Patikrinkite virinimo mašinos vidų ir pašalinkite dulkes, susikaupusias ant elektrinių
dalių (naudodami suspaustą orą) ir elektroninių kortelių (naudodami labai minkštą
šepetėlį ir atitinkamus valymo produktus). • Patikrinkite, ar elektriniai sujungimai yra tvirti
ir, ar laidų izoliacija nepažeista.
24
Autogoods "130"
