ipf electronic opti-check Technische Dokumentation Seite 143



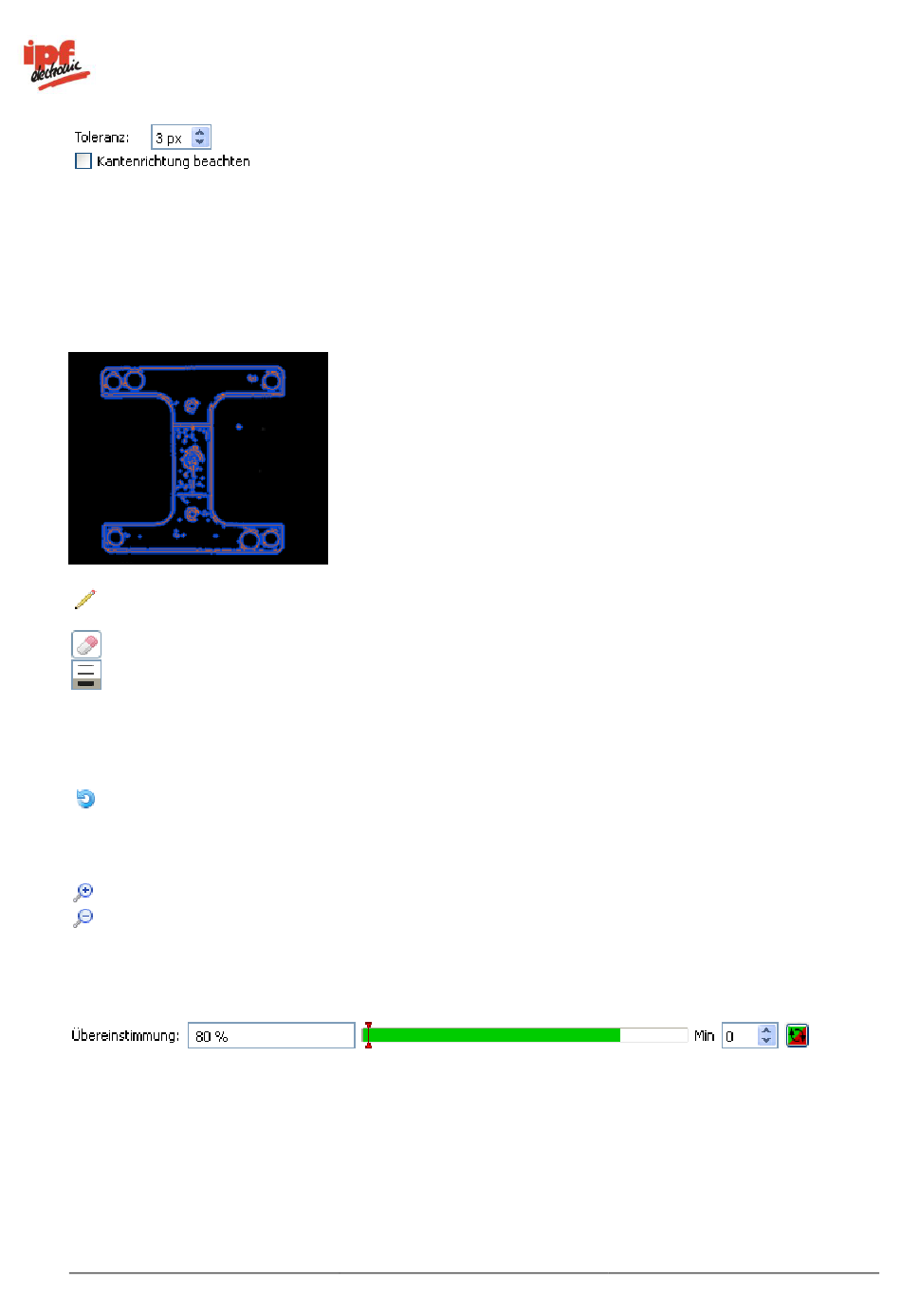

Toleranz: Stellen Sie nun die Größe der Pixelumgebung ein, innerhalb derer Pixel für Pixel nach
Nachbarn gesucht wird. Abstand gibt dabei die Suchbereichsgröße in jede Richtung oben/unten und
rechts/links an.

Kantenrichtung beachten: Markieren Sie diese Option, um die Genauigkeit bei der Überprüfung zu
erhöhen.

Anhand des anzeigten Modells können Sie nun Pixel, die eindeutig nicht zum Referenzobjekt
gehören, mit der Maus löschen bzw. fehlende Konturbereiche ergänzen.

Dieser Button setzt das Modell auf den Ausgangszustand zurück.

Um das Modell zu vergrößern bzw. zu verkleinern, können Sie diese beiden Buttons verwenden.

Das aktuelle Ergebnis wird direkt im Dialog als Übereinstimmung angezeigt. Die mit Min
bezeichnete Schaltschwelle wird auf der rechten Seite eingestellt. In der Mitte befindet sich eine
graphische Anzeige, in der die Position der Schaltschwelle angezeigt und geändert werden kann.

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.
