6.2 Elektrische Installation

Zur Inbetriebnahme benötigen Sie:
den Vision Sensor,
Installations-CD für die Application Suite,
ein M12 Elektro-Anschlusskabel, (nicht im Lieferumfang enthalten)
ein Ethernet-Kabel, (nicht im Lieferumfang enthalten)
einen handelsüblichen PC mit Ethernet-Schnittstelle (nicht im Lieferumfang enthalten).
HINWEIS
Um eine optimale Störsicherheit zu erreichen, wird der Einsatz von abgeschirmten Kabeln
empfohlen.
ACHTUNG!
Achten Sie beim Elektro-Anschluss darauf, dass alle Adern entsprechend der
Farbkodierung korrekt verbunden sind!
Die benötigten Spannungen und die zugehörige elektrische Leistung, sowie die
Pinbelegung des Anschlusskabels, finden Sie unter Technische Daten.

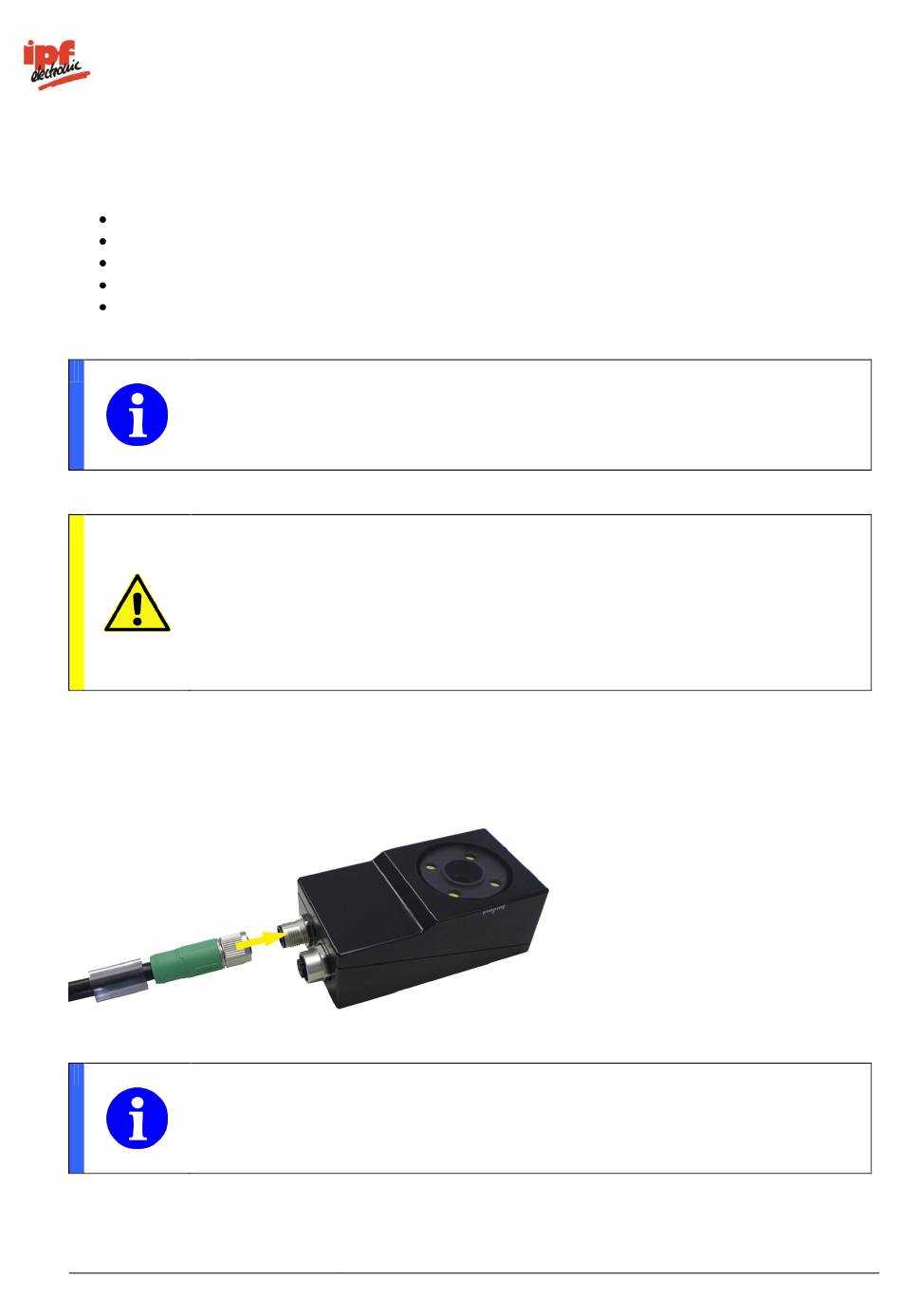

Verschrauben Sie das 12-polige Elektro-Anschlusskabel mit M12-Stecker fest mit dem Poweranschluss am
Gerät.
HINWEIS
Nach der Installation der Software, haben Sie die Möglichkeit die korrekte Belegung der
digtialen Anschlüsse bei Gerät → Digitale I/Os-Assistent zu überprüfen.
