Parameter der Antwort „RD"-Datentelegramm

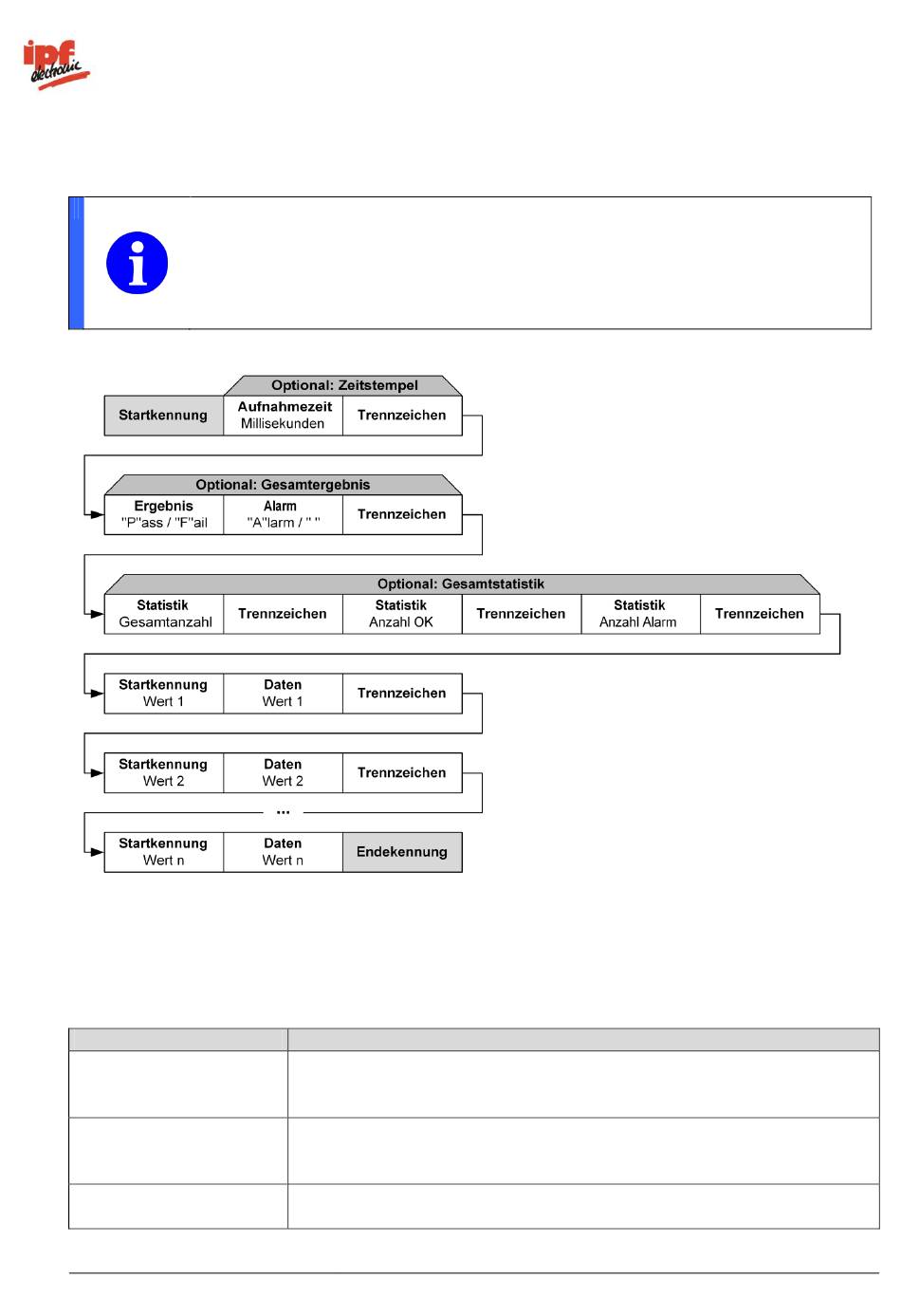

Das Datentelegramm enthält die Ergebnisse der letzten Bildauswertung.
HINWEIS
Der Inhalt der Telegramme für die Ausgabe über die Prozessschnittstelle wird bei der
Joberstellung, im Schritt Schnittstellen konfigurieren → Output Prozessschnittstelle
eingestellt.
Der Zeitstempel im Datentelegramm besteht aus 8 ASCII-Zeichen, die in einer Hexadezimal-Zahl die Anzahl
der Millisekunden seit Systemstart des Gerätes angeben. Dieser Wert schlägt nach etwa 49,7 Tagen von
4.294.967.295 ms auf den Wert 0 ms um!
Zahlen im Datentelegramm können dabei auf verschiedene Weise dargestellt werden:
Darstellung
ASCII Dezimal
ASCII Hexadezimal
Binär
Hilfe_opti-check.pdf
Beschreibung
Dezimalschreibweise der Zahl
Negative Zahlen werden mit „-" dargestellt.
„123", „78", „89", „-123"
Hexadezimalschreibweise der Zahl
Negative Zahlen werden als Komplement dargestellt.
„7B", „4E", „59", FF85
Binäre Ausgabe der Zahl
Messwert 123: Ausgabe der Zeichen 0x00, 0x00, 0x00, 0x7B
