ipf electronic opti-check Technische Dokumentation Seite 139

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.


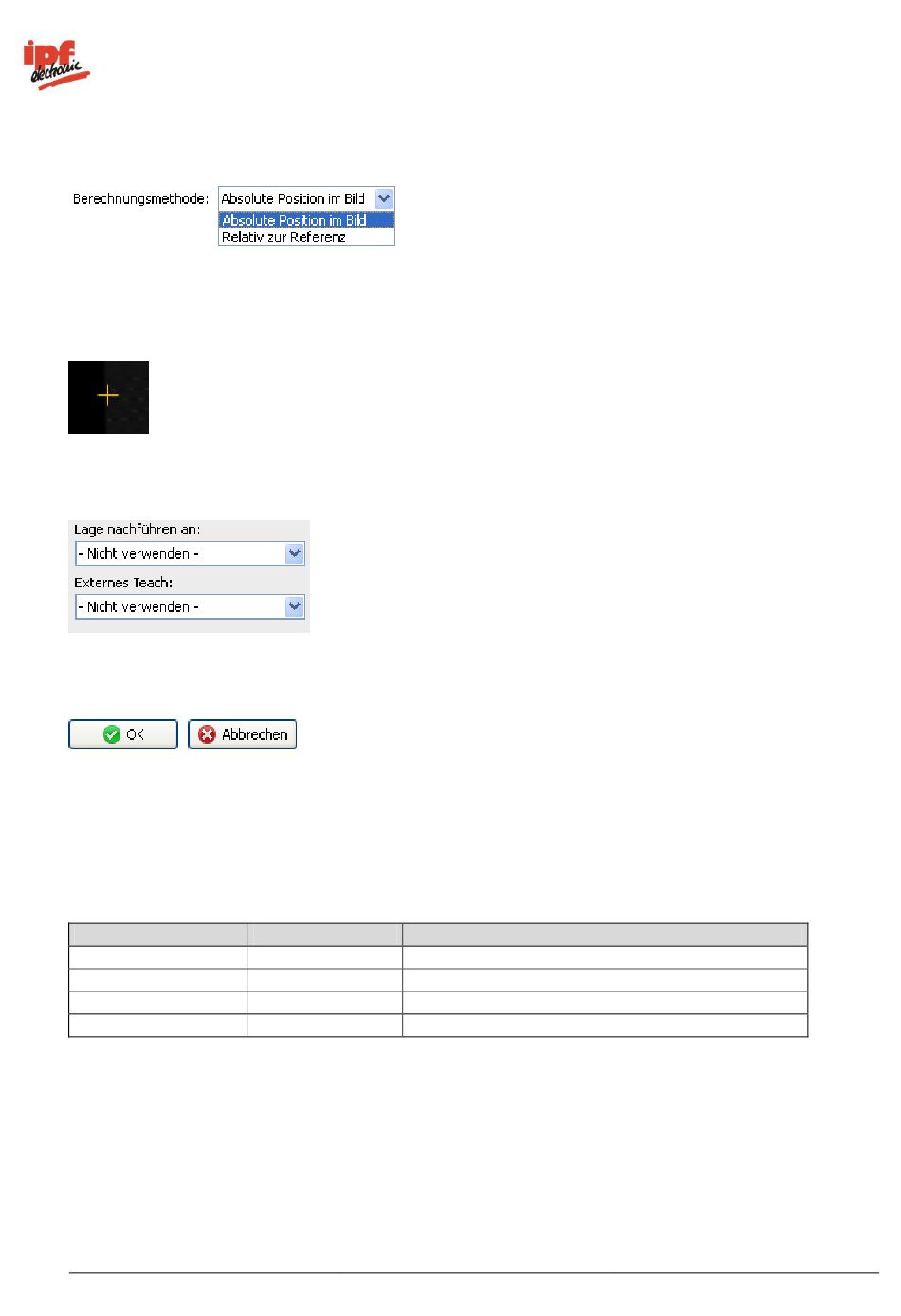

Berechnungsmethode: Absolute Position im Bild (Verwenden Sie diese Einstellung um die
Koordinaten des derzeitigen geteachten Punktes zu erhalten) Relativ zur Referenz ( zeigt die
Abweichungen zu einem vorher geteachten Punkt)
Der geteachte Referenzpunkt wird mit einem Kreuz gekennzeichnet.

Wählen Sie hier die Lagenachführung, mit welchem die Merkmalsprüfung korrigiert werden soll.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Rotation
Position X
Position Y
Hilfe_opti-check.pdf
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Float
Float
Float
