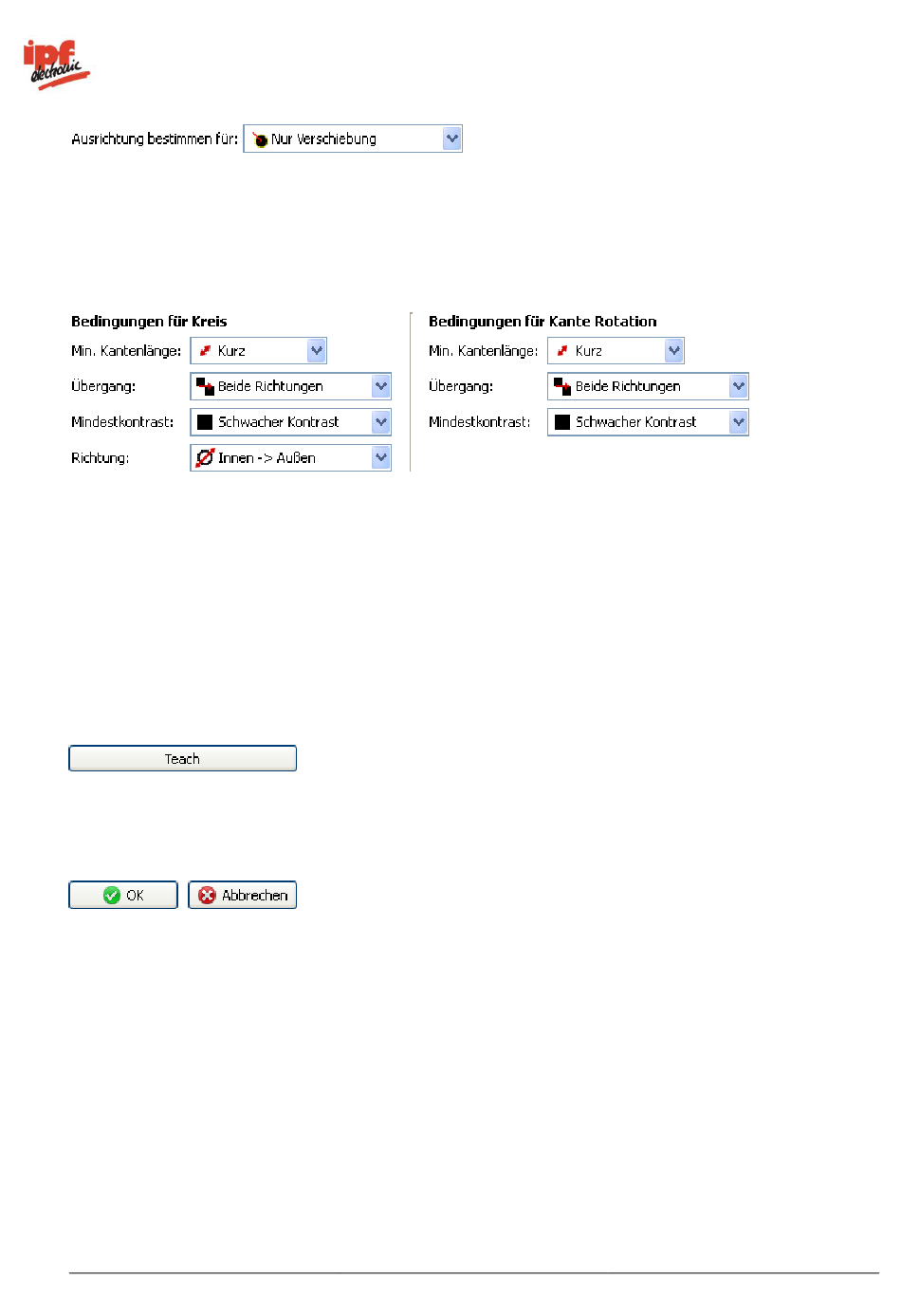

Wählen Sie den Typ der Lagenachführung aus. Sie können entweder einen Kreis suchen und damit
Verschiebungen ausgleichen oder durch eine nahe liegende Kante zusätzlich Rotationen des
Objektes erkennen.

Ziehen Sie ggf. mit der Maus den Kreisbogen für die Suche der entsprechenden Kante auf.
Geben Sie die Kriterien ein:

Min. Kantenlänge: Geben Sie an, ob eine kurze, eine mittlere oder eine lange Kante gesucht wird.
Mit Benutzerdefiniert haben sie Möglichkeit die Länge einer Kante manuell einzugeben (5-1000
Pixel).

Übergang: Zu jeder Kante müssen Sie angeben, ob die Kante von hell nach dunkel oder von dunkel
nach hell oder in beide Richtungen verlaufen kann.

Mindestkontrast: Geben Sie ebenfalls ein, ob Sie eine Kante mit schwachem oder stärkstem
Kontrast suchen.

Richtung: Wählen Sie die Richtung der Suche

Wenn Sie die Referenzposition der Lagenachführung ändern wollen, drücken Sie die Teach Taste
und die neue Position wird übernommen.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
