ipf electronic opti-check Technische Dokumentation Seite 146


Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.


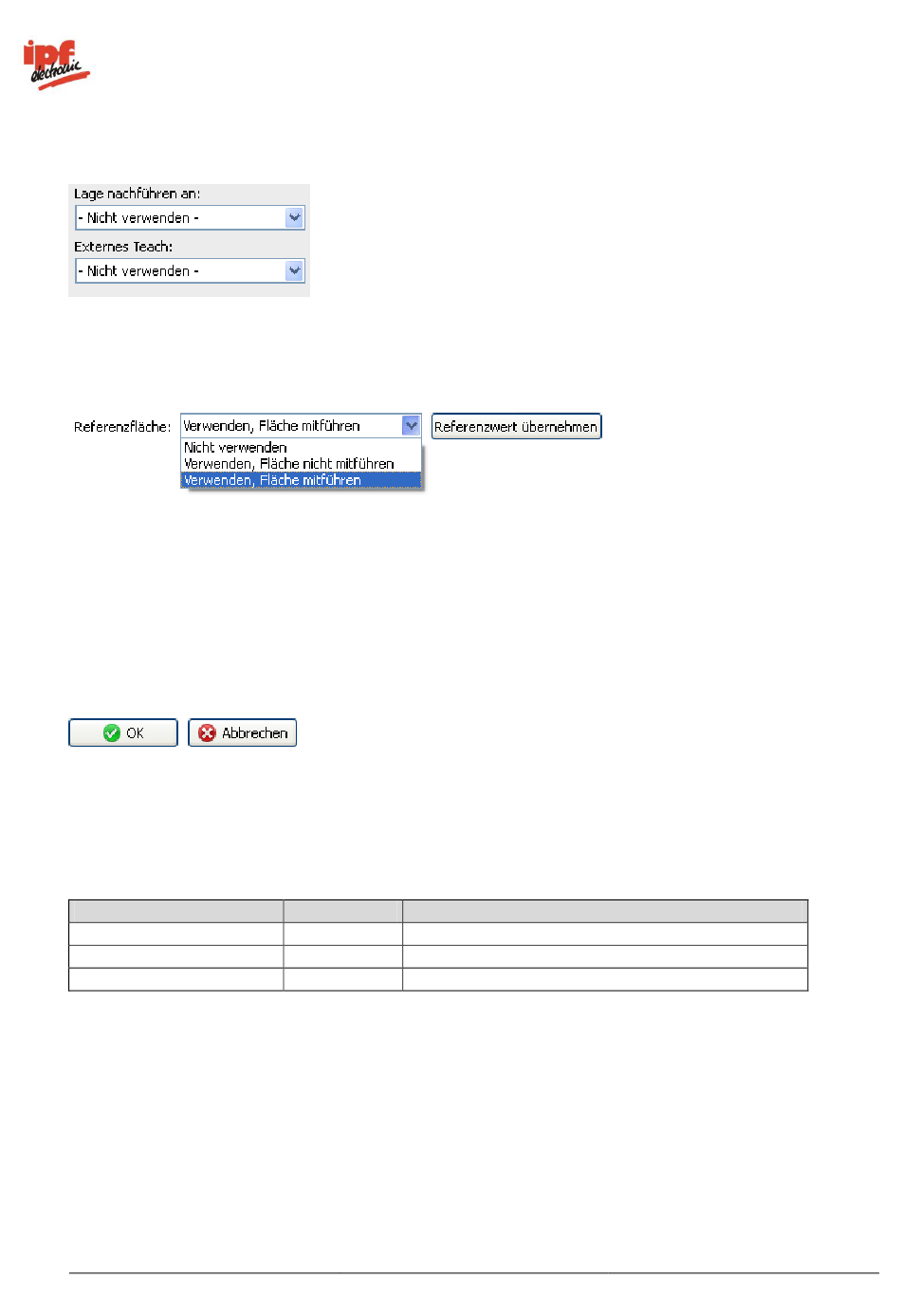

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.

Um bei photometrischen Messungen unabhängig von Variationen des Umgebungslichtes zu sein,
bietet das Gerät die Möglichkeit, den Messwert mit einem Referenzwert zu korrigieren. Dazu wird für
die Referenz ebenfalls ein Arbeitsbereich ausgewählt, indem zum Beispiel am Rand des
Transportbands ein weißes Label fest angebracht wird.
Die mittlere Helligkeit im Arbeitsbereich der Referenzfläche sollte dabei über dem Grauwert 128 liegen, um
eine sichere Funktion zu gewährleisten.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Helligkeit
Helligkeit Referenzfläche
Hilfe_opti-check.pdf
Datentyp Beschreibung
Ergebnis der Merkmalsprüfung: „P" (Pass); „F" (Fail)
Integer
Integer
