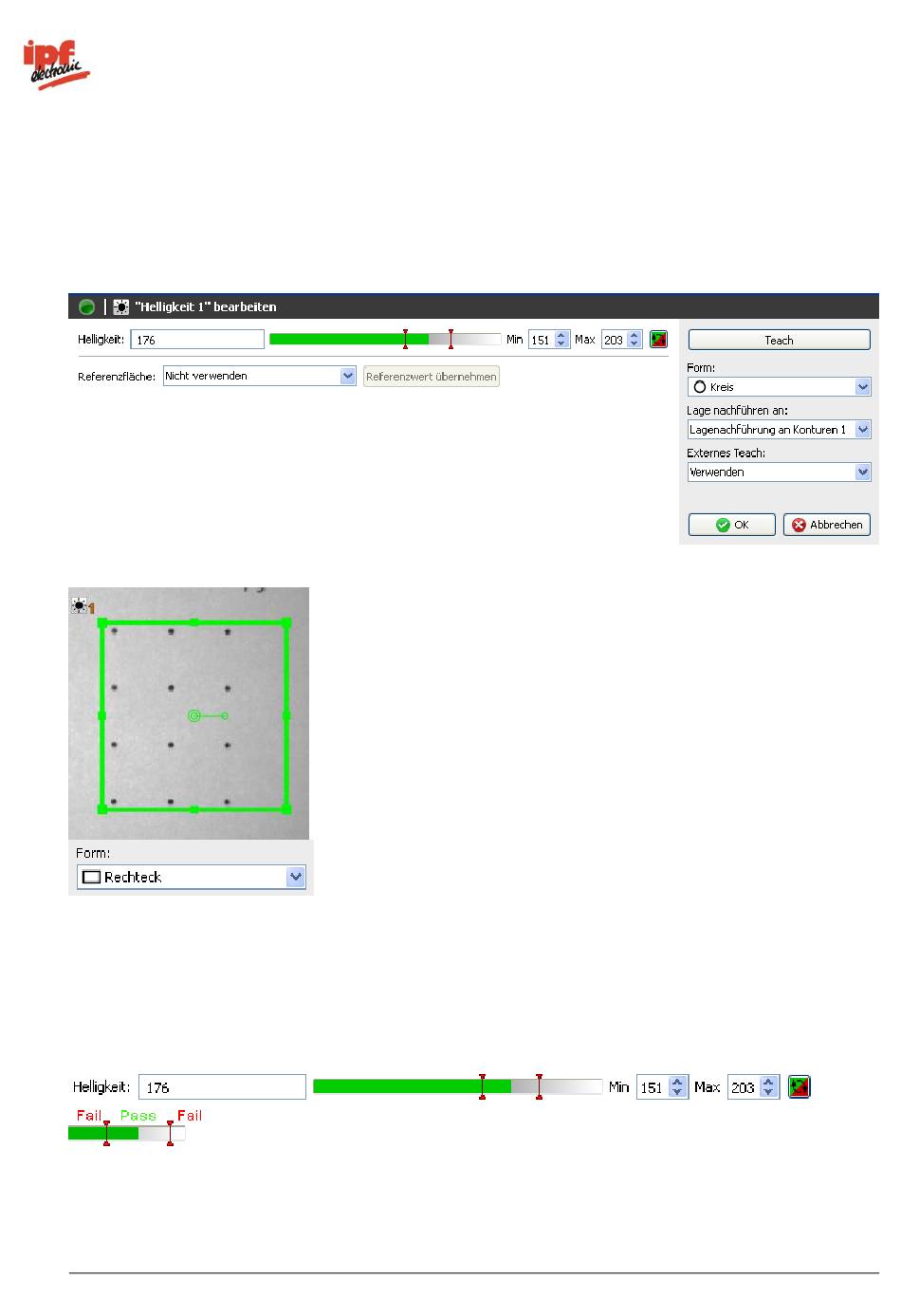

Merkmalsprüfung Helligkeit
Diese Merkmalsprüfung misst die mittlere Helligkeit in einem Arbeitsbereich und vergleicht das Ergebnis mit
vorgegebenen Schaltschwellen.
Diese Merkmalsprüfung unterstützt externes Teach. Dabei werden die Schaltschwellen absolut zum
aktuellen Messwert angepasst.

Wählen Sie die Form Ihres Arbeitsbereichs aus. Es stehen ein Kreis, ein Rechteck, ein frei
drehbares Polygon, ein Kreisring sowie ein Kreisringsektor zur Auswahl.

Passen Sie den Arbeitsbereich an, indem Sie die linke Maustaste gedrückt halten. Sie können das
Rechteck drehen, indem Sie den Hebel im Zentrum entsprechend mit der Maus ziehen.

Das aktuelle Ergebnis wird bei Helligkeit als mittlerer Grauwert angezeigt. Die mit Min und Max
bezeichneten Schaltschwellen werden auf der rechten Seite eingestellt. In der Mitte befindet sich
eine graphische Anzeige, in der die Position der Schaltschwellen angezeigt und geändert werden
kann.
