Bei kritischen Objekten kann es sinnvoll sein, die Empfindlichkeit der Konturerkennung manuell anzupassen.
Stellen Sie die Empfindlichkeit der Kantenerkennung auf einen Wert, mit dem das zu prüfende Merkmal gut
zu erkennen ist.
Achten Sie darauf, dass die Kanten des Prüfobjektes durchgängig erhalten sind und nicht zu viele
„Pseudokonturen" entstehen.
Sie können die Konturen mit folgendem Button aus den Bildanzeige-Optionen sichtbar schalten:

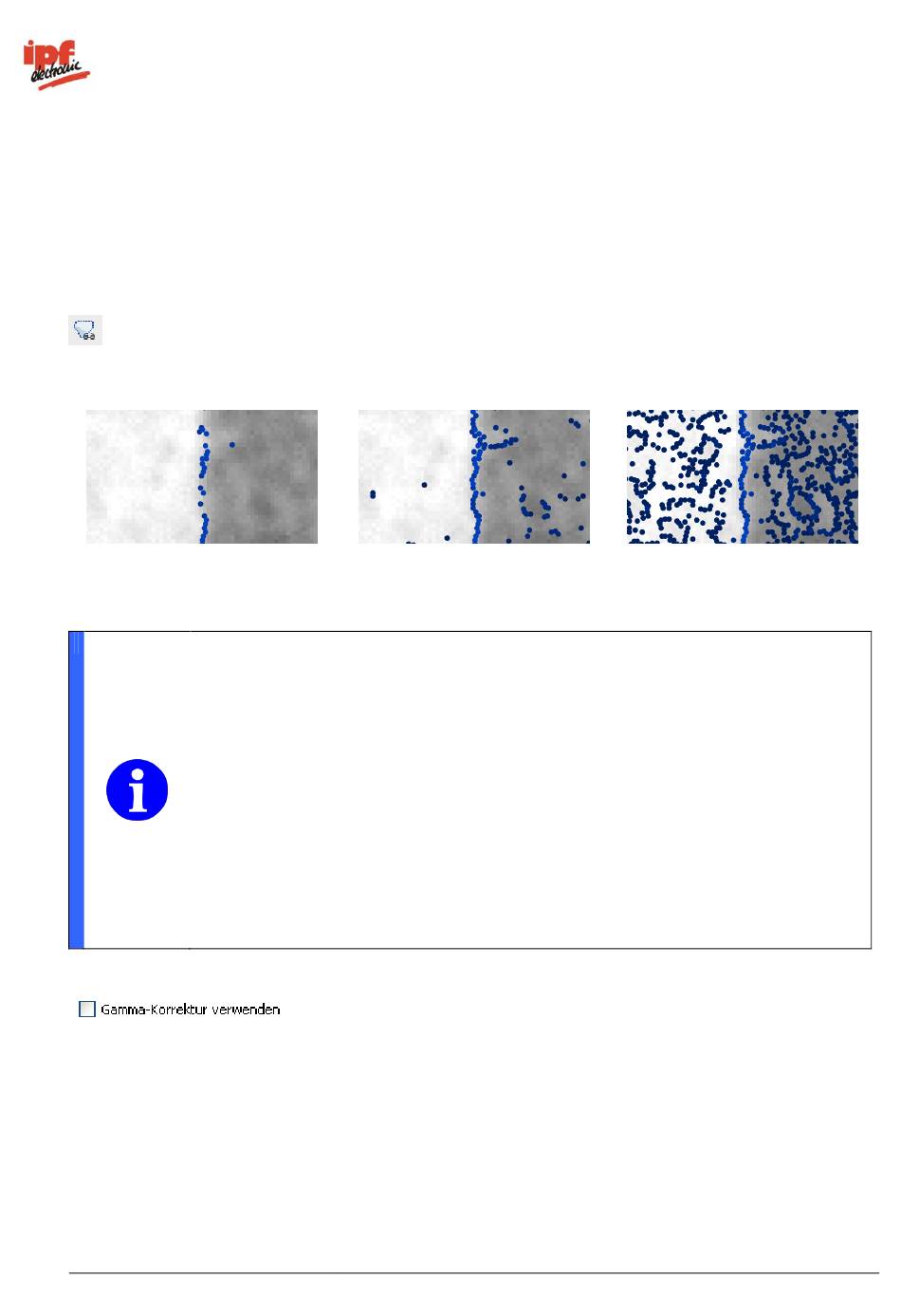

Beispielbilder Konturen
zu wenige Konturen
(Empfindlichkeit Kantenerkennung
muss verringert werden)
HINWEIS
Fehlermeldung: „Zu viele Konturpunkte! Bitte reduzieren Sie die Anzahl der
Konturpunkte."
Diesen Fehler können Sie mit folgenden Abhilfemaßnahmen vermeiden:



(nur OC53942X / OC53952X / OC53962X / OC53972X)
Aktivieren Sie die Funktion „Gamma-Korrektur verwenden", wenn Sie Konturen in dunklen Bildbereichen
hervorheben möchten. Weiterhin kann diese Option sinnvoll sein, um den Einfluss von Reflexionen bei der
Bildaufnahme zu vermindern. Dabei wird die Empfindlichkeit der Aufnahme nicht-linear eingestellt, wodurch
dunklere Bildbereiche aufgehellt und hellere Bildbereiche in ihrem Kontrast gestaucht werden.
Hilfe_opti-check.pdf
gute Konturen
(Empfindlichkeit Kantenerkennung
Passen Sie den Applikationsaufbau an:
- z.B. verändern Sie die Positionierung des zu untersuchenden Objektes
so, dass Störstrukturen, die unnötige Konturpunkte erzeugen, außerhalb
des Bildbereiches liegen
-
decken Sie Störstrukturen ab.
Passen Sie die Empfindlichkeit Kantenerkennung an.
Reduzieren Sie das Bildrauschen durch geringere Verstärkung und entsprechend
längere Belichtung bzw. stärkere Beleuchtung.
optimal)
38/249
Technische Dokumentation
opti-check
zu viele Konturen
(Empfindlichkeit Kantenerkennung
muss erhöht werden)
