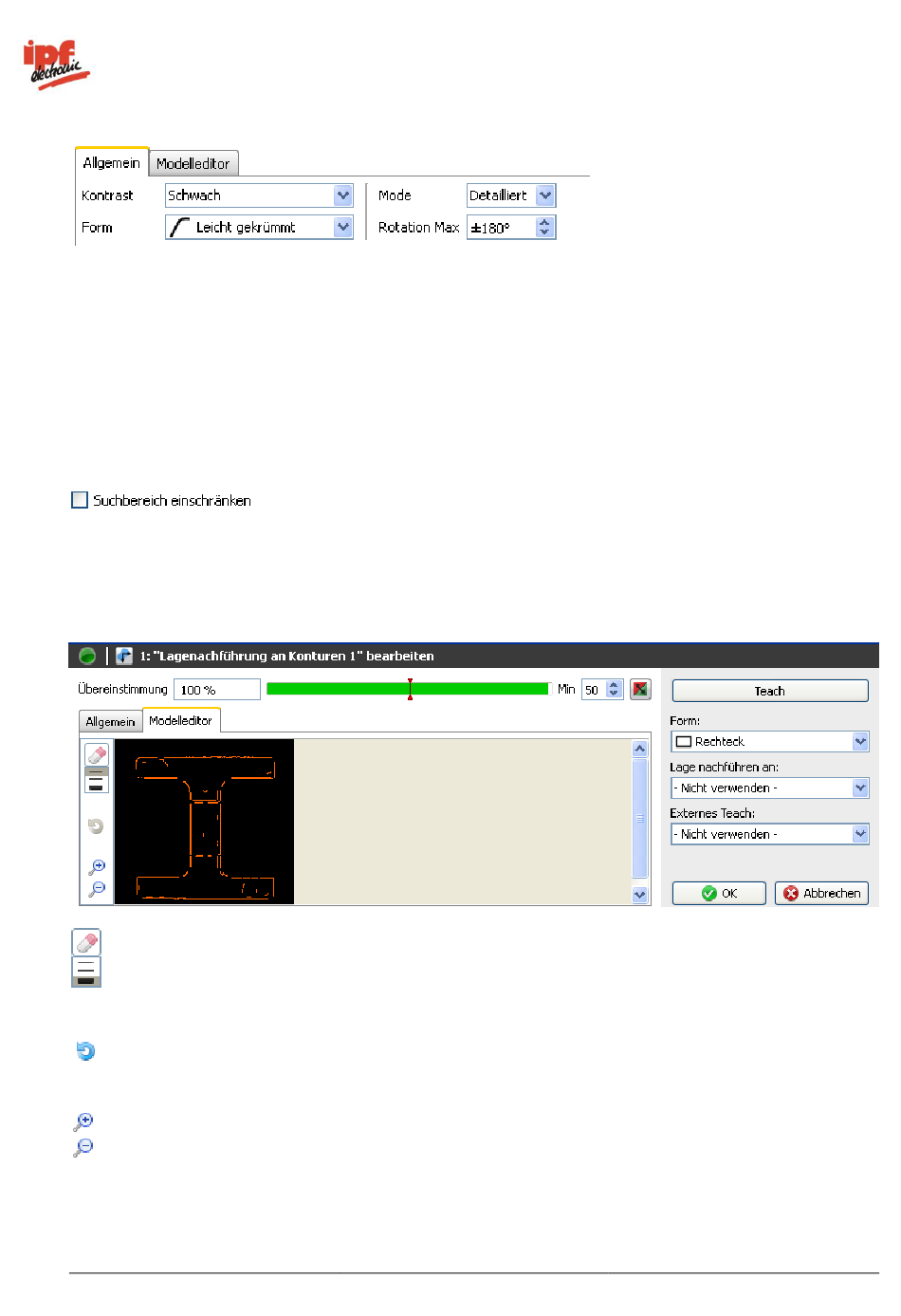

Kontrast: Stellen Sie den Mindestkontrast der Konturen ein, die in das Modell übernommen werden
sollen.

Form: Wählen Sie die Form der Kontur, welche dem Prüfobjekt entspricht und ins Modell
übernommen werden soll.

Mode: Stellen Sie ein, wie detailliert die Prüfung erfolgen soll. (Je detaillierter der Mode, desto höher
die Rechenzeit.)

Rotation Max: Wenn Sie das Objekt nur in einem eingeschränkten Winkelbereich suchen möchten,
können Sie hier die maximale Rotationslage angeben. (Eine Einschränkung des Winkelbereichs
verkürzt die Rechenzeit.)

Wenn Sie das Objekt nicht im gesamten Bild suchen möchten, setzen Sie den Haken und schränken
anschließend den Suchbereich ein.
Registerkarte Modelleditor

Anhand des angezeigten Modells können Sie nun Konturen die eindeutig nicht zum Referenzobjekt
gehören, mit der Maus löschen.

Setzen Sie das Modell mit diesen Button auf den Ausgangszustand zurück.

Um das Modell zu vergrößern bzw. zu verkleinern, können Sie diese beiden Buttons verwenden.
