ipf electronic opti-check Technische Dokumentation Seite 37

(ausser OC53912x / OC539320 / OC53922x)

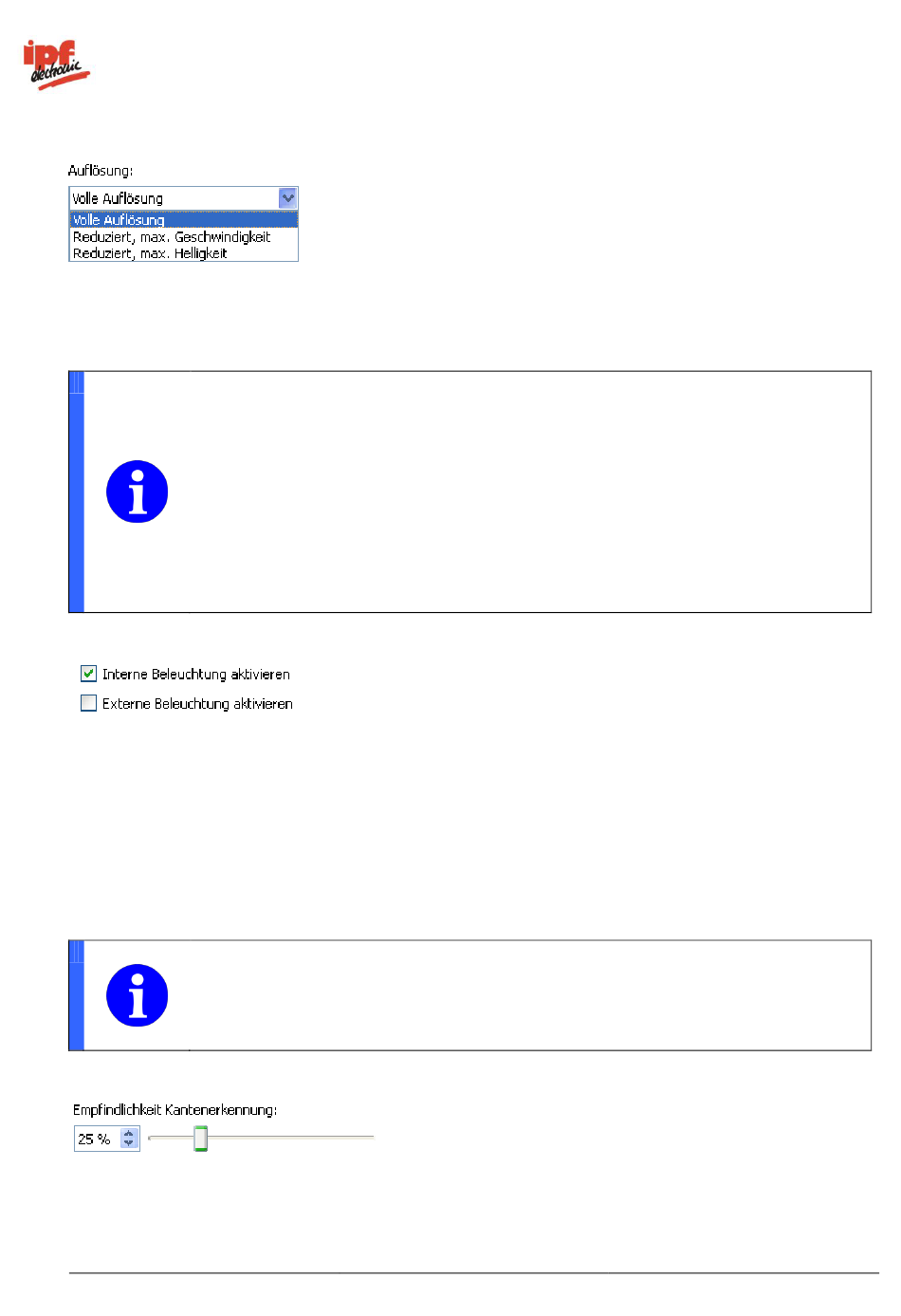

Sie können zwischen zwei Auflösungen des Gerätes wählen, für die reduzierte Auflösung sind zudem auf
Geschwindigkeit oder auf Helligkeit optimierte Profile verfügbar:
HINWEIS
Bei der Einstellung Reduziert werden immer 2 x 2 Pixel zusammengefasst.
Dabei lässt sich mit der Einstellung „Reduziert, max. Geschwindigkeit" die Zeit der
Bildaufnahme reduzieren. Mit der Einstellung „Reduziert, max. Helligkeit" kann bei
gleicher Belichtungszeit ein deutlich helleres Bild aufgenommen werden.
Dies eignet sich besonders für sehr schnell bewegte Objekte. Wählen Sie den Modus, in
dem Ihr Prüfmerkmal deutlich zu sehen ist. Auf Grund der kleineren Bildgröße wird in
beiden Fällen die Bildverarbeitung i.d.R. beschleunigt.
Sie können mit den Einstellungen die interne Beleuchtung abschalten und gegebenenfalls eine externe
Beleuchtung mit dem Flash Sync Ausgang ansteuern. Wenn Sie den externen Flash Sync Ausgang
verwenden wollen, muss dies im Menü Digital I/O entsprechend eingestellt sein. Sie können auch beide
Beleuchtungsarten aktivieren.
Das Flash Sync Signal liegt parallel zur Belichtungszeit an den digitalen I/Os (gilt für Standard und XC-Serie)
an.
HINWEIS
Verwenden Sie die Empfindlichkeit Kantenerkennung nur, wenn bereits alle anderen
Einstellungen zur Bildeinstellung erfolgreich durchgeführt wurden.
(nur OC53912X / OC53942X / OC53952X / OC53962X / OC53972X)
Um sichere Auswertungen sicherzustellen, müssen alle Konturen stabil berechnet werden. Dies hängt davon
ab, dass das Bild scharf eingestellt ist und keine Übersteuerungen auftreten.
