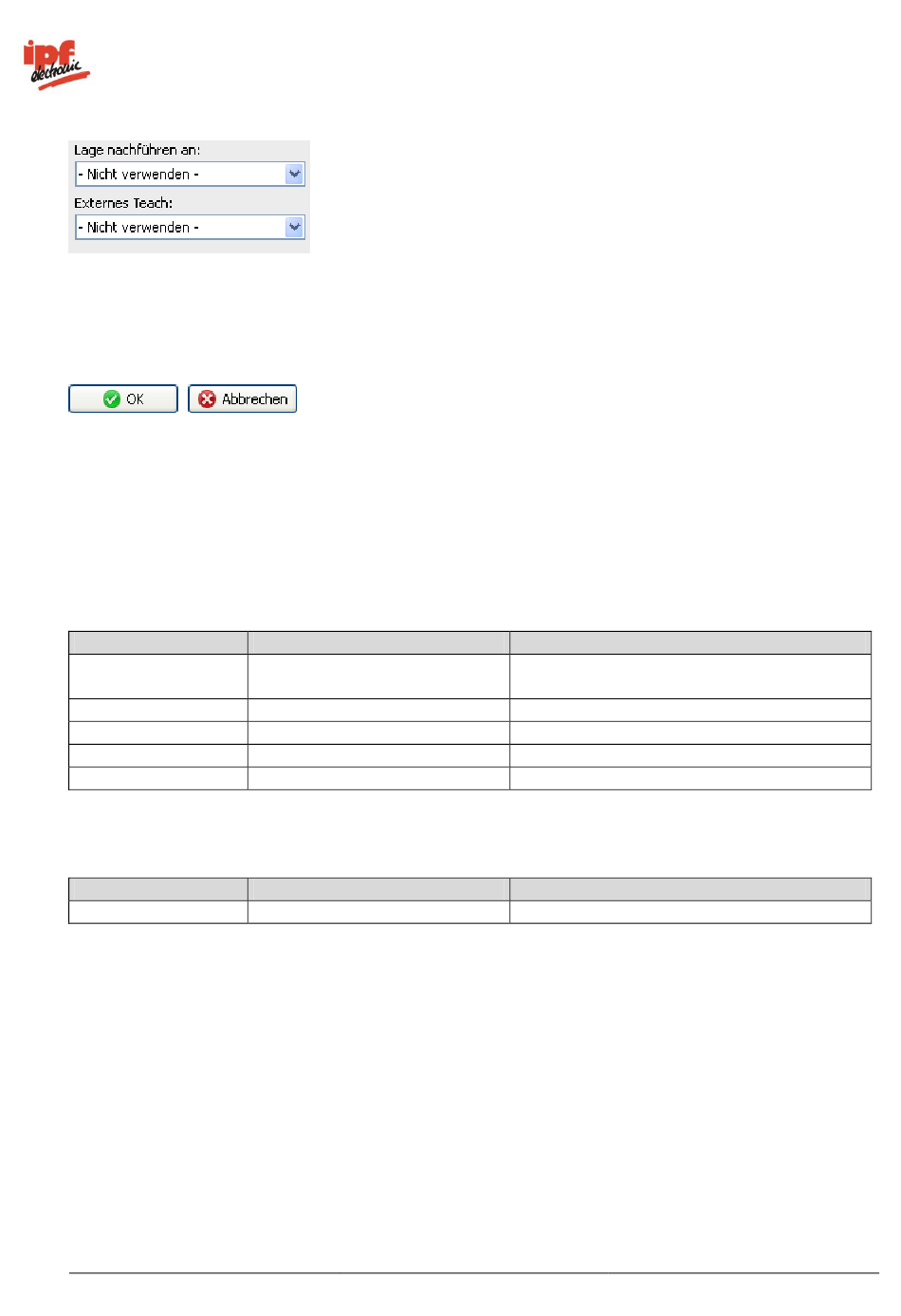

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
Diese Merkmalsprüfung besitzt die folgenden Ausgabewerte für das Datentelegramm der
Prozessschnittstelle:
Ausgabewert
Ergebnis
Gelesener Code
Qualität
Qualität (Details)
Ausgabe der Lage
Folgende Werte können über die Prozessschnittstelle gesetzt werden:
Eingabewert
zu erwartender Code
Hilfe_opti-check.pdf
Datentyp
Text
Text
Text
Float-Point
Datentyp
Text
Beschreibung
Ergebnis der Merkmalsprüfung:
„P" (Pass); „F" (Fail)
Leseergebnis
Gesamtqualität
Einzelne Qualitätsmerkmale
Mittelpunkt des gefundenen Codes
Beschreibung
erwarteter Code
