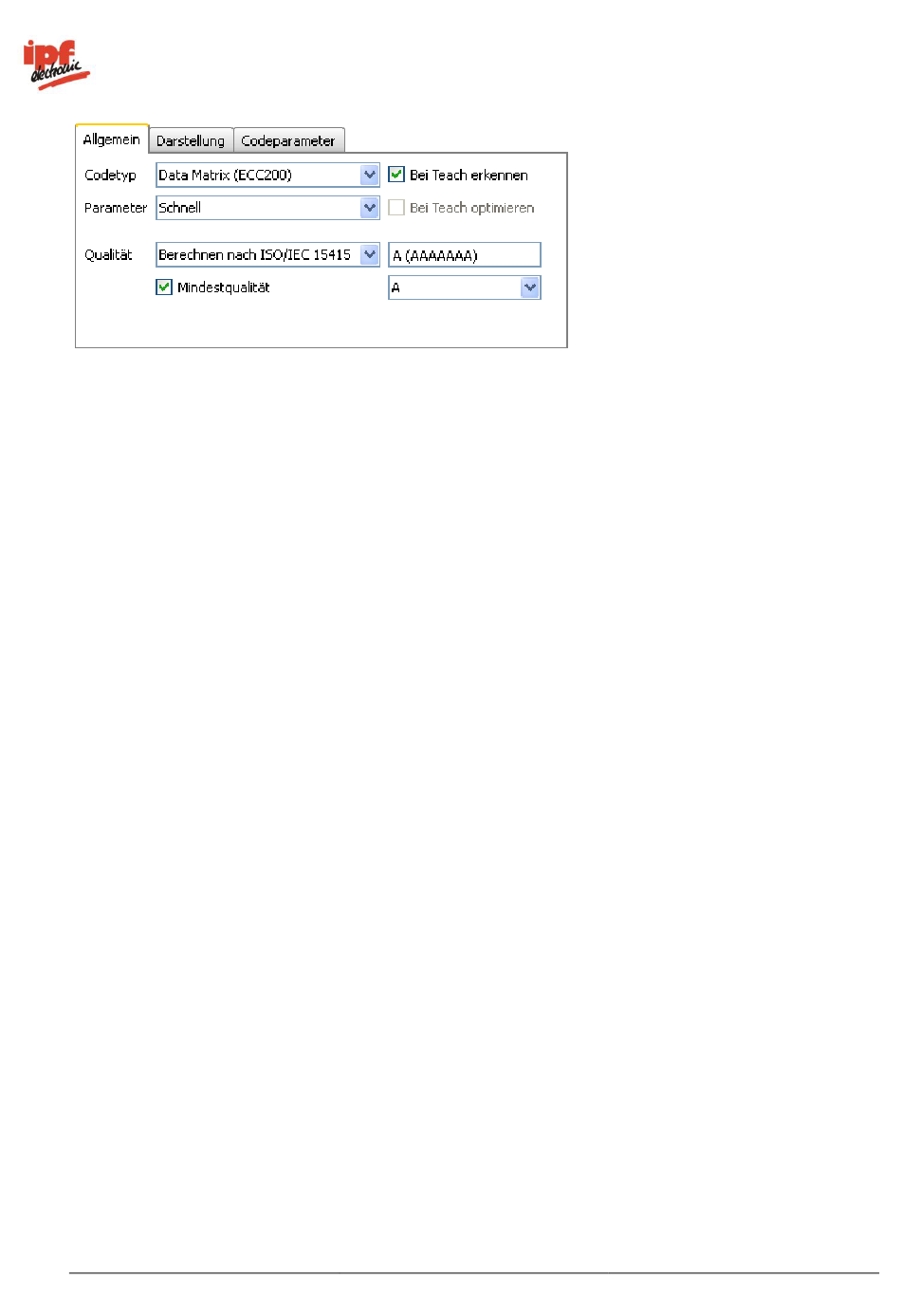

Codetyp: Wählen Sie den Typ des Matrixcodes im Bild aus.

Bei Teach erkennen: Mit der Option Bei Teach erkennen können Sie den Codetyp beim externen
Teach automatisch bestimmen lassen.

Parameter: Wählen Sie die Suchparameter aus, mit denen der Code gesucht werden soll. Zur
Auswahl stehen Schnell, Robust, Maximum und Benutzerdefiniert. Im Modus Robust oder Maximum
werden Codes auch bei anspruchsvolleren Hintergründen gefunden, dies geht jedoch zu Lasten der
Rechenzeit.
Bei der benutzerdefinierten Suche können Sie die Parameter für die Darstellung und den Code
manuell einstellen.

Bei Teach optimieren: Mit der Option Bei Teach optimieren können Sie die Parameter für die
Codesuche beim externen Teach automatisch anpassen lassen. Dies ist nur notwendig, wenn Sie
die Suchparameter benutzerdefiniert eingestellt haben.

Qualität: Wenn Sie zusätzlich die Codequalität überprüfen wollen, können Sie die Option Berechnen
nach ISO/IEC 15415 bzw. Berechnen nach AIM DPM-1-2006 aktivieren. Damit erhöht sich allerdings
auch die Rechenzeit!

Mindestqualität: Setzen Sie diesen Haken, wenn Sie eine Mindestqualität festlegen wollen.
Die Codequalität wird wie folgt angegeben:
A - F (A = Qualität hoch ; F = Qualität schlecht)
Die erste Angabe entspricht der Gesamtqualität des Codes.
Im Modus ISO/IEC 15415 werden verschiedene Merkmale bestimmt:
o
ECC200 / QR-Code:
Kontrast, Modulation, Beschädigung des Musters, Lesbarkeit, Axiale Ungleichförmigkeit
(Bewertung der Breite und Höhe), Rasterungleichförmigkeit (Bewertung des
Neigungswinkels), Ungenutzte Fehlerkorrektur
o
PDF417:
Reflexionseigenschaften Start-/Stop-Pattern, Anteil der dekodierten Codewörter, Ungenutzte
Fehlerkorrektur, Modulation, Lesbarkeit, Defekte
Im Modus AIM DPM-1-2006 werden insgesamt 8 Merkmale bestimmt (nur für ECC200 / QR-Code):
Modulkontrast, Modulmodulation, Beschädigung des Musters, Lesbarkeit, Axiale Ungleichförmigkeit
(Bewertung der Breite und Höhe), Rasterungleichförmigkeit (Bewertung des Neigungswinkels),
Ungenutzte Fehlerkorrektur, Grauwert der hellen Module.
