Beispiel
Ausgabe der gelesenen Daten der Merkmalsprüfung Abstand über die Prozessschnittstelle.
HINWEIS
Wie sich Ihre Einstellungen auf die zu übertragenden Daten auswirken, wird Ihnen live im
Vorschaufenster rechts angezeigt.

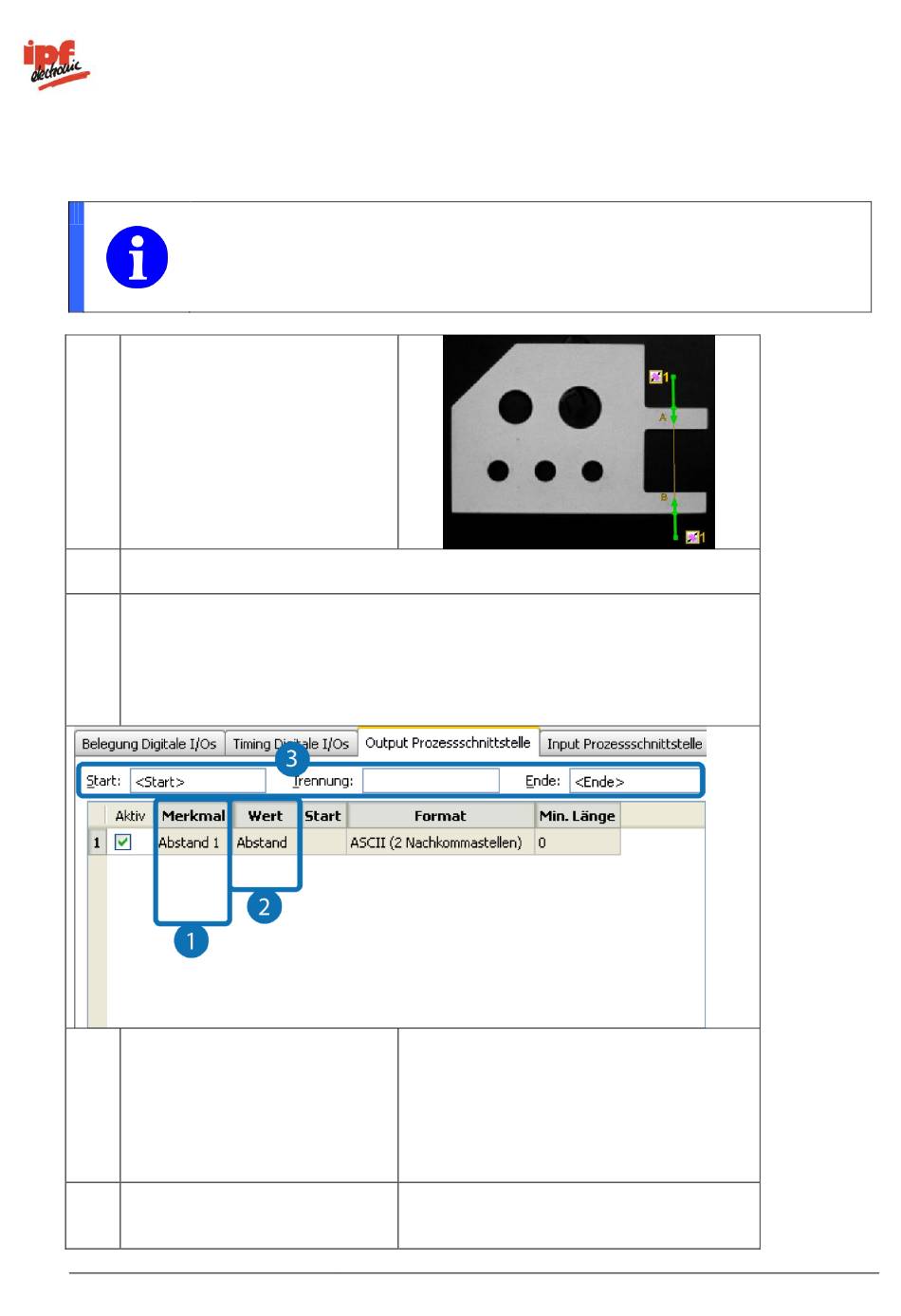

1. Parametrieren Sie die Merkmals-
prüfung Abstand.
Gehen Sie zum Schritt Schnittstellen konfigurieren → Output Prozessschnittstelle.
2.
3. Nehmen Sie alle Einstellungen in der Übersicht (siehe Einstellung Datentabelle) für
die Ausgabe der Daten vor.
(1) Wählen Sie das auszugebende Merkmal.
(2) Wählen Sie, welcher Wert ausgegeben werden soll.
(3) Legen Sie die eventuellen Startkennzeichen, Trennzeichen und
Endekennzeichnungen des Datentelegramms fest.
4. Sie sehen nun im Vorschaufenster
rechts, wie die Daten über die
Prozessschnittstelle ausgegeben
werden. Es wird noch das RD
(Response Data) und die Anzahl
der Zeichen (4 Byte ASCII-Hex)
vorangestellt (siehe Antwort RD).
5.
Das Gerät würde in diesem Fall an
die Steuerung schicken:
Hilfe_opti-check.pdf
<Start>186.00<Ende>
RD0013<Start>186.00<Ende>
(Anmerkung: 0013 = 19
HEX DEZ
58/249
Technische Dokumentation
, Länge also 19 Zeichen)
