Das aktuelle Ergebnis wird direkt im Dialog Abweichung angezeigt. Weiterhin können Sie wählen, ob
der Wert als Pixel oder in Prozent angezeigt wird.

In der Mitte befindet sich eine graphische Anzeige, in der die Position der Schaltschwelle angezeigt
und geändert werden kann.

Mit dem Button rechts invertieren Sie das Ergebnis der Merkmalsprüfung.


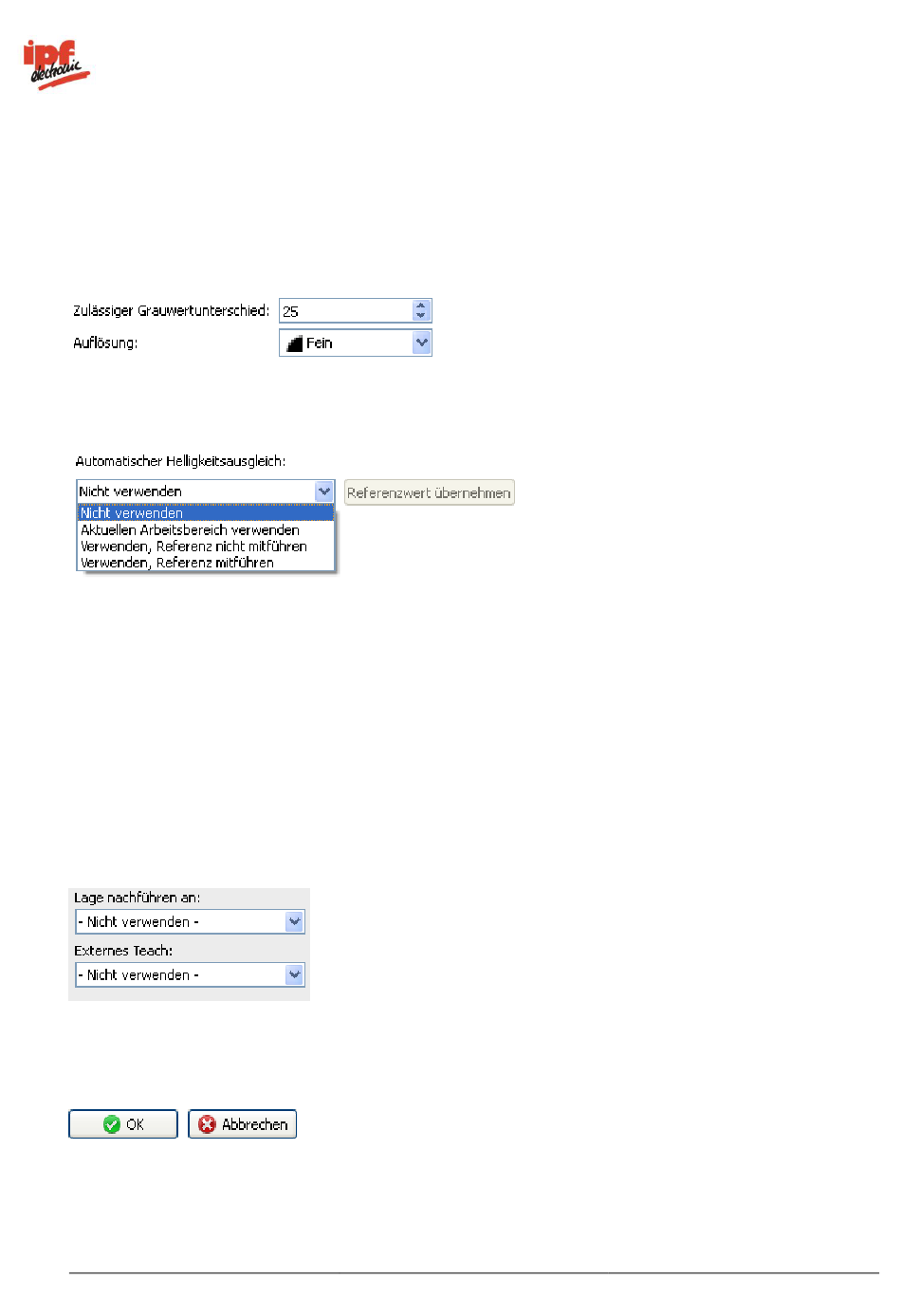

Zulässiger Grauwertunterschied: Wählen sie den zulässigen Grauwertunterschied.

Auflösung: Sie können die Rechengenauigkeit und damit die benötigte Rechenzeit auswählen.

Automatischer Helligkeitsausgleich: Sie können einen automatischen Helligkeitsausgleich
auswählen, um die Stabilität der Merkmalsprüfung gegenüber Umwelteinflüssen zu erhöhen. Der
Helligkeitsausgleich korrigiert den hellsten und dunkelsten Grauwert im Bild und skaliert danach alle
anderen Grauwerte auf den entsprechenden Bereich.

Referenzwert übernehmen: Um bei photometrischen Messungen unabhängig von Variationen des
Umgebungslichtes zu sein, bietet das Gerät die Möglichkeit, den Messwert mit einem Referenzwert
zu korrigieren. Dazu wird für die Referenz ebenfalls ein Arbeitsbereich ausgewählt, indem zum
Beispiel am Rand des Transportbands ein weißes Label fest angebracht wird.
Die mittlere Helligkeit im Arbeitsbereich der Referenzfläche sollte dabei über dem Grauwert 128 liegen, um
eine sichere Funktion zu gewährleisten.

Wenn die Merkmalsprüfung mit dem Ergebnis der Lagenachführung korrigiert werden soll, können
Sie diese Option hier auswählen. Weiterhin besteht die Möglichkeit, die Merkmalsprüfung beim
externen Teach neu anzulernen. Wählen Sie dazu die entsprechende Option.

Mit OK bestätigen Sie Ihre Einstellungen und kehren zur Merkmalsliste zurück. Mit Abbrechen
kehren Sie ohne Änderungen zur Merkmalsliste zurück.
