3 Montage
22
3.3.4

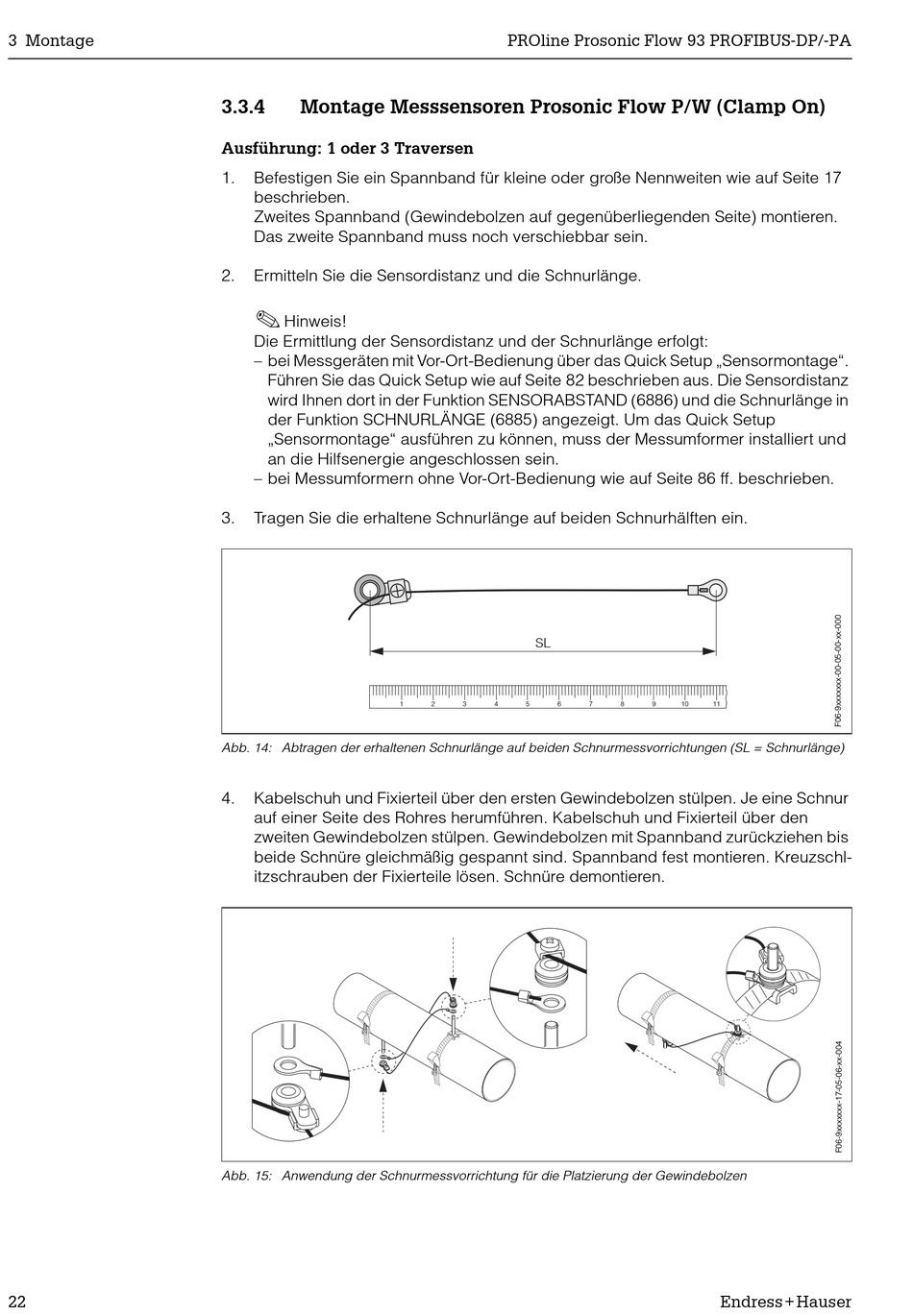

Montage Messsensoren Prosonic Flow P/W (Clamp On)

Ausführung: 1 oder 3 Traversen
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 17
beschrieben.
Zweites Spannband (Gewindebolzen auf gegenüberliegenden Seite) montieren.
Das zweite Spannband muss noch verschiebbar sein.
2. Ermitteln Sie die Sensordistanz und die Schnurlänge.
!
Hinweis!
Die Ermittlung der Sensordistanz und der Schnurlänge erfolgt:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup „Sensormontage".
Führen Sie das Quick Setup wie auf Seite 82 beschrieben aus. Die Sensordistanz
wird Ihnen dort in der Funktion SENSORABSTAND (6886) und die Schnurlänge in
der Funktion SCHNURLÄNGE (6885) angezeigt. Um das Quick Setup
„Sensormontage" ausführen zu können, muss der Messumformer installiert und
an die Hilfsenergie angeschlossen sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 86 ff. beschrieben.
3. Tragen Sie die erhaltene Schnurlänge auf beiden Schnurhälften ein.
Abb. 14: Abtragen der erhaltenen Schnurlänge auf beiden Schnurmessvorrichtungen (SL = Schnurlänge)
4. Kabelschuh und Fixierteil über den ersten Gewindebolzen stülpen. Je eine Schnur
auf einer Seite des Rohres herumführen. Kabelschuh und Fixierteil über den
zweiten Gewindebolzen stülpen. Gewindebolzen mit Spannband zurückziehen bis
beide Schnüre gleichmäßig gespannt sind. Spannband fest montieren. Kreuzschl-
itzschrauben der Fixierteile lösen. Schnüre demontieren.
Abb. 15: Anwendung der Schnurmessvorrichtung für die Platzierung der Gewindebolzen
PROline Prosonic Flow 93 PROFIBUS-DP/-PA
SL
1 2 3 4 5 6 7 8 9 10 11
