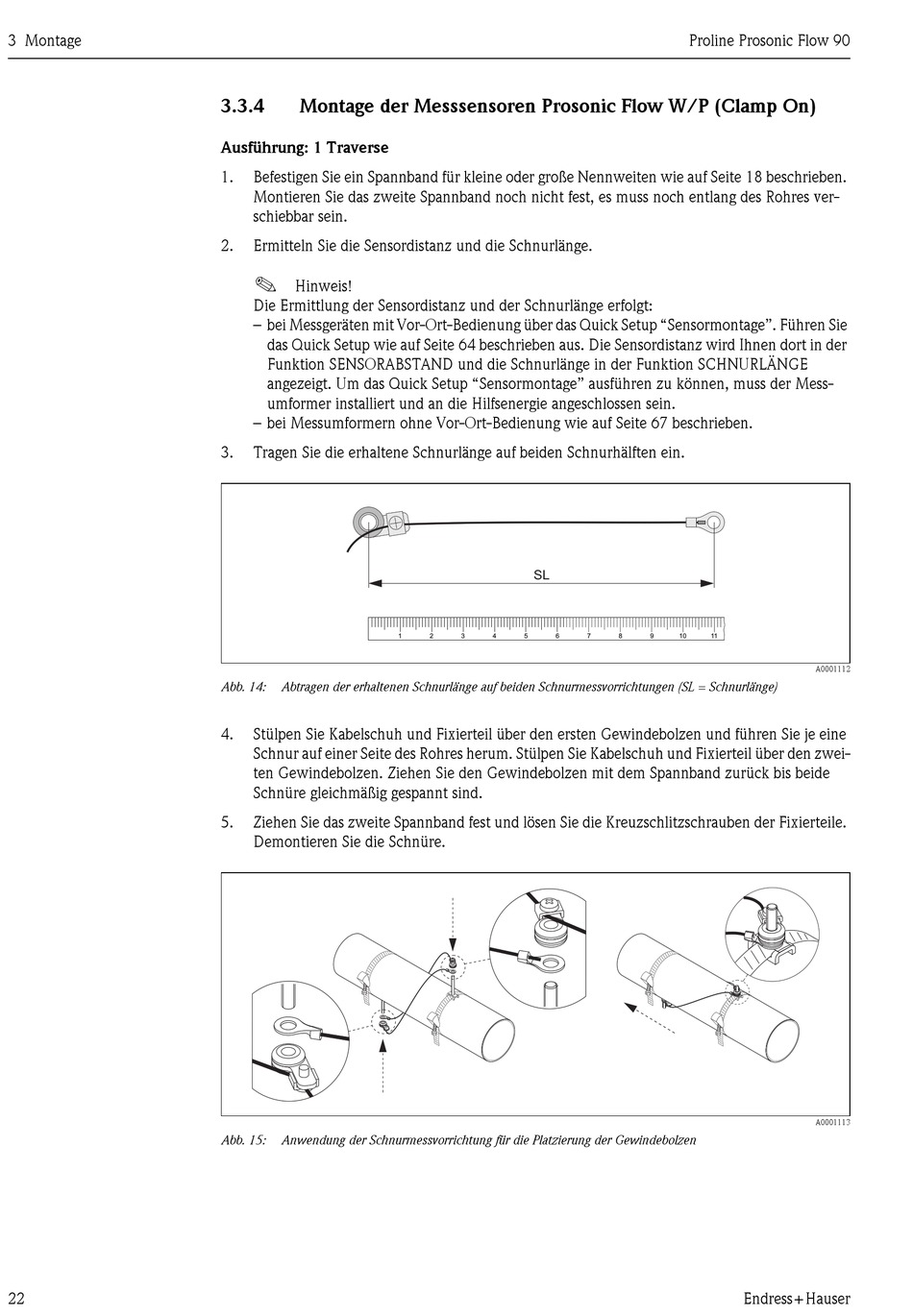

3 Montage
22
3.3.4

Montage der Messsensoren Prosonic Flow W/P (Clamp On)

Ausführung: 1 Traverse
1. Befestigen Sie ein Spannband für kleine oder große Nennweiten wie auf Seite 18 beschrieben.
Montieren Sie das zweite Spannband noch nicht fest, es muss noch entlang des Rohres ver-
schiebbar sein.
2. Ermitteln Sie die Sensordistanz und die Schnurlänge.
!
Hinweis!
Die Ermittlung der Sensordistanz und der Schnurlänge erfolgt:
– bei Messgeräten mit Vor-Ort-Bedienung über das Quick Setup "Sensormontage". Führen Sie
das Quick Setup wie auf Seite 64 beschrieben aus. Die Sensordistanz wird Ihnen dort in der
Funktion SENSORABSTAND und die Schnurlänge in der Funktion SCHNURLÄNGE
angezeigt. Um das Quick Setup "Sensormontage" ausführen zu können, muss der Mess-
umformer installiert und an die Hilfsenergie angeschlossen sein.
– bei Messumformern ohne Vor-Ort-Bedienung wie auf Seite 67 beschrieben.
3. Tragen Sie die erhaltene Schnurlänge auf beiden Schnurhälften ein.
Abb. 14: Abtragen der erhaltenen Schnurlänge auf beiden Schnurmessvorrichtungen (SL = Schnurlänge)
4. Stülpen Sie Kabelschuh und Fixierteil über den ersten Gewindebolzen und führen Sie je eine
Schnur auf einer Seite des Rohres herum. Stülpen Sie Kabelschuh und Fixierteil über den zwei-
ten Gewindebolzen. Ziehen Sie den Gewindebolzen mit dem Spannband zurück bis beide
Schnüre gleichmäßig gespannt sind.
5. Ziehen Sie das zweite Spannband fest und lösen Sie die Kreuzschlitzschrauben der Fixierteile.
Demontieren Sie die Schnüre.
Abb. 15: Anwendung der Schnurmessvorrichtung für die Platzierung der Gewindebolzen
SL
1 2 3 4 5 6
Proline Prosonic Flow 90
7 8 9 10 11
Endress+Hauser
A0001112
A0001113
