Reichweite des Konturerkennungsfelds
Die effektive Reichweite des Konturerkennungsfelds ist gleich der effektiven Schutz‐
feldreichweite.
Reichweite für Warnfelder
Für nicht sicherheitsgerichtete Anwendungen (Warnfelder) hat der Sicherheits-Laser‐
scanner eine größere Reichweite als die maximale Schutzfeldreichweite. In den folgen‐
den Diagrammen sind die Anforderungen an Größe und Remissionsgrad der zu erkenn‐
enden Objekte in Abhängigkeit von der gewünschten Reichweite dargestellt.
d [mm]
1000
500
200
100
50
20
10
5
10

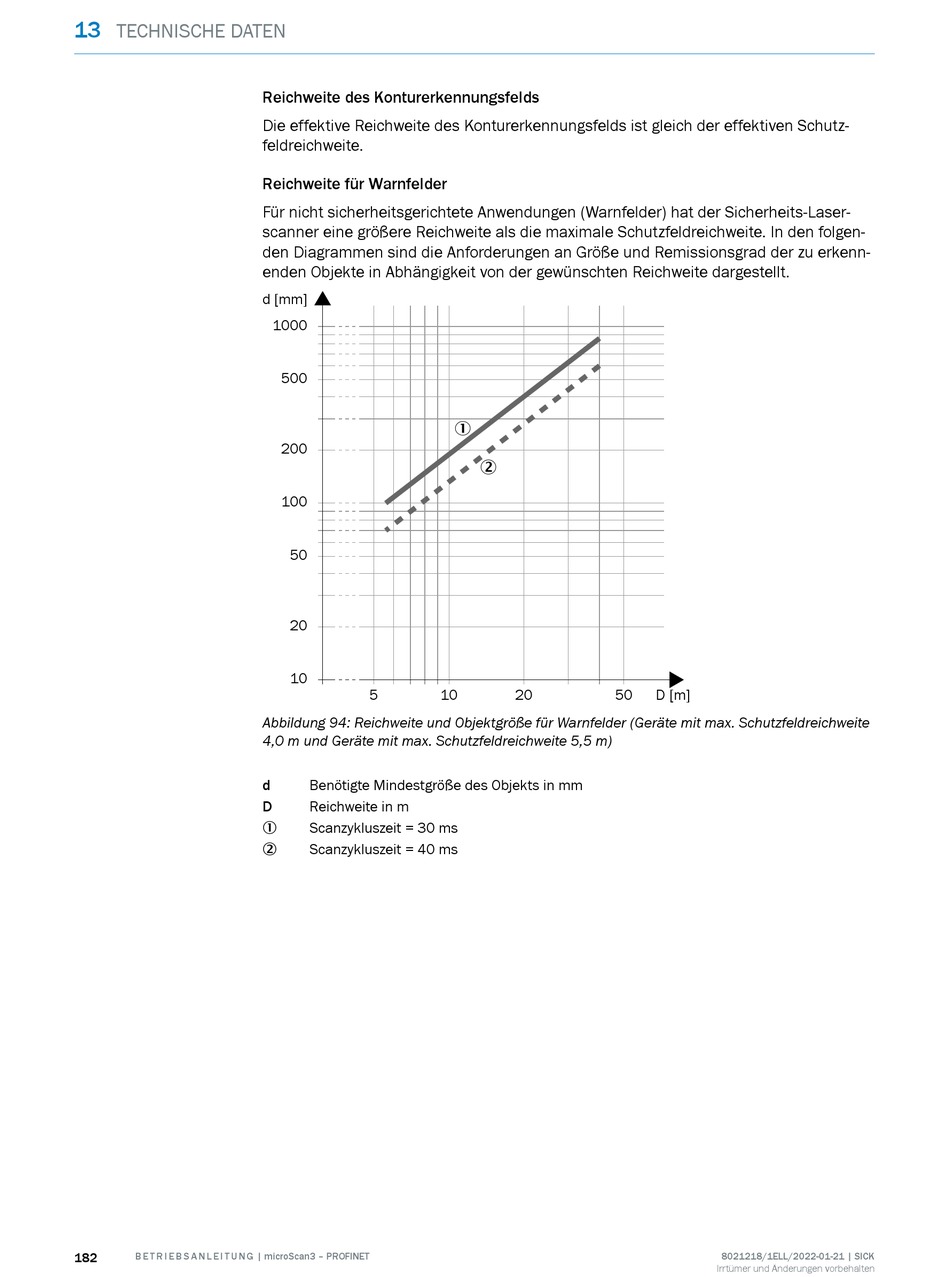

Abbildung 94: Reichweite und Objektgröße für Warnfelder (Geräte mit max. Schutzfeldreichweite
4,0 m und Geräte mit max. Schutzfeldreichweite 5,5 m)
d
Benötigte Mindestgröße des Objekts in mm
D
Reichweite in m
Scanzykluszeit = 30 ms
1
Scanzykluszeit = 40 ms
2
1
2
20
50
D [m]
8021218/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
