7
KONFIGURATION
7.14

Simulation

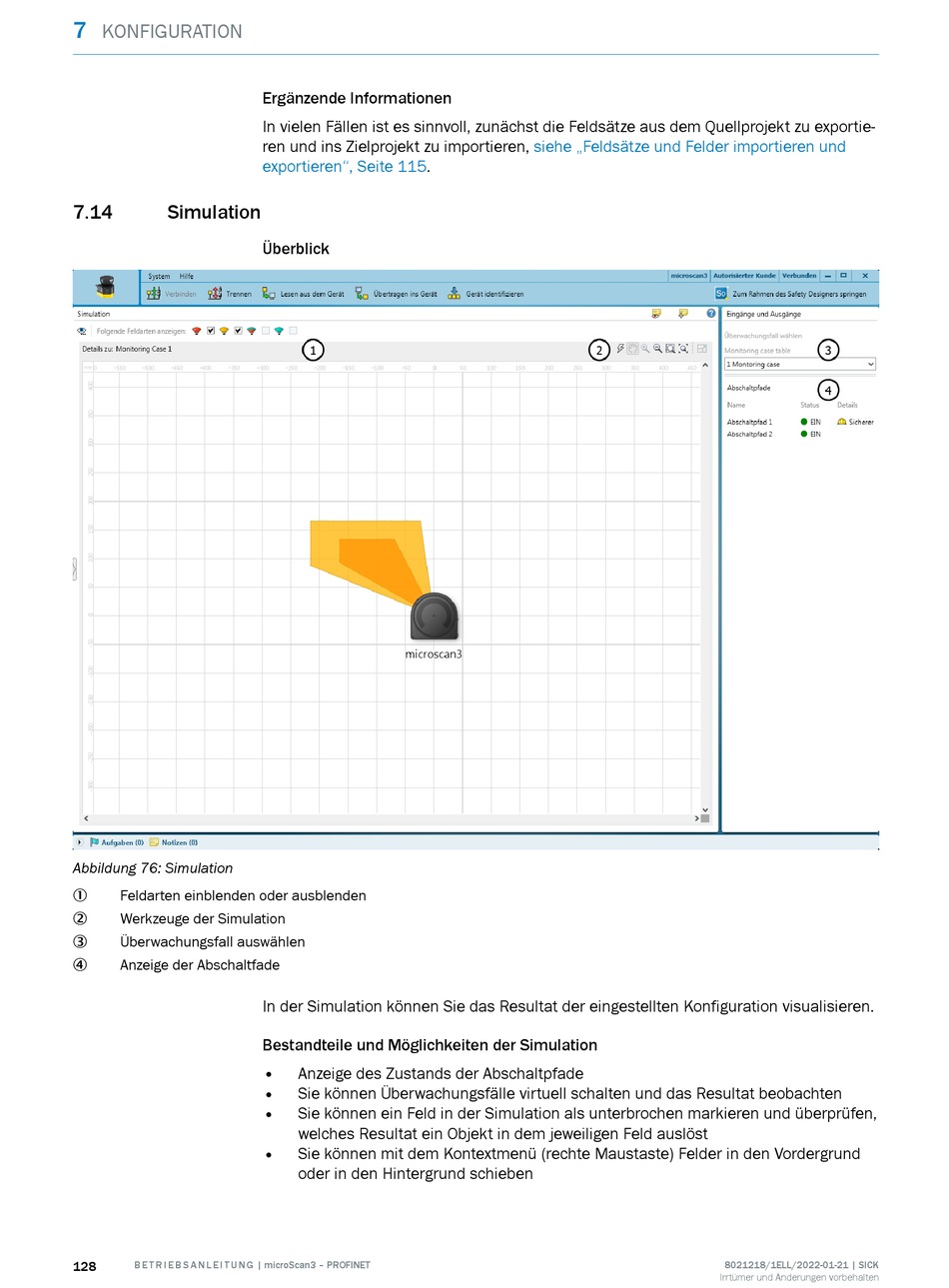

Abbildung 76: Simulation
Feldarten einblenden oder ausblenden
1
Werkzeuge der Simulation
2
Überwachungsfall auswählen
3
Anzeige der Abschaltfade
4
128 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Ergänzende Informationen
In vielen Fällen ist es sinnvoll, zunächst die Feldsätze aus dem Quellprojekt zu exportie‐
ren und ins Zielprojekt zu importieren,
exportieren", Seite 115.
Überblick
In der Simulation können Sie das Resultat der eingestellten Konfiguration visualisieren.
Bestandteile und Möglichkeiten der Simulation
•
Anzeige des Zustands der Abschaltpfade
•
Sie können Überwachungsfälle virtuell schalten und das Resultat beobachten
•
Sie können ein Feld in der Simulation als unterbrochen markieren und überprüfen,
welches Resultat ein Objekt in dem jeweiligen Feld auslöst
• Sie können mit dem Kontextmenü (rechte Maustaste) Felder in den Vordergrund
oder in den Hintergrund schieben
siehe „Feldsätze und Felder importieren und
