11.4

Diagnose mit dem Safety Designer

11.4.1

Datenrekorder

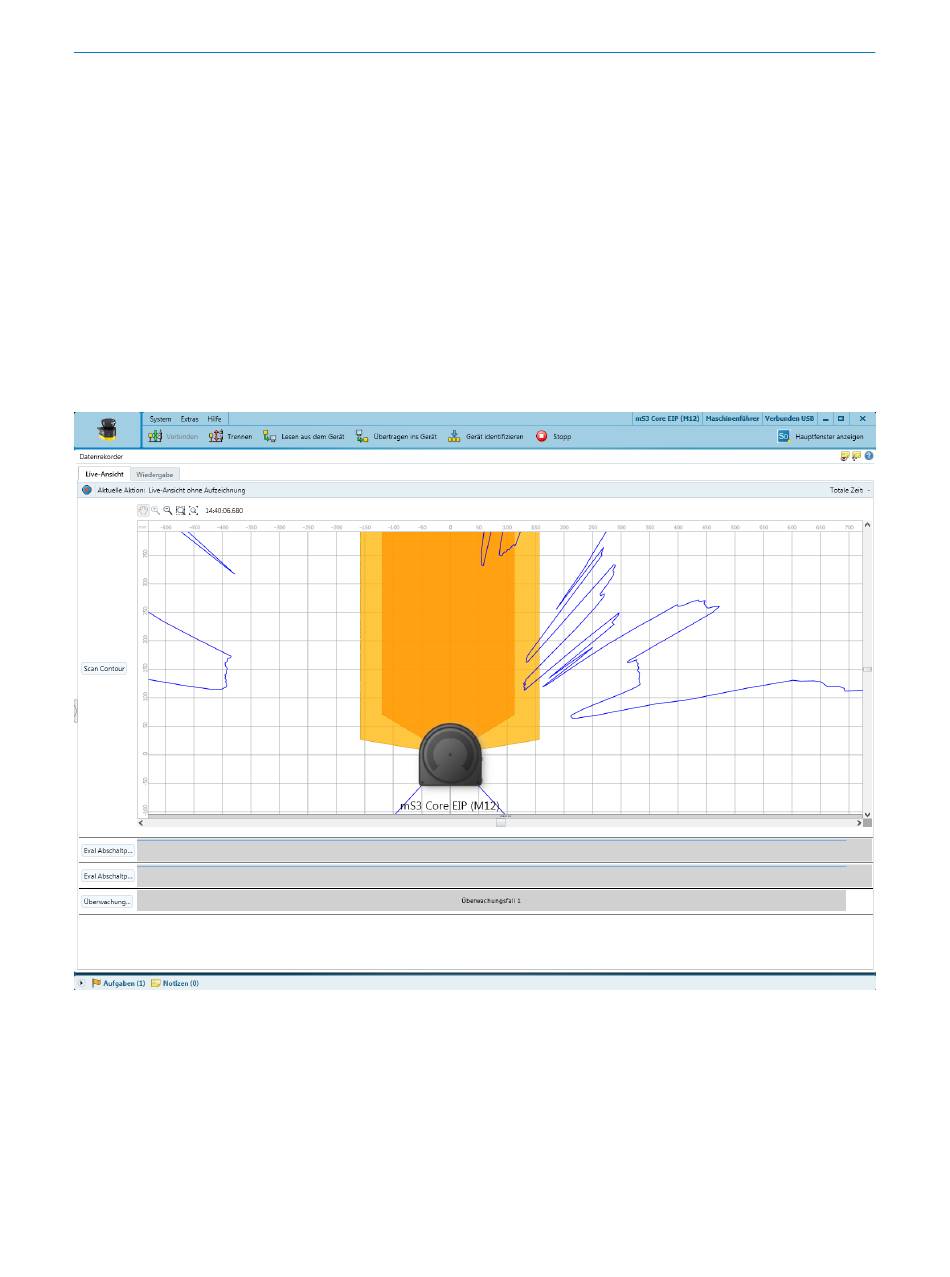

Abbildung 89: Datenrekorder
Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose verwendet werden.
19)
8021218/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
Im Gerätefenster stehen folgende Diagnosewerkzeuge zur Verfügung:
• Datenrekorder
• Ereignishistorie
• Meldungshistorie
• PROFINET Diagnose
• PROFINET Status
Folgende Schnittstellen sind für die Diagnose geeignet:
• USB 2.0 Mini-B (Dose)
•
Ethernet
Überblick
Mit dem Datenrekorder können Sie Signale des Geräts aufzeichnen. Abhängig von der
Schnittstelle und ihrer Auslastung werden die Messdaten nicht für jeden Scanzyklus
übertragen und dargestellt.
Die Daten werden in einer Datenrekorder-Diagnose-Datei gespeichert.
Sie können die Datenrekorder-Diagnose-Datei im Datenrekorder abspielen.
Sie können Einstellungen im Hauptfenster des Safety Designers vornehmen.
19)
