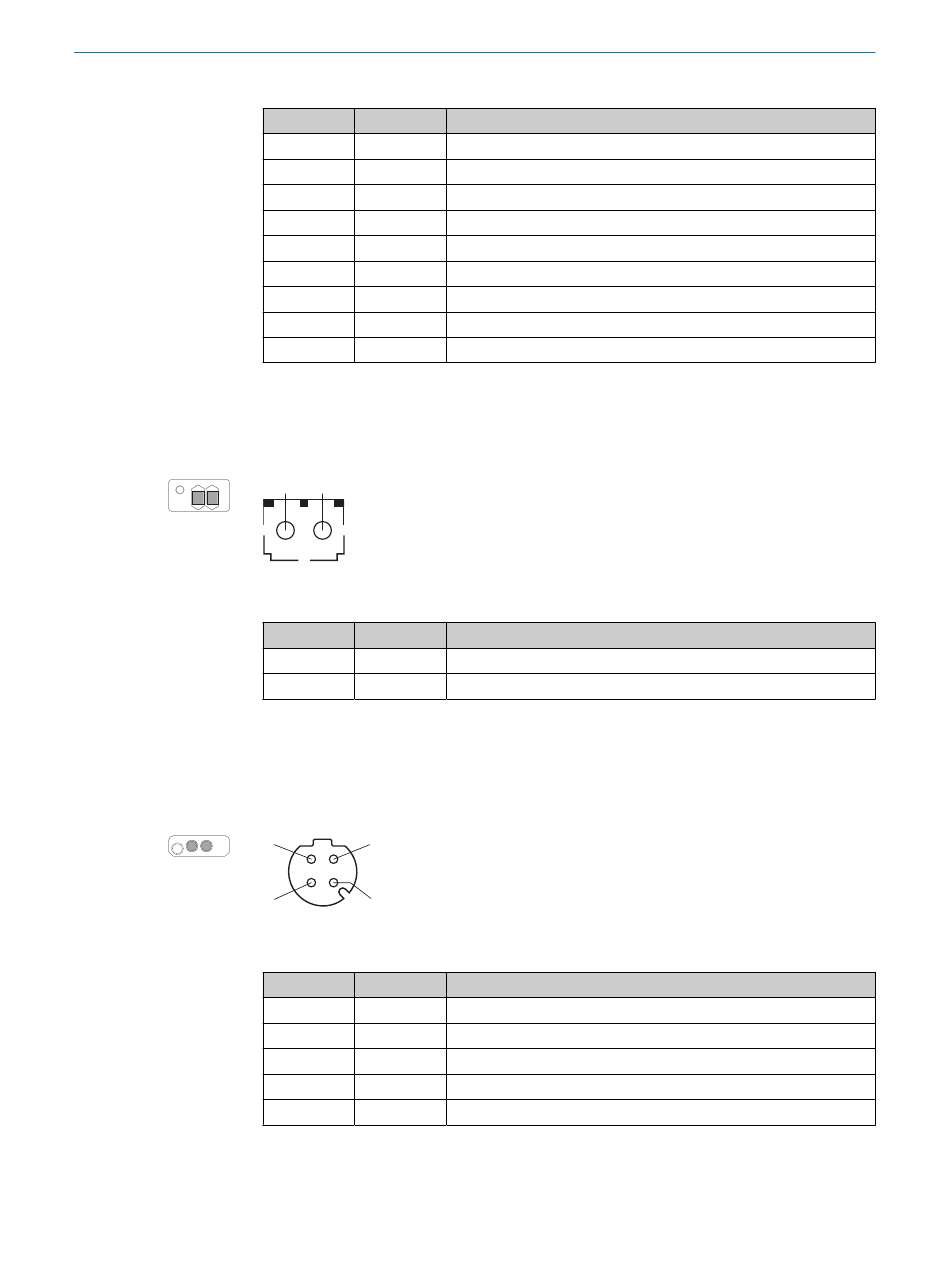

6
ELEKTRISCHE INSTALLATION
86 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Tabelle 9: Anschlussbelegung Netzwerk
Pin Bezeichnung Funktion
1 TX+
2 TX–
3 RX+
4 –
5 –
6 RX–
7 –
8 –
Gehäuse SH
microScan3 – PROFINET (SCRJ)
Die Ethernet- und PROFINET-Anbindung erfolgt geräteseitig über SCRJ-Dosen für Push-
Pull-Stecker. Im Sicherheits-Laserscanner ist ein Netzwerk-Switch, der beide Dosen
miteinander verbindet. Daher haben beide Dosen die gleiche Funktion.
1 2
Abbildung 55: Anschlussbelegung Netzwerk (Dose, SCRJ, für Push-Pull-Stecker)
Tabelle 10: Anschlussbelegung Netzwerk
Pin Bezeichnung Funktion
1 TX
2 RX
microScan3 – PROFINET (M12)
Die Ethernet- und PROFINET-Anbindung erfolgt geräteseitig über 4-polige, D-kodierte
M12-Dosen. Im Sicherheits-Laserscanner ist ein Netzwerk-Switch, der beide Dosen
miteinander verbindet. Daher haben beide Dosen die gleiche Funktion. Die Pinbelegung
entspricht EN 61918, Anhang H.
1 2
4 3
Abbildung 56: Anschlussbelegung Netzwerk (Dose, M12, 4-polig, D-codiert)
Tabelle 11: Anschlussbelegung Netzwerk
Pin Bezeichnung Funktion
1 TX+
2 RX+
3 TX–
4 RX–
Gewinde SH
Sendedaten +
Sendedaten –
Empfangsdaten +
Reserviert
Reserviert
Empfangsdaten –
Reserviert
Reserviert
Abschirmung
Sendedaten
Empfangsdaten
Sendedaten +
Empfangsdaten +
Sendedaten –
Empfangsdaten –
Abschirmung
