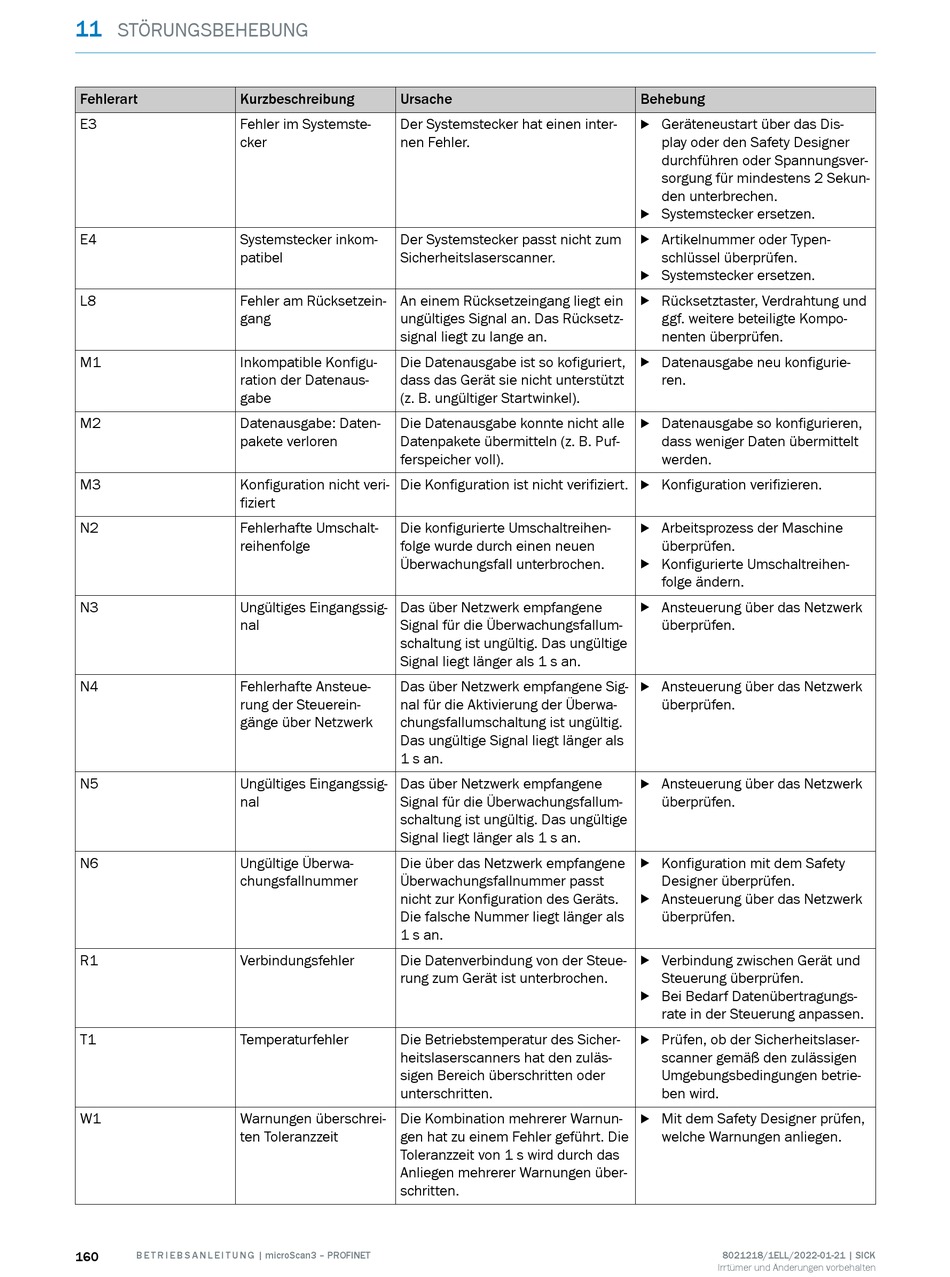

SICK microScan3 PROFINET Betriebsanleitung Seite 160

11
STÖRUNGSBEHEBUNG
Fehlerart Kurzbeschreibung
E3 Fehler im Systemste‐
cker
E4 Systemstecker inkom‐
patibel
L8 Fehler am Rücksetzein‐
gang
M1 Inkompatible Konfigu‐
ration der Datenaus‐
gabe
M2 Datenausgabe: Daten‐
pakete verloren
M3 Konfiguration nicht veri‐
fiziert
N2 Fehlerhafte Umschalt‐
reihenfolge
N3 Ungültiges Eingangssig‐
nal
N4 Fehlerhafte Ansteue‐
rung der Steuerein‐
gänge über Netzwerk
N5 Ungültiges Eingangssig‐
nal
N6 Ungültige Überwa‐
chungsfallnummer
R1 Verbindungsfehler
T1 Temperaturfehler
W1 Warnungen überschrei‐
ten Toleranzzeit
160 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Ursache
Der Systemstecker hat einen inter‐
nen Fehler.
Der Systemstecker passt nicht zum
Sicherheitslaserscanner.
An einem Rücksetzeingang liegt ein
ungültiges Signal an. Das Rücksetz‐
signal liegt zu lange an.
Die Datenausgabe ist so kofiguriert,
dass das Gerät sie nicht unterstützt
(z. B. ungültiger Startwinkel).
Die Datenausgabe konnte nicht alle
Datenpakete übermitteln (z. B. Puf‐
ferspeicher voll).
Die Konfiguration ist nicht verifiziert. b Konfiguration verifizieren.
Die konfigurierte Umschaltreihen‐
folge wurde durch einen neuen
Überwachungsfall unterbrochen.
Das über Netzwerk empfangene
Signal für die Überwachungsfallum‐
schaltung ist ungültig. Das ungültige
Signal liegt länger als 1 s an.
Das über Netzwerk empfangene Sig‐
nal für die Aktivierung der Überwa‐
chungsfallumschaltung ist ungültig.
Das ungültige Signal liegt länger als
1 s an.
Das über Netzwerk empfangene
Signal für die Überwachungsfallum‐
schaltung ist ungültig. Das ungültige
Signal liegt länger als 1 s an.
Die über das Netzwerk empfangene
Überwachungsfallnummer passt
nicht zur Konfiguration des Geräts.
Die falsche Nummer liegt länger als
1 s an.
Die Datenverbindung von der Steue‐
rung zum Gerät ist unterbrochen.
Die Betriebstemperatur des Sicher‐
heitslaserscanners hat den zuläs‐
sigen Bereich überschritten oder
unterschritten.
Die Kombination mehrerer Warnun‐
gen hat zu einem Fehler geführt. Die
Toleranzzeit von 1 s wird durch das
Anliegen mehrerer Warnungen über‐
schritten.
Behebung
b Geräteneustart über das Dis‐
play oder den Safety Designer
durchführen oder Spannungsver‐
sorgung für mindestens 2 Sekun‐
den unterbrechen.
b Systemstecker ersetzen.
b Artikelnummer oder Typen‐
schlüssel überprüfen.
b Systemstecker ersetzen.
b Rücksetztaster, Verdrahtung und
ggf. weitere beteiligte Kompo‐
nenten überprüfen.
b Datenausgabe neu konfigurie‐
ren.
b Datenausgabe so konfigurieren,
dass weniger Daten übermittelt
werden.
b Arbeitsprozess der Maschine
überprüfen.
b Konfigurierte Umschaltreihen‐
folge ändern.
b Ansteuerung über das Netzwerk
überprüfen.
b Ansteuerung über das Netzwerk
überprüfen.
b Ansteuerung über das Netzwerk
überprüfen.
b Konfiguration mit dem Safety
Designer überprüfen.
b Ansteuerung über das Netzwerk
überprüfen.
b Verbindung zwischen Gerät und
Steuerung überprüfen.
b Bei Bedarf Datenübertragungs‐
rate in der Steuerung anpassen.
b Prüfen, ob der Sicherheitslaser‐
scanner gemäß den zulässigen
Umgebungsbedingungen betrie‐
ben wird.
b Mit dem Safety Designer prüfen,
welche Warnungen anliegen.
