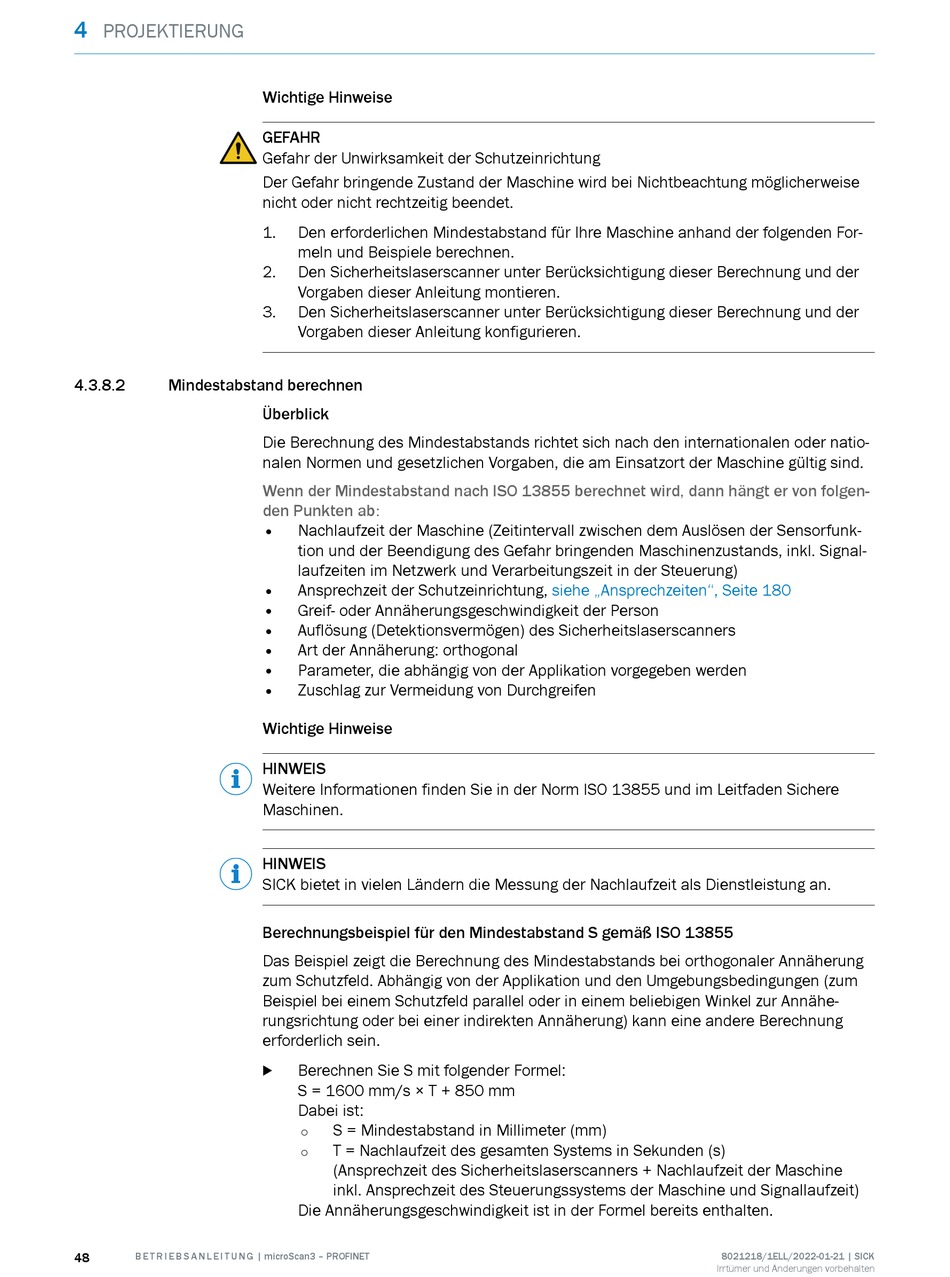

SICK microScan3 PROFINET Betriebsanleitung Seite 48

4
PROJEKTIERUNG
4.3.8.2 Mindestabstand berechnen
48 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Wichtige Hinweise
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
1. Den erforderlichen Mindestabstand für Ihre Maschine anhand der folgenden For‐
meln und Beispiele berechnen.
2. Den Sicherheitslaserscanner unter Berücksichtigung dieser Berechnung und der
Vorgaben dieser Anleitung montieren.
3. Den Sicherheitslaserscanner unter Berücksichtigung dieser Berechnung und der
Vorgaben dieser Anleitung konfigurieren.
Überblick
Die Berechnung des Mindestabstands richtet sich nach den internationalen oder natio‐
nalen Normen und gesetzlichen Vorgaben, die am Einsatzort der Maschine gültig sind.
Wenn der Mindestabstand nach ISO 13855 berechnet wird, dann hängt er von folgen‐
den Punkten ab:
• Nachlaufzeit der Maschine (Zeitintervall zwischen dem Auslösen der Sensorfunk‐
tion und der Beendigung des Gefahr bringenden Maschinenzustands, inkl. Signal‐
laufzeiten im Netzwerk und Verarbeitungszeit in der Steuerung)
• Ansprechzeit der Schutzeinrichtung,
• Greif- oder Annäherungsgeschwindigkeit der Person
• Auflösung (Detektionsvermögen) des Sicherheitslaserscanners
• Art der Annäherung: orthogonal
• Parameter, die abhängig von der Applikation vorgegeben werden
•
Zuschlag zur Vermeidung von Durchgreifen
Wichtige Hinweise
HINWEIS
Weitere Informationen finden Sie in der Norm ISO 13855 und im Leitfaden Sichere
Maschinen.
HINWEIS
SICK bietet in vielen Ländern die Messung der Nachlaufzeit als Dienstleistung an.
Berechnungsbeispiel für den Mindestabstand S gemäß ISO 13855
Das Beispiel zeigt die Berechnung des Mindestabstands bei orthogonaler Annäherung
zum Schutzfeld. Abhängig von der Applikation und den Umgebungsbedingungen (zum
Beispiel bei einem Schutzfeld parallel oder in einem beliebigen Winkel zur Annähe‐
rungsrichtung oder bei einer indirekten Annäherung) kann eine andere Berechnung
erforderlich sein.
Berechnen Sie S mit folgender Formel:
b
S = 1600 mm/s × T + 850 mm
Dabei ist:
S = Mindestabstand in Millimeter (mm)
°
T = Nachlaufzeit des gesamten Systems in Sekunden (s)
°
(Ansprechzeit des Sicherheitslaserscanners + Nachlaufzeit der Maschine
inkl. Ansprechzeit des Steuerungssystems der Maschine und Signallaufzeit)
Die Annäherungsgeschwindigkeit ist in der Formel bereits enthalten.
siehe „Ansprechzeiten", Seite 180
