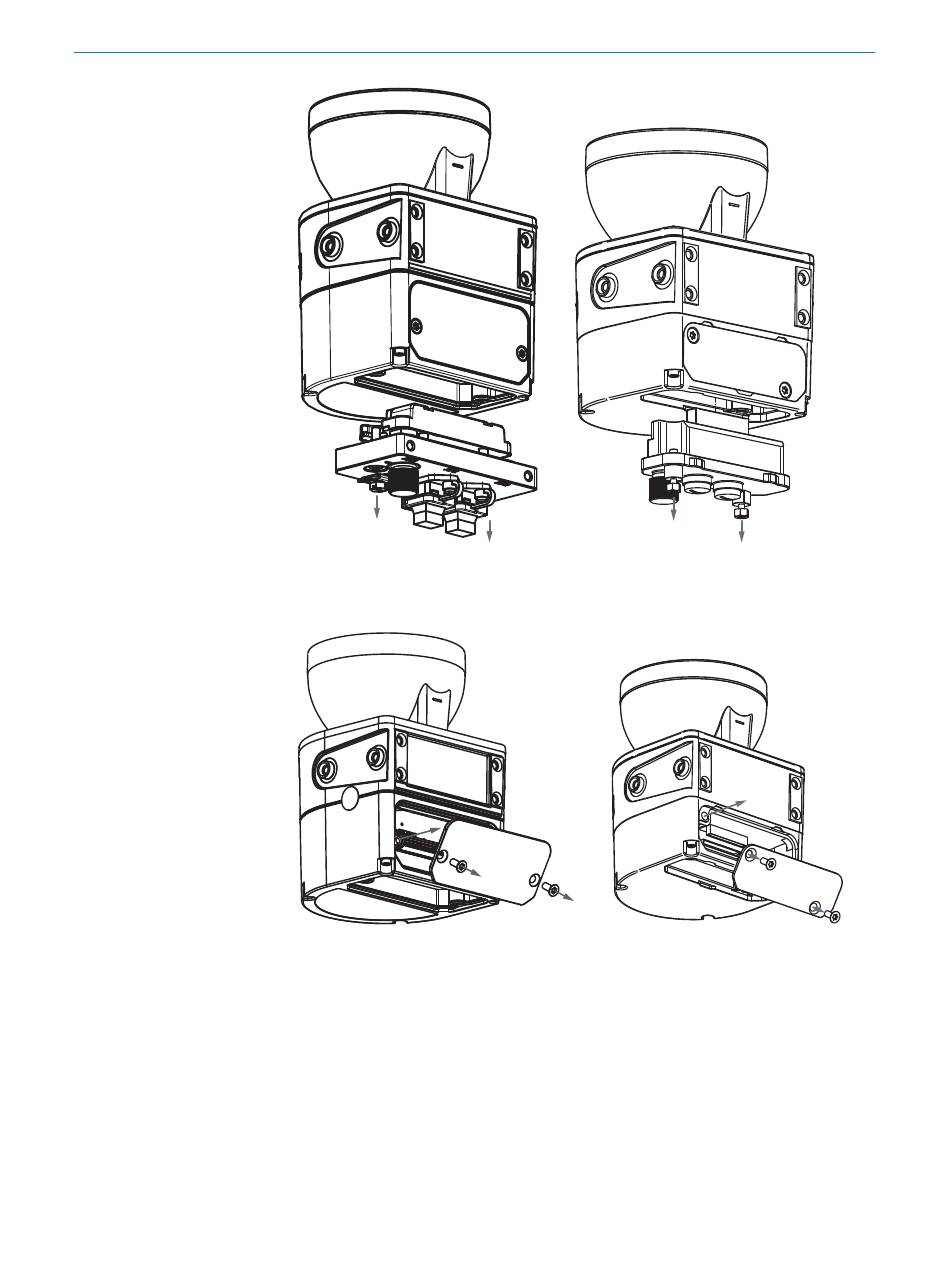

Abbildung 47: Systemstecker unten entfernen (links: microScan3 – PROFINET (RJ45/
SCRJ), rechts: microScan3 – PROFINET (M12))
3. Schrauben der Abdeckplatte lösen.
4. Abdeckplatte vom Sicherheits-Laserscanner abnehmen.
Abbildung 48: Abdeckplatte hinten entfernen (links: microScan3 – PROFINET (RJ45/SCRJ),
rechts: microScan3 – PROFINET (M12))
5. Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den
Sicherheits-Laserscanner schieben.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
