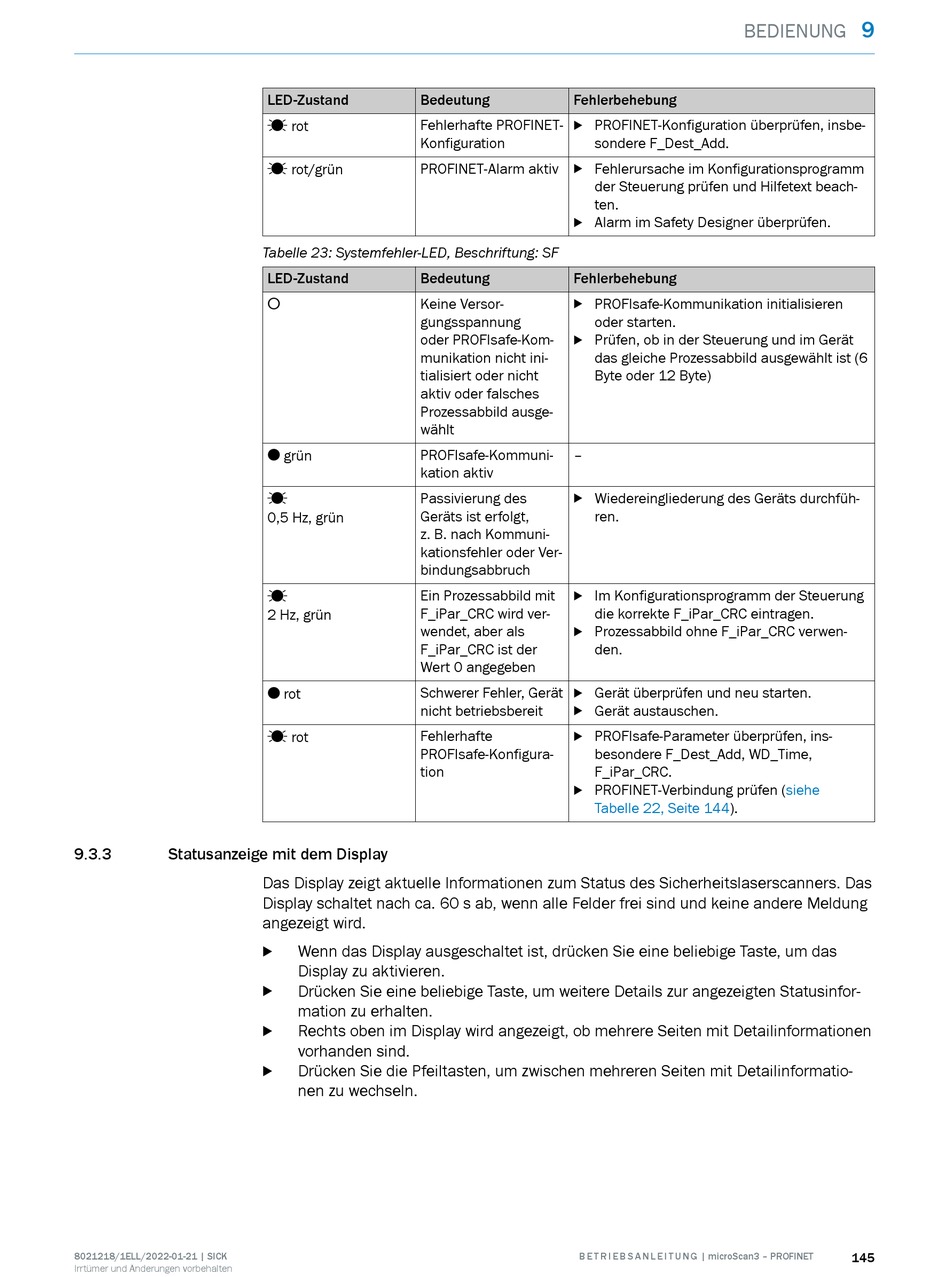

Statusanzeige mit dem Display

8021218/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
LED-Zustand Bedeutung
Fehlerhafte PROFINET-
Ö rot
Konfiguration
PROFINET-Alarm aktiv b Fehlerursache im Konfigurationsprogramm
Ö rot/grün
Tabelle 23: Systemfehler-LED, Beschriftung: SF
LED-Zustand Bedeutung
Keine Versor‐
o
gungsspannung
oder PROFIsafe-Kom‐
munikation nicht ini‐
tialisiert oder nicht
aktiv oder falsches
Prozessabbild ausge‐
wählt
PROFIsafe-Kommuni‐
O grün
kation aktiv
Passivierung des
Ö
Geräts ist erfolgt,
0,5 Hz, grün
z. B. nach Kommuni‐
kationsfehler oder Ver‐
bindungsabbruch
Ein Prozessabbild mit
Ö
F_iPar_CRC wird ver‐
2 Hz, grün
wendet, aber als
F_iPar_CRC ist der
Wert 0 angegeben
Schwerer Fehler, Gerät
O rot
nicht betriebsbereit
Ö rot Fehlerhafte
PROFIsafe-Konfigura‐
tion
Das Display zeigt aktuelle Informationen zum Status des Sicherheitslaserscanners. Das
Display schaltet nach ca. 60 s ab, wenn alle Felder frei sind und keine andere Meldung
angezeigt wird.
Wenn das Display ausgeschaltet ist, drücken Sie eine beliebige Taste, um das
b
Display zu aktivieren.
Drücken Sie eine beliebige Taste, um weitere Details zur angezeigten Statusinfor‐
b
mation zu erhalten.
Rechts oben im Display wird angezeigt, ob mehrere Seiten mit Detailinformationen
b
vorhanden sind.
Drücken Sie die Pfeiltasten, um zwischen mehreren Seiten mit Detailinformatio‐
b
nen zu wechseln.
BEDIENUNG
Fehlerbehebung
b PROFINET-Konfiguration überprüfen, insbe‐
sondere F_Dest_Add.
der Steuerung prüfen und Hilfetext beach‐
ten.
b Alarm im Safety Designer überprüfen.
Fehlerbehebung
b PROFIsafe-Kommunikation initialisieren
oder starten.
b Prüfen, ob in der Steuerung und im Gerät
das gleiche Prozessabbild ausgewählt ist (6
Byte oder 12 Byte)
–
b Wiedereingliederung des Geräts durchfüh‐
ren.
b Im Konfigurationsprogramm der Steuerung
die korrekte F_iPar_CRC eintragen.
b Prozessabbild ohne F_iPar_CRC verwen‐
den.
b Gerät überprüfen und neu starten.
b Gerät austauschen.
b PROFIsafe-Parameter überprüfen, ins‐
besondere F_Dest_Add, WD_Time,
F_iPar_CRC.
b PROFINET-Verbindung prüfen
Tabelle 22, Seite 144).
