9
BEDIENUNG
9.3.2.1
LEDs für Netzwerkschnittstellen
9.3.2.2
PROFINET-LEDs
144
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
1
2

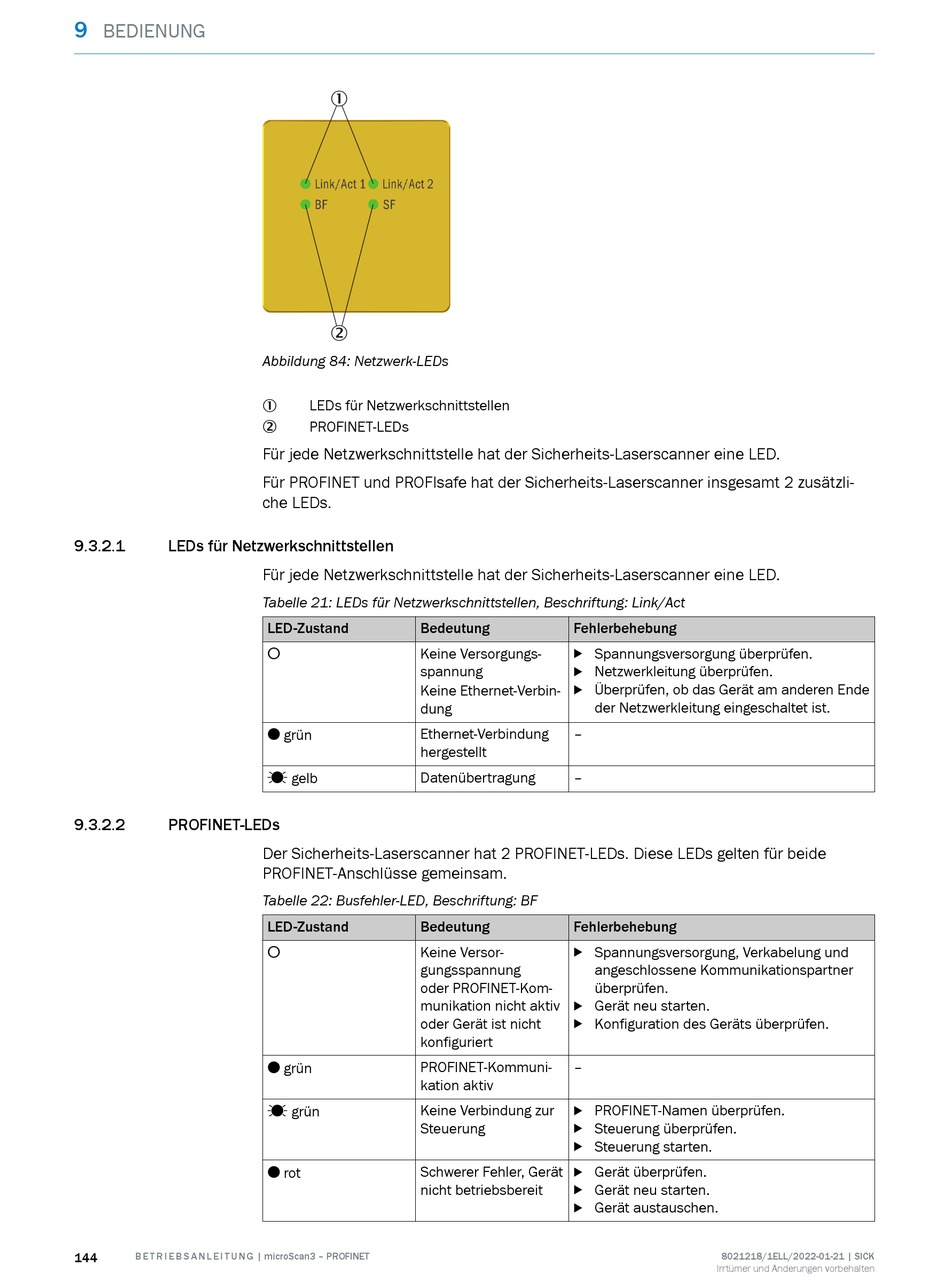

Abbildung 84: Netzwerk-LEDs
LEDs für Netzwerkschnittstellen
1
PROFINET-LEDs
2
Für jede Netzwerkschnittstelle hat der Sicherheits-Laserscanner eine LED.
Für PROFINET und PROFIsafe hat der Sicherheits-Laserscanner insgesamt 2 zusätzli‐
che LEDs.
Für jede Netzwerkschnittstelle hat der Sicherheits-Laserscanner eine LED.
Tabelle 21: LEDs für Netzwerkschnittstellen, Beschriftung: Link/Act
LED-Zustand
Bedeutung
Keine Versorgungs‐
o
spannung
Keine Ethernet-Verbin‐
dung
O grün
Ethernet-Verbindung
hergestellt
Datenübertragung
Ö gelb
Der Sicherheits-Laserscanner hat 2 PROFINET-LEDs. Diese LEDs gelten für beide
PROFINET-Anschlüsse gemeinsam.
Tabelle 22: Busfehler-LED, Beschriftung: BF
LED-Zustand
Bedeutung
Keine Versor‐
o
gungsspannung
oder PROFINET-Kom‐
munikation nicht aktiv
oder Gerät ist nicht
konfiguriert
PROFINET-Kommuni‐
O grün
kation aktiv
Keine Verbindung zur
Ö grün
Steuerung
O rot
Schwerer Fehler, Gerät
nicht betriebsbereit
Fehlerbehebung
b Spannungsversorgung überprüfen.
b Netzwerkleitung überprüfen.
b Überprüfen, ob das Gerät am anderen Ende
der Netzwerkleitung eingeschaltet ist.
–
–
Fehlerbehebung
b Spannungsversorgung, Verkabelung und
angeschlossene Kommunikationspartner
überprüfen.
b Gerät neu starten.
b Konfiguration des Geräts überprüfen.
–
b PROFINET-Namen überprüfen.
b Steuerung überprüfen.
b Steuerung starten.
b Gerät überprüfen.
b Gerät neu starten.
b Gerät austauschen.
