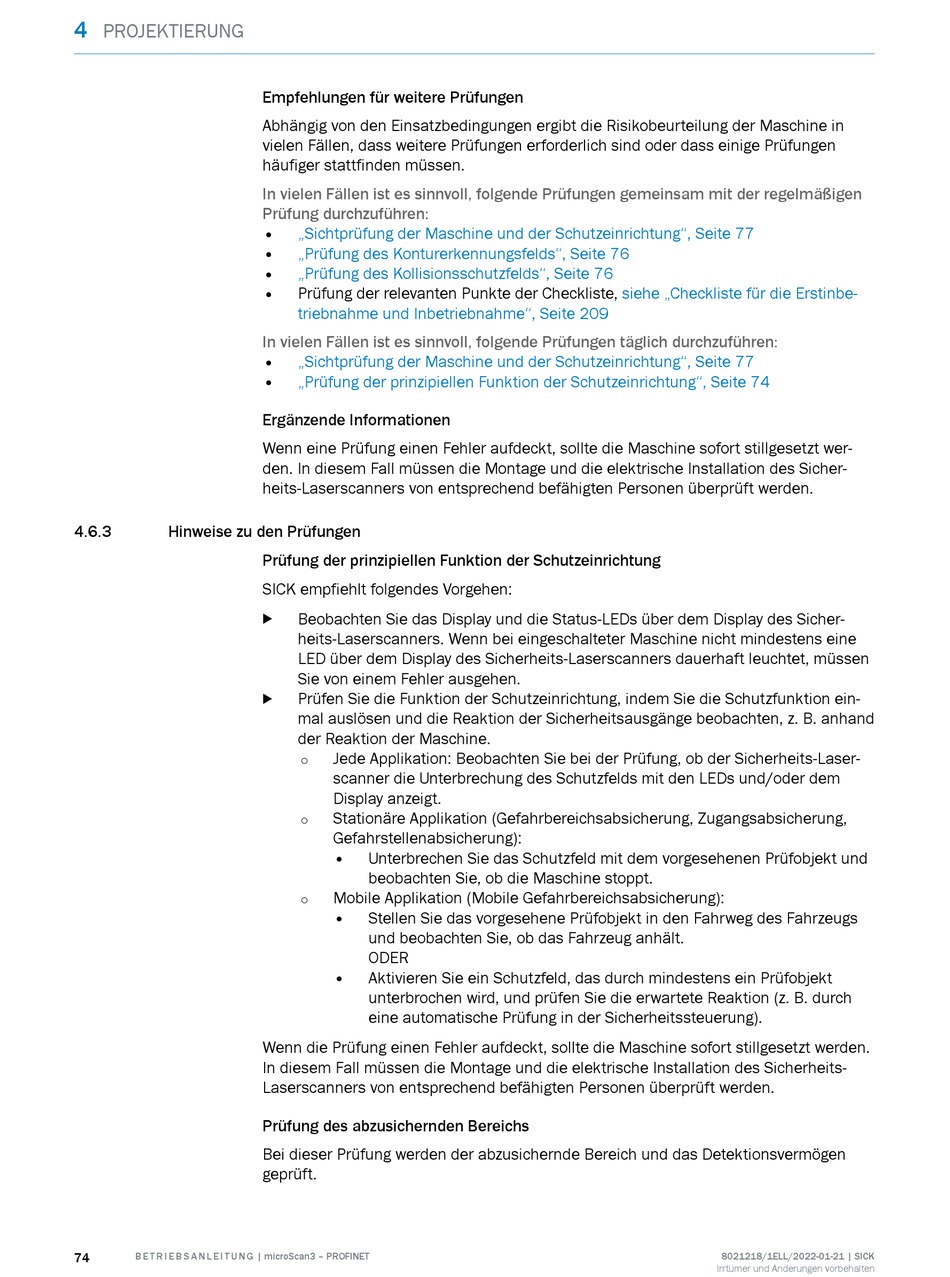

4
PROJEKTIERUNG
4.6.3 Hinweise zu den Prüfungen
74 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET
Empfehlungen für weitere Prüfungen
Abhängig von den Einsatzbedingungen ergibt die Risikobeurteilung der Maschine in
vielen Fällen, dass weitere Prüfungen erforderlich sind oder dass einige Prüfungen
häufiger stattfinden müssen.
In vielen Fällen ist es sinnvoll, folgende Prüfungen gemeinsam mit der regelmäßigen
Prüfung durchzuführen:
• „Sichtprüfung der Maschine und der Schutzeinrichtung", Seite 77
• „Prüfung des Konturerkennungsfelds", Seite 76
• „Prüfung des Kollisionsschutzfelds", Seite 76
• Prüfung der relevanten Punkte der Checkliste,
triebnahme und Inbetriebnahme", Seite 209
In vielen Fällen ist es sinnvoll, folgende Prüfungen täglich durchzuführen:
• „Sichtprüfung der Maschine und der Schutzeinrichtung", Seite 77
• „Prüfung der prinzipiellen Funktion der Schutzeinrichtung", Seite 74
Ergänzende Informationen
Wenn eine Prüfung einen Fehler aufdeckt, sollte die Maschine sofort stillgesetzt wer‐
den. In diesem Fall müssen die Montage und die elektrische Installation des Sicher‐
heits-Laserscanners von entsprechend befähigten Personen überprüft werden.
Prüfung der prinzipiellen Funktion der Schutzeinrichtung
SICK empfiehlt folgendes Vorgehen:
Beobachten Sie das Display und die Status-LEDs über dem Display des Sicher‐
b
heits-Laserscanners. Wenn bei eingeschalteter Maschine nicht mindestens eine
LED über dem Display des Sicherheits-Laserscanners dauerhaft leuchtet, müssen
Sie von einem Fehler ausgehen.
Prüfen Sie die Funktion der Schutzeinrichtung, indem Sie die Schutzfunktion ein‐
b
mal auslösen und die Reaktion der Sicherheitsausgänge beobachten, z. B. anhand
der Reaktion der Maschine.
Jede Applikation: Beobachten Sie bei der Prüfung, ob der Sicherheits-Laser‐
°
scanner die Unterbrechung des Schutzfelds mit den LEDs und/oder dem
Display anzeigt.
Stationäre Applikation (Gefahrbereichsabsicherung, Zugangsabsicherung,
°
Gefahrstellenabsicherung):
• Unterbrechen Sie das Schutzfeld mit dem vorgesehenen Prüfobjekt und
beobachten Sie, ob die Maschine stoppt.
Mobile Applikation (Mobile Gefahrbereichsabsicherung):
°
•
Stellen Sie das vorgesehene Prüfobjekt in den Fahrweg des Fahrzeugs
und beobachten Sie, ob das Fahrzeug anhält.
ODER
• Aktivieren Sie ein Schutzfeld, das durch mindestens ein Prüfobjekt
unterbrochen wird, und prüfen Sie die erwartete Reaktion (z. B. durch
eine automatische Prüfung in der Sicherheitssteuerung).
Wenn die Prüfung einen Fehler aufdeckt, sollte die Maschine sofort stillgesetzt werden.
In diesem Fall müssen die Montage und die elektrische Installation des Sicherheits-
Laserscanners von entsprechend befähigten Personen überprüft werden.
Prüfung des abzusichernden Bereichs
Bei dieser Prüfung werden der abzusichernde Bereich und das Detektionsvermögen
geprüft.
siehe „Checkliste für die Erstinbe‐
8021218/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
