SICK microScan3 PROFINET Betriebsanleitung Seite 146

9
BEDIENUNG
146 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET

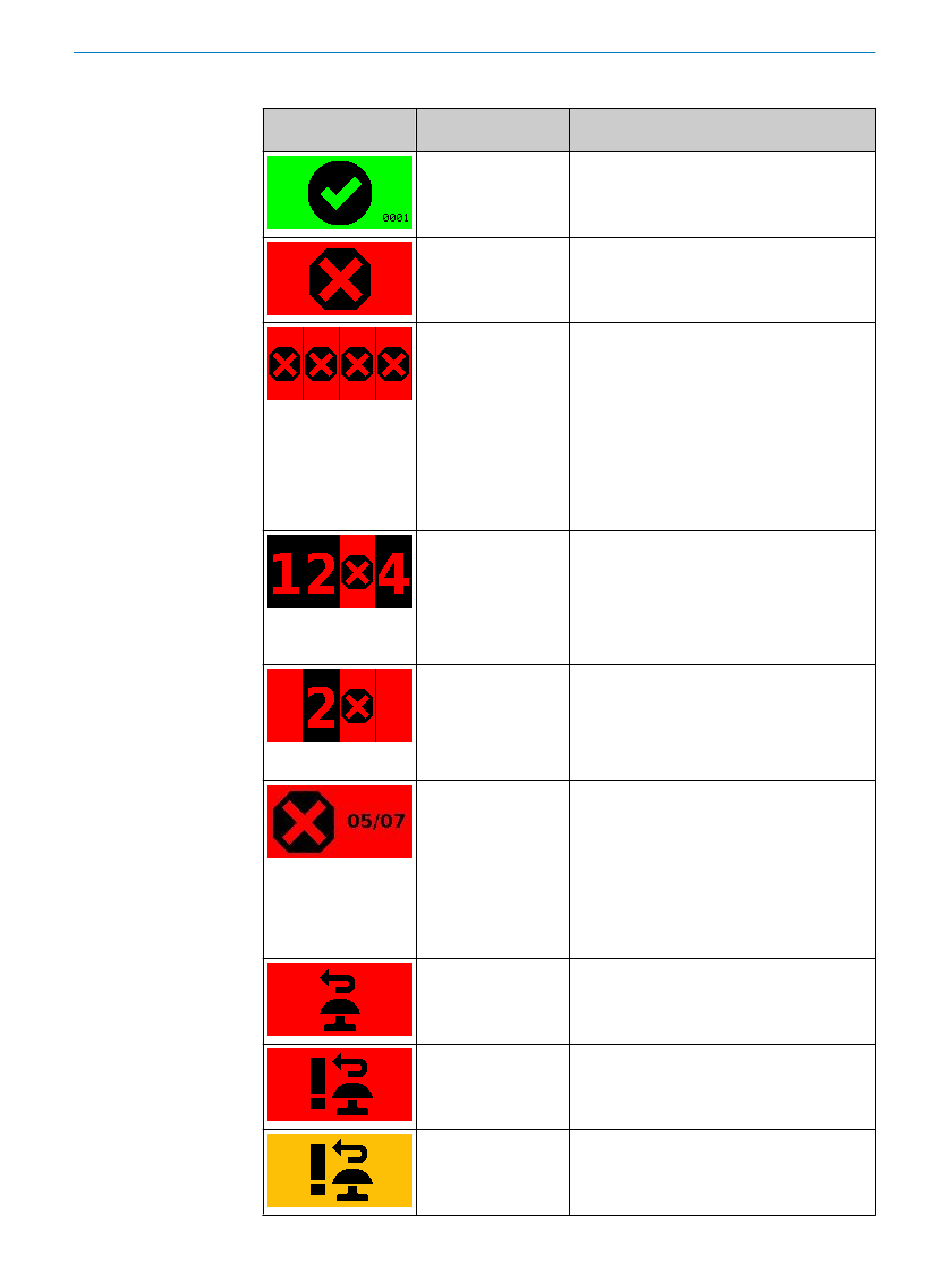

Tabelle 24: Statusinformationen im Überblick
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Geräte und Konfigura‐
tionen mit einem kon‐
figurierten Sicherheits‐
ausgang
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit 2 bis 4 kon‐
figurierten Sicherheits‐
ausgängen
Geräte und Konfigura‐
tionen mit mehr als 4
konfigurierten Sicher‐
heitsausgängen
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Konfiguration mit Wie‐
deranlaufsperre
Bedeutung
Alle Felder frei, Sicherheitsausgänge im EIN-
Zustand.
Die Nummer rechts unten bezeichnet den akti‐
ven Überwachungsfall.
Schutzfeld unterbrochen, Sicherheitsausgang
im AUS-Zustand.
Für jeden von 4 Abschaltpfaden gilt: Das
Schutzfeld ist unterbrochen oder im aktiven
Überwachungsfall liegt ein Warnfeld. Sicher‐
heitsausgänge im AUS-Zustand.
Jede Spalte steht für einen Sicherheitsaus‐
gang.
Sicherheitsausgänge, die im AUS-Zustand
sind, sind mit einem Kreuz markiert, wenn
sie in mindestens einem Überwachungsfall im
sicherheitsgerichteten EIN-Zustand sein kön‐
nen.
Das Schutzfeld mit Position 3 im Prozessab‐
bild ist unterbrochen oder im aktiven Überwa‐
chungsfall liegt ein Warnfeld. Der zugehörige
Sicherheitsausgang ist im AUS-Zustand.
Sicherheitsausgänge, bei denen kein Feld
unterbrochen ist und die im EIN-Zustand sind,
sind mit ihrer Nummer markiert.
Abschaltpfade, in denen kein Schutzfeld liegt,
sind nicht markiert. Der zugehörige Sicher‐
heitsausgang ist im AUS-Zustand.
Ein nicht sicherheitsgerichteter Ausgang kann
dennoch im EIN-Zustand sein, z. B. bei einem
freien Warnfeld.
Für einen oder mehrere Abschaltpfade gilt:
Das Schutzfeld ist unterbrochen oder im akti‐
ven Überwachungsfall liegt ein Warnfeld. Die
zugehörigen Sicherheitsausgänge sind im AUS-
Zustand.
• Linke Zahl: Anzahl der Sicherheitsausgänge
im AUS-Zustand
• Rechte Zahl: Anzahl der konfigurierten
Sicherheitsausgänge
Schutzfeld ist frei, Rücksetzen kann erfolgen.
Rücksetztaste gedrückt. Sicherheitsausgang
im AUS-Zustand.
Rücksetztaste gedrückt. Sicherheitsausgang
im EIN-Zustand.
