Einschalten
140
B E T R I E B S A N L E I T U N G | microScan3 – PROFINET

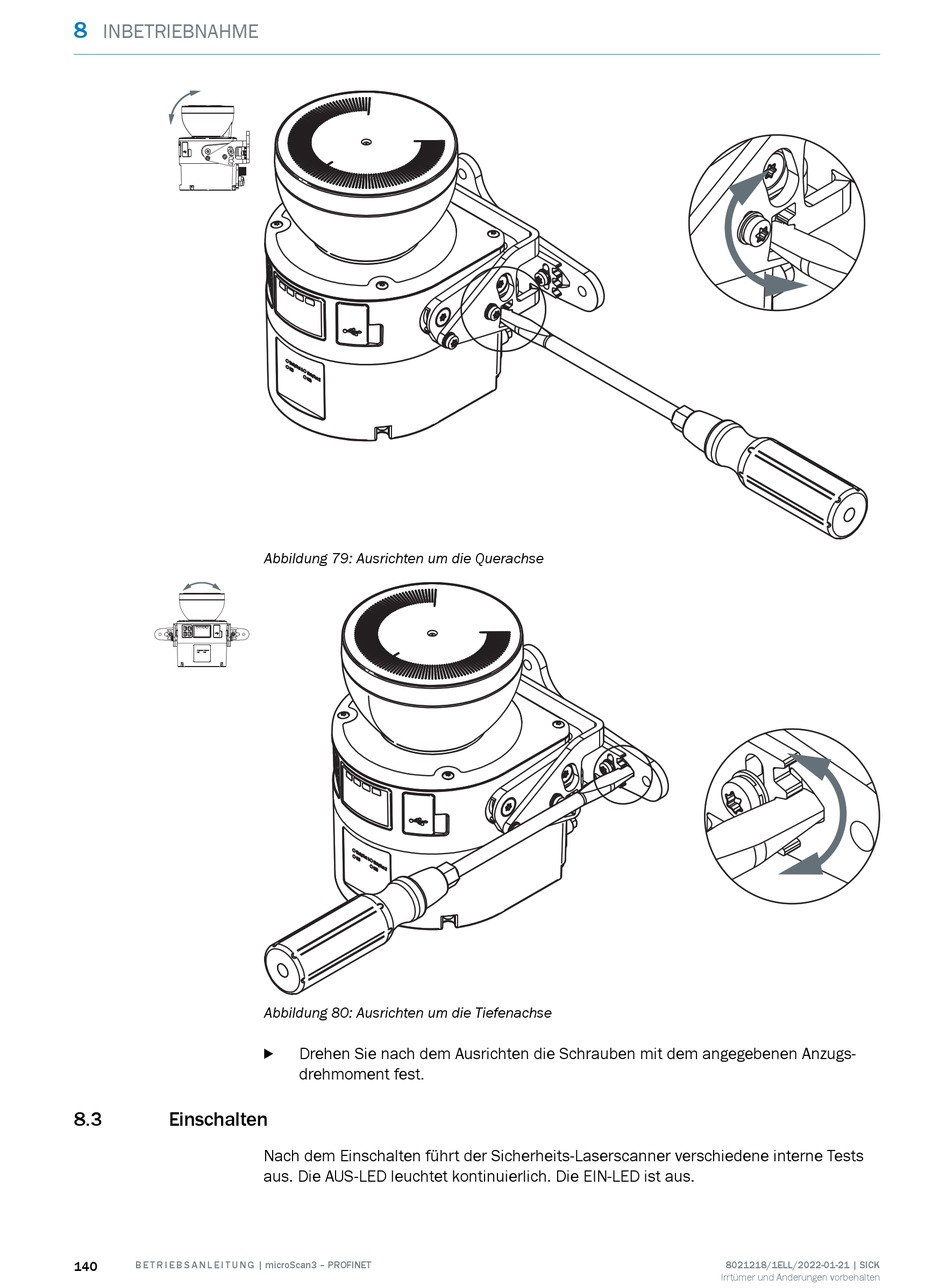

Abbildung 79: Ausrichten um die Querachse
Abbildung 80: Ausrichten um die Tiefenachse
Drehen Sie nach dem Ausrichten die Schrauben mit dem angegebenen Anzugs‐
b
drehmoment fest.
Nach dem Einschalten führt der Sicherheits-Laserscanner verschiedene interne Tests
aus. Die AUS-LED leuchtet kontinuierlich. Die EIN-LED ist aus.
8021218/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
