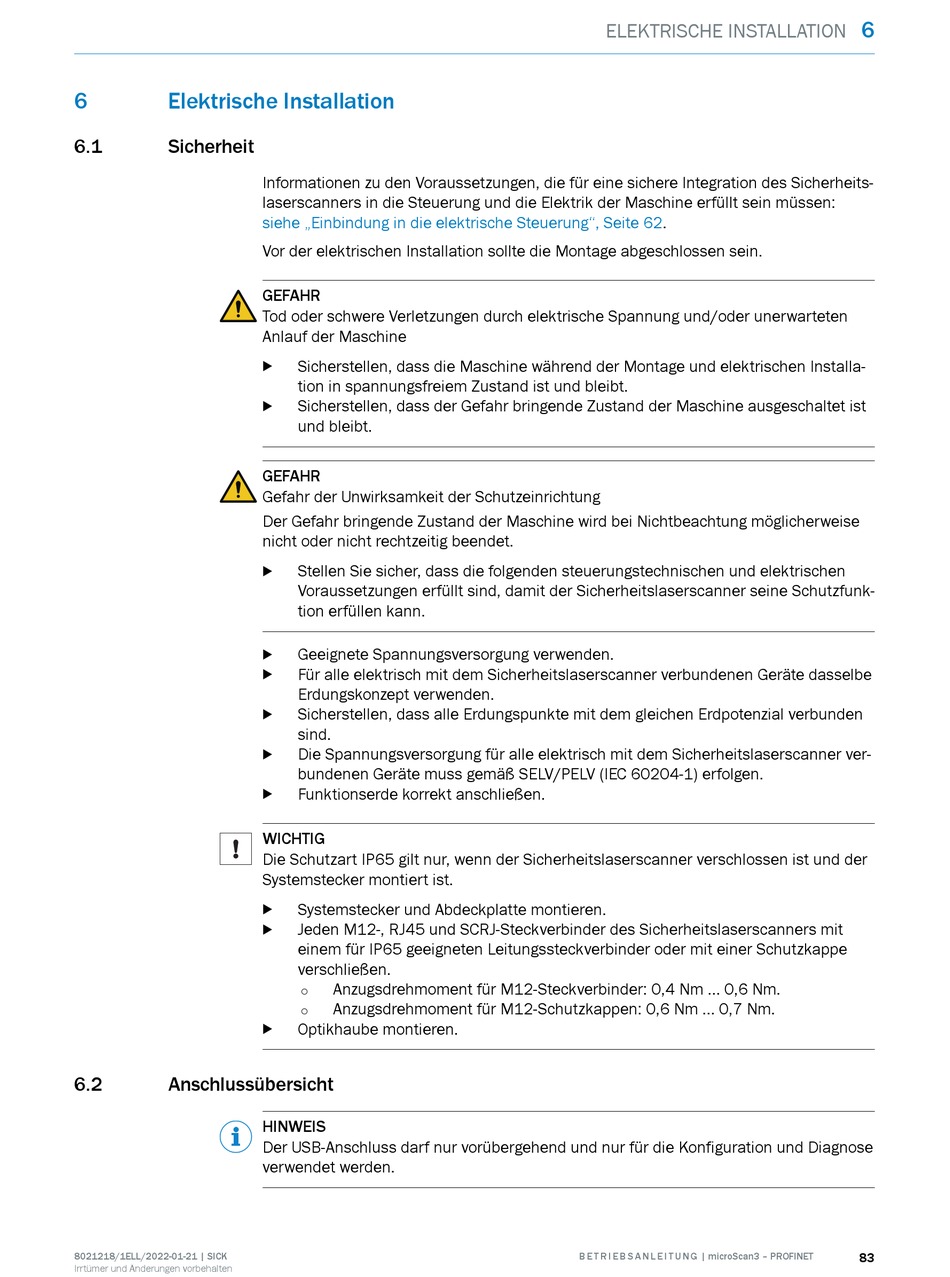

Elektrische Installation

6.1

Sicherheit

6.2 Anschlussübersicht
8021218/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
Informationen zu den Voraussetzungen, die für eine sichere Integration des Sicherheits‐
laserscanners in die Steuerung und die Elektrik der Maschine erfüllt sein müssen:
siehe „Einbindung in die elektrische Steuerung", Seite
Vor der elektrischen Installation sollte die Montage abgeschlossen sein.
GEFAHR
Tod oder schwere Verletzungen durch elektrische Spannung und/oder unerwarteten
Anlauf der Maschine
Sicherstellen, dass die Maschine während der Montage und elektrischen Installa‐
b
tion in spannungsfreiem Zustand ist und bleibt.
Sicherstellen, dass der Gefahr bringende Zustand der Maschine ausgeschaltet ist
b
und bleibt.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Stellen Sie sicher, dass die folgenden steuerungstechnischen und elektrischen
b
Voraussetzungen erfüllt sind, damit der Sicherheitslaserscanner seine Schutzfunk‐
tion erfüllen kann.
Geeignete Spannungsversorgung verwenden.
b
Für alle elektrisch mit dem Sicherheitslaserscanner verbundenen Geräte dasselbe
b
Erdungskonzept verwenden.
Sicherstellen, dass alle Erdungspunkte mit dem gleichen Erdpotenzial verbunden
b
sind.
Die Spannungsversorgung für alle elektrisch mit dem Sicherheitslaserscanner ver‐
b
bundenen Geräte muss gemäß SELV/PELV (IEC 60204-1) erfolgen.
Funktionserde korrekt anschließen.
b
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheitslaserscanner verschlossen ist und der
Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-, RJ45 und SCRJ-Steckverbinder des Sicherheitslaserscanners mit
b
einem für IP65 geeigneten Leitungssteckverbinder oder mit einer Schutzkappe
verschließen.
Anzugsdrehmoment für M12-Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für M12-Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Optikhaube montieren.
b
HINWEIS
Der USB-Anschluss darf nur vorübergehend und nur für die Konfiguration und Diagnose
verwendet werden.
