10
INSTANDHALTUNG
10.6 Regelmäßige Prüfung
156 B E T R I E B S A N L E I T U N G | microScan3 – PROFINET

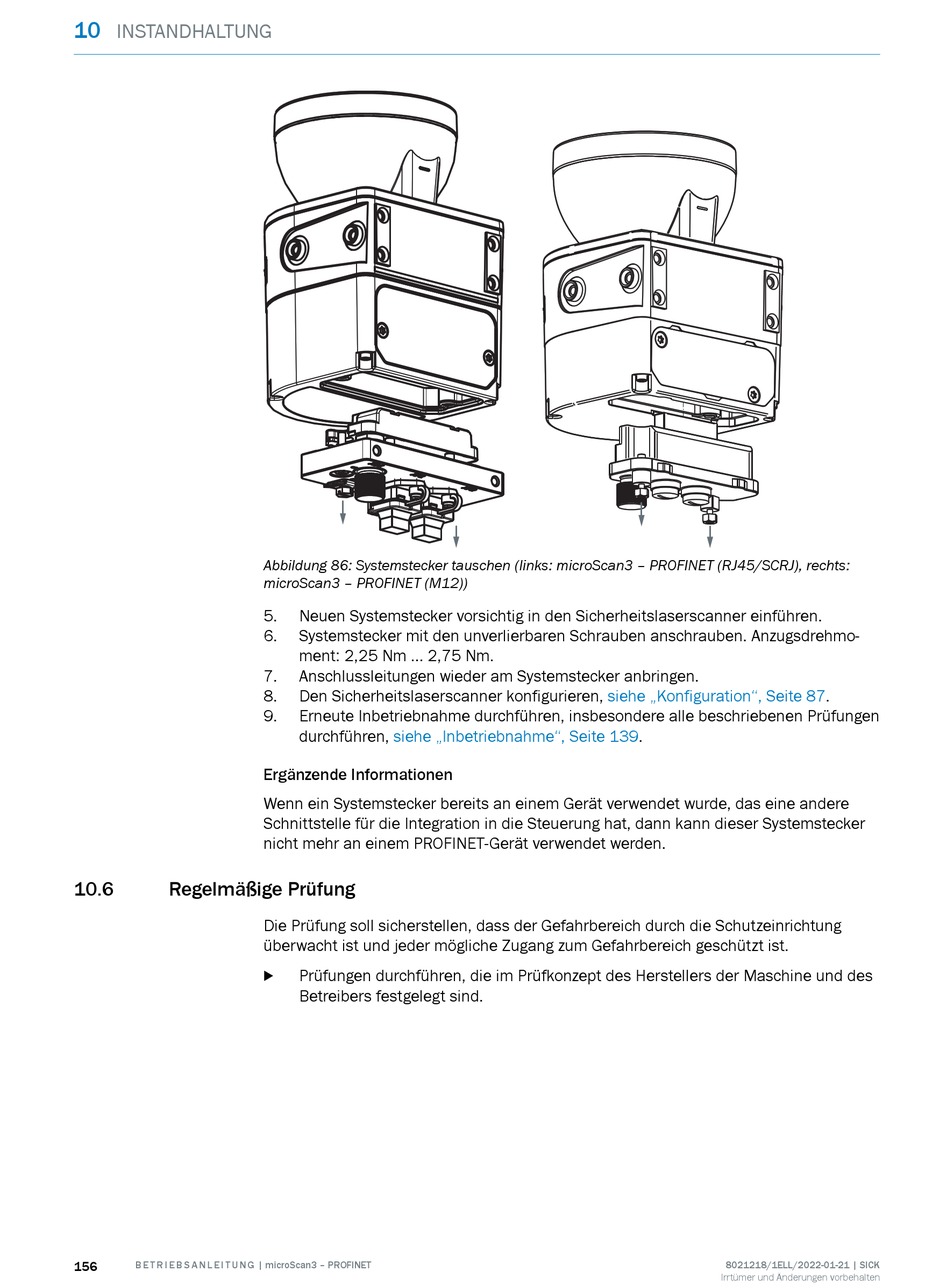

Abbildung 86: Systemstecker tauschen (links: microScan3 – PROFINET (RJ45/SCRJ), rechts:
microScan3 – PROFINET (M12))
5. Neuen Systemstecker vorsichtig in den Sicherheitslaserscanner einführen.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
7. Anschlussleitungen wieder am Systemstecker anbringen.
8. Den Sicherheitslaserscanner konfigurieren,
9. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen, siehe „Inbetriebnahme", Seite
Ergänzende Informationen
Wenn ein Systemstecker bereits an einem Gerät verwendet wurde, das eine andere
Schnittstelle für die Integration in die Steuerung hat, dann kann dieser Systemstecker
nicht mehr an einem PROFINET-Gerät verwendet werden.
Die Prüfung soll sicherstellen, dass der Gefahrbereich durch die Schutzeinrichtung
überwacht ist und jeder mögliche Zugang zum Gefahrbereich geschützt ist.
Prüfungen durchführen, die im Prüfkonzept des Herstellers der Maschine und des
b
Betreibers festgelegt sind.
siehe „Konfiguration", Seite
139.
8021218/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
87.
